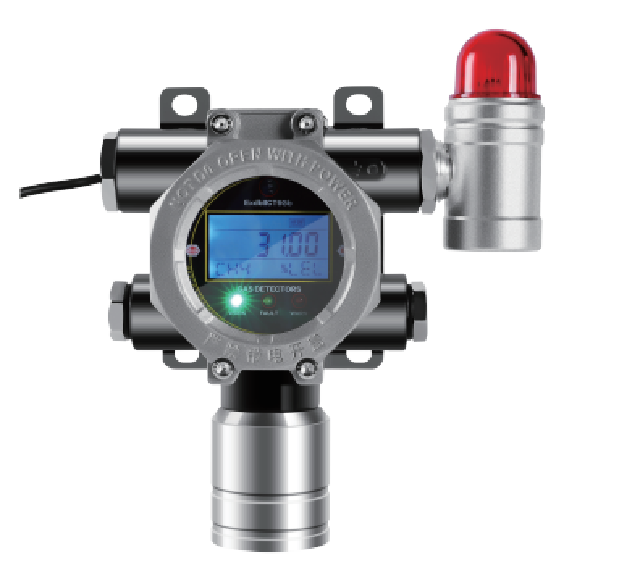

كاشف تركيز الفريون، رفع الإشارة عن بُعد، يمكن استخدامه في غرفة الآلات بدون مراقبة - SKA/NE-301(R 134 a)

كاشف تركيز الفريون، رفع الإشارة عن بُعد، يمكن استخدامه في غرفة الآلات بدون مراقبة

جهاز إنذار الفريون، ويُسمى أيضاً وسيط التبريد / كاشف وسيط التبريد، مخصص للكشف عن تركيز تسرب الفريون (R22/R134a/R404A/R410A/R32 وغيرها) في الهواء. الفريون عديم اللون والرائحة، ولا يمكن للعين البشرية اكتشاف التسرب مباشرة، وبعد التسرب يمكن أن يسبب نقص الأكسجين والاختناق للأفراد؛ كما أن وسائط التبريد مثل R32 قابلة للاشتعال، وتشكل خطر انفجار عند ملامسة اللهب المكشوف، كما تسبب فقدان وسيط التبريد وتلوث البيئة، لذلك تحتاج غرف التبريد وغرف تبريد المعدات وغرف التكييف المركزية إلى تركيب أنظمة المراقبة.



السائد المستخدممستشعر الأشعة تحت الحمراء غير المشتتة NDIR (الأكثر استخداماً في الأنظمة الصناعية الثابتة): يمتص الفريون ضوء الأشعة تحت الحمراء بطول موجي محدد، ويكتشف المستشعر تغير شدة الضوء ويحوّله إلى تركيز الغاز، بدقة عالية ومقاومة لبخار الماء وعمر افتراضي طويل؛

كاشف تركيز الفريون، رفع الإشارة عن بُعد، يمكن استخدامه في غرفة الآلات بدون مراقبة

جهاز إنذار الفريون (جهاز إنذار تسرب وسيط التبريد)

جهاز إنذار الفريون، ويُسمى أيضاً وسيط التبريد / كاشف وسيط التبريد، مخصص للكشف عن تركيز تسرب الفريون (R22/R134a/R404A/R410A/R32 وغيرها) في الهواء. الفريون عديم اللون والرائحة، ولا يمكن للعين البشرية اكتشاف التسرب مباشرة، وبعد التسرب يمكن أن يسبب نقص الأكسجين والاختناق للأفراد؛ كما أن وسائط التبريد مثل R32 قابلة للاشتعال، وتشكل خطر انفجار عند ملامسة اللهب المكشوف، كما تسبب فقدان وسيط التبريد وتلوث البيئة، لذلك تحتاج غرف التبريد وغرف تبريد المعدات وغرف التكييف المركزية إلى تركيب أنظمة المراقبة.

✅ مبدأ العمل

السائد المستخدممستشعر الأشعة تحت الحمراء غير المشتتة NDIR (الأكثر استخداماً في الأنظمة الصناعية الثابتة): يمتص الفريون ضوء الأشعة تحت الحمراء بطول موجي محدد، ويكتشف المستشعر تغير شدة الضوء ويحوّله إلى تركيز الغاز، بدقة عالية ومقاومة لبخار الماء وعمر افتراضي طويل؛

وهناك أيضاً أشباه الموصلات / صمام ثنائي تسخين الهالوجين، يُستخدم غالباً في أجهزة كشف التسرب المحمولة باليد، ومناسب للبحث الميداني عن نقاط التسرب؛

تتكون المجموعة الثابتة من الكاشف (المستشعر الميداني)+ وحدة تحكم الإنذار (الوحدة الرئيسية)، حيث يلتقط الكاشف إشارة التركيز ويرسلها إلى الوحدة الرئيسية؛ عند وصول التركيز إلى حد الإنذار المنخفض أو العالي، تُفعِّل الوحدة الرئيسية الإنذار الصوتي والضوئي، ويمكنها تشغيل التهوية وقطع الصمام الكهرومغناطيسي لوسيط التبريد وإيقاف وحدة التبريد، وبعضها يدعم الإنذار عن بُعد عبر الهاتف المحمول / غرفة المراقبة.

📌 تصنيف المنتجات

جهاز إنذار الفريون الثابت (السائد في الصناعة)

مراقبة مستمرة على مدار 24 ساعة، تركيب على الحائط، يُستخدم في غرف التبريد وغرف تبريد المعدات وغرف تكييف مراكز البيانات وغرف التبريد في المتاجر الكبرى؛ يدعم إشارات 4-20mA وRS485 للاتصال بـ PLC / نظام مكافحة الحرائق، والطراز المقاوم للانفجار يُستخدم في المناطق الخطرة.

جهاز كشف التسرب المحمول باليد

مزود بكاميرا مرنة برقبة إوزة، يستخدمه فنيو الصيانة في الجولات التفتيشية والبحث عن نقاط التسرب؛ للكشف عن التسريبات الدقيقة في صمامات الأنابيب والفلنجات، وليس للمراقبة المستمرة على المدى الطويل.

جهاز إنذار بسيط مستقل

يعمل بمجرد توصيله بالكهرباء، مزود بإنذار صوتي وضوئي، للمراقبة البسيطة في غرف المعدات الصغيرة وغرف التكييف الصغيرة.

🧪 وسائط التبريد القابلة للكشف

R22، R134a، R404A، R407C، R410A، R507، R32 وغيرها من وسائط التبريد الهيدروكربونية المهلجنة (وسائط تبريد الفريون).

📍 نقاط التركيب (بالغة الأهمية)

كثافة الفريون مختلفة، لذلك يختلف ارتفاع التركيب:

R22، R404A (أثقل من الهواء): يُثبَّت الكاشف على ارتفاع 0.3~0.6 متر عن الأرض، مع توجيه المستشعر للأسفل؛

R410A، R134a، R32 (أخف من الهواء): يُثبَّت الكاشف أسفل السقف على ارتفاع 0.3~0.6 متر؛

يُفضَّل تركيب المستشعر بالقرب من الضاغط والصمامات والفلنجات ووصلات الأنابيب وغيرها من المواقع الأكثر عرضة للتسرب؛

يُثبَّت جهاز التحكم (الوحدة الرئيسية) في غرفة المناوبة، على ارتفاع عن الأرض حوالي 1.5 متر، لتسهيل رؤية الأفراد.

كاشف تركيز الفريون، رفع الإشارة عن بُعد، يمكن استخدامه في غرفة الآلات بدون مراقبة

⚠️ الوظيفة الرئيسية

الإنذار الأمني: إنذار صوتي وضوئي عند تجاوز حد التسرب، لمنع نقص الأكسجين والاختناق في الأماكن المغلقة؛وسائط التبريد القابلة للاشتعال مثل R32 يمكن أن تمنع خطر الانفجار؛

التحكم المترابط: تشغيل مراوح العادم تلقائياً، وقطع الصمام الكهرومغناطيسي لأنابيب وسيط التبريد، وإيقاف التشغيل، لتقليل كمية التسرب؛

تقليل الخسائر الاقتصادية: الاكتشاف المبكر للتسرب، وتجنب فقدان كميات كبيرة من وسيط التبريد وتلف وحدات التبريد؛
