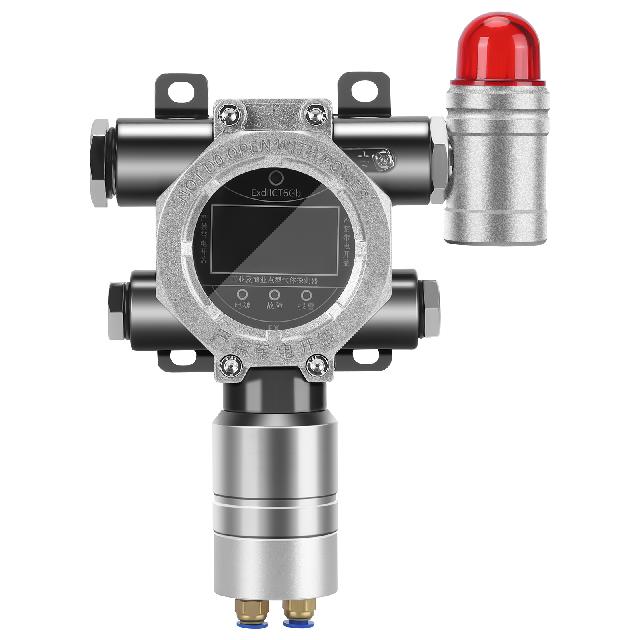

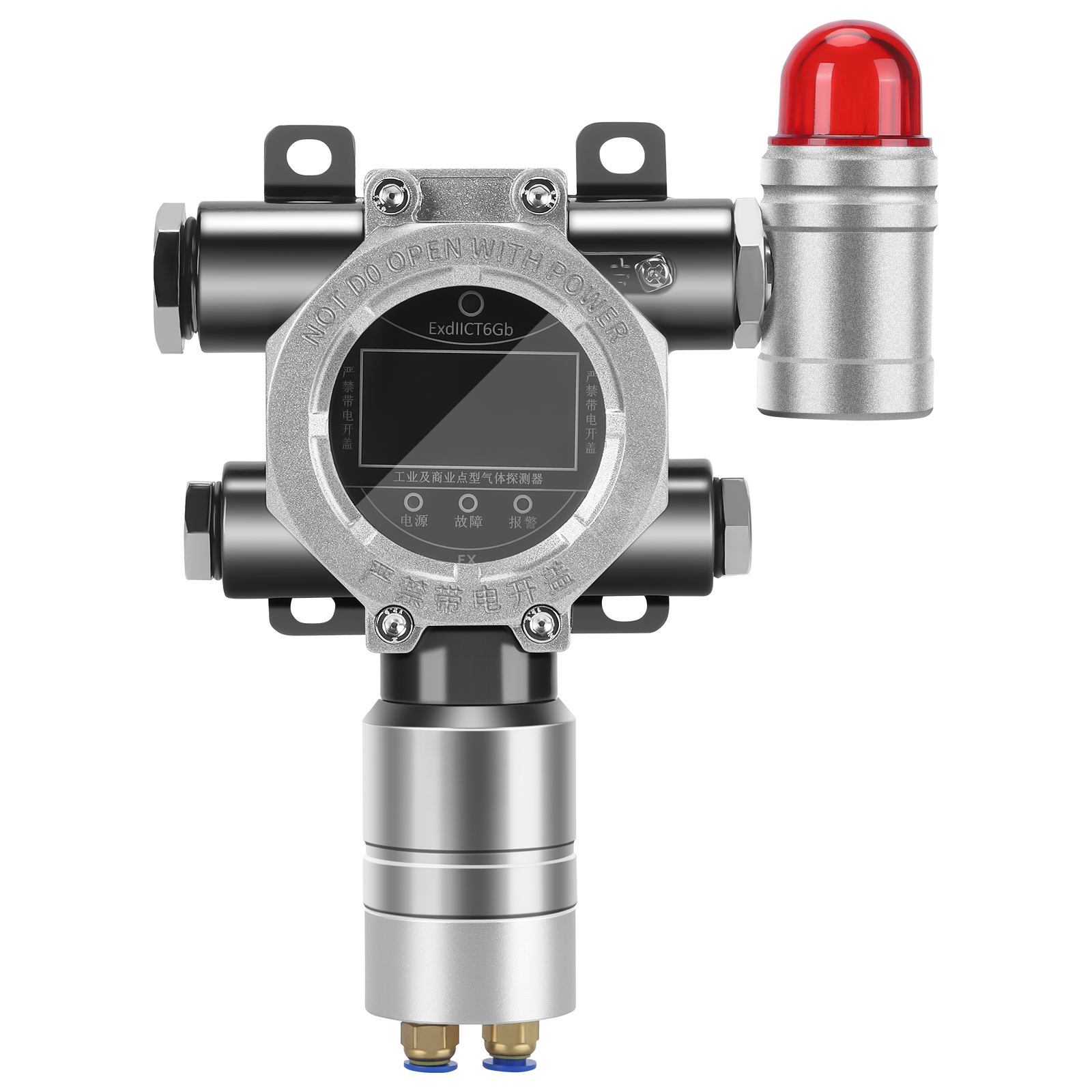

データセンター机房冷媒漏洩ガス警報器
数据中心精密空调常用冷媒：R134a、R410A、R32、R454B等，冷媒泄漏会挤占氧气造成人员窒息，R32还具备弱可燃性，冷媒泄漏报警器由现场探测器+报警控制器组成，实现24小时在线监测、声光报警、联动排风、对接动环监控。
一、传感器原理选型（机房优先NDIR红外）
- NDIR非分光红外（首选）抗干扰强、寿命8-10年、漂移小，不受温湿度、灰尘、清洗剂干扰；适配R134a/R410A/R32/R454B，数据中心主流方案。
- 电化学传感器：成本低，寿命2-3年，易漂移，需要频繁校准，不建议机房长期使用。
- PID光离子：适合微量检漏，对部分冷媒选择性差，多用于便携式检漏仪。
量程建议：0‑5000ppm，分辨率1ppm；输出接口：4-20mA、RS485-Modbus RTU，方便接入动环系统。
二、报警阈值（工程通用设置）
表格
| 级别 | 浓度 | 动作 |
|---|---|---|
| 一级预警 | 500‑1000ppm | 弹窗提示，记录告警 |
| 二级报警 | 3000‑5000ppm | 声光报警，自动启动事故排风机 |
| 三级联锁 | ≥8000ppm | 强声光，联动空调冷媒切断阀，上传动环告警 |
参考标准：GB 50019‑2015『工業建築暖房換気空調設計規範』、GB/T9237‑2017『冷凍システム及びヒートポンプ 安全及び環境要件』、ISO5149冷凍安全規範。 補足：R32は弱可燃性冷媒であり、ppm濃度の他に、25% LEL爆発下限ハードインターロック保護閾値として。
三、安装布点关键要点
設置高さ（冷媒密度により区別）
- R134a、R410A：气体重于空气，探测器距离地面0.3‑0.6m安装。
- R32（比空气轻）：探测器安装在吊顶下方0.3‑0.6m，气体容易聚集在顶部。
布点位置
- 重点配置：精密空調コンプレッサー、冷媒バルブ、フランジ、ホース継手、配管溶接部周辺（漏洩発生頻度の高い箇所）。
- 单个探测器有效覆盖半径≤7.5m；避开风机直吹、出风口、强电磁设备，预留校准检修空间。
- 警報コントローラー：当直室/中央制御室に設置し、地面から1.4‑1.6m；予備電源を備える；机房内外の両方に音響・光警報器を設置。
- 配線：RS485はシールド付きツイストペアケーブルを使用；4‑20mAは3芯シールドケーブルを使用；ケーブルは亜鉛メッキ鋼管に配管して保護する。
四、联动功能（数据中心必做）
- 报警触发→自动开启事故排风机（GB50019強制要件）
- 高浓度报警→联动空调冷媒管路切断阀
- 信号を机房動環監視DCIMプラットフォームにアップロードし、ポップアップ、SMSアラーム
- 本地声光报警（机房内+值班区域）
五、日常运维
- 機器を30分間通電し安定させた後、ゼロ点校正を実施する。
- 每6个月用标气校准一次；红外传感器建议8-10年更换传感器。
- 検知器の防塵フィルターを定期的に清掃し、ほこりの蓄積による検知精度への影響を防止する。
六、常见误区
❌一般的な可燃性ガス検知器でR134a/R410Aを測定しないこと。これらの冷媒は不燃性であり、接触燃焼式センサーでは検知できない。 ❌ポータブル漏洩検知器は手動点検のみに使用でき、不能替代固定式在线报警系统。 ❌不要全部统一装吊顶上方：R134a/R410A比空气重，泄漏后下沉地面，装顶部会发生漏检。
七、设备资质（招投标/验收要点）
探测器防护等级≥IP65；具备计量CPA型式批准；防爆场合配Ex防爆证书；控制器具备后备蓄电池，断电后可维持工作≥30min；支持继电器干接点输出用于联动排风、切断阀
