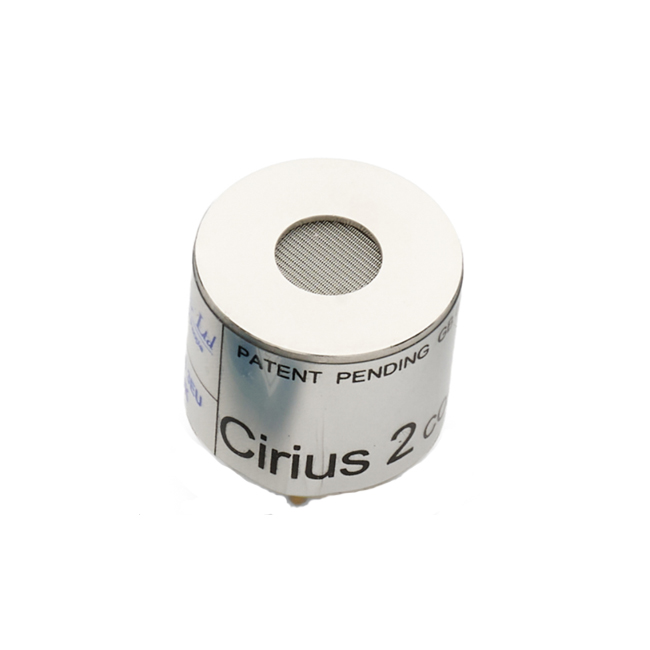

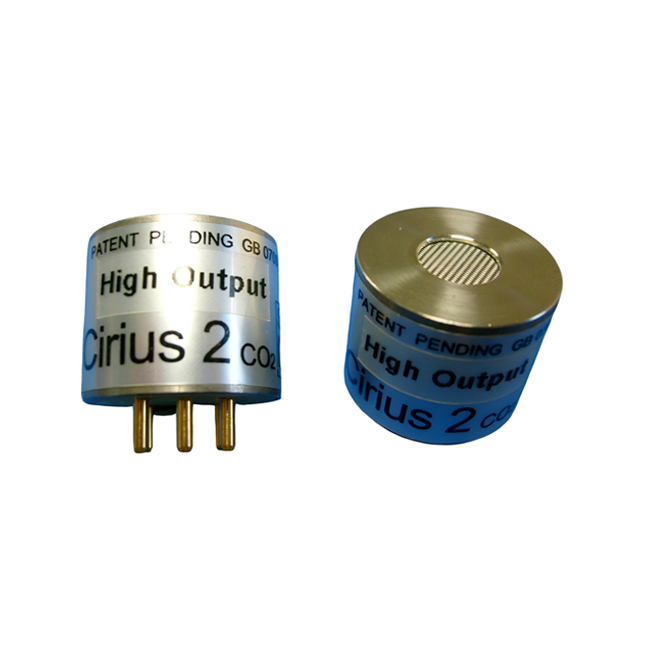

مستشعر ثاني أكسيد الكربون بالأشعة تحت الحمراء Clairair من المملكة المتحدة - Cirius2
• نطاق الكشف النموذجي: 0-5000 جزء في المليون CO2 إلى 0-5% حجم CO2
• الحد الأقصى المطلق: 0-2000 جزء في المليون CO2 إلى 0-10% حجم CO2
• استهلاك الطاقة: 150 مللي واط نموذجي
• زمن الاستجابة (T90): <30 ثانية
• جهد الإمداد: 5 فولت
• درجة الحرارة المحيطة: -40~80 درجة مئوية
• الرطوبة النسبية: 0 - 95% رطوبة نسبية بدون تكاثف
• نطاق درجة حرارة التشغيل: -30 درجة مئوية ~ +60 درجة مئوية
• نطاق ضغط التشغيل: 700 - 1300 هيكتوباسكال
• جهد الإمداد: 2.8 فولت - 5.5 فولت
مقدمة المنتج
مستشعر Cirius2 بالأشعة تحت الحمراء لثاني أكسيد الكربون - مقدمة وتشغيل
تستخدم مستشعرات سلسلة Cirius تقنية الأشعة تحت الحمراء غير المنتشرة لكشف وجود الغازات. يتضمن المستشعر مصدر أشعة تحت الحمراء، وكاشف أشعة تحت الحمراء مزدوج، ودليل موجي فريد لانتشار الغاز. يستجيب الكاشف المزدوج للتغيرات في الضوء الساقط، ولتشغيل المستشعر، عادة ما يتم تشغيل مصدر الأشعة تحت الحمراء بتردد بين 2 هرتز و4 هرتز مع دورة عمل 50%. ينتج المستشعر بعد ذلك إخراجين للطول الموجي النشط والمرجعي، وإذا كان الغاز المستهدف موجودًا، فإنه يغير الطول الموجي النشط دون تغيير الطول الموجي المرجعي. تتكون هذه المخرجات من إشارات تيار متردد صغيرة متزامنة مع نبضات المصدر، متراكبة على مستوى انحياز تيار مستمر. يوفر المستشعر أيضًا طريقة لقياس درجة الحرارة الداخلية من خلال ثرمستور مدمج. يتطلب المستشعر مصدر طاقة لتشغيل كاشف الأشعة تحت الحمراء، واتصالاته الخارجية متوافقة مع معيار الصناعة ذي 7 دبابيس.
لتشغيل المستشعر، يجب توصيله بدائرة مناسبة توفر مشغل المصدر ويمكنها استخراج الإشارة الصغيرة للتيار المتردد من مستوى انحياز التيار المستمر. يجب أن تقوم الدائرة بتضخيم الإشارة الصغيرة للتيار المتردد، واستخراج قيمة منها، ومعالجة النتيجة لتوفير إخراج خطي مرتبط بتركيز الغاز. للحصول على مواصفات أداء أكثر شمولاً، يجب استخدام إخراج درجة حرارة المستشعر لتعويض درجة الحرارة. يمكن لشركة Clairair Limited تقديم الدعم الفني وملاحظات التطبيق.
مستشعر Cirius2 بالأشعة تحت الحمراء لثاني أكسيد الكربونالميزات
• كاشف MEMS
• نطاق الكشف النموذجي: 0-5000 جزء في المليون CO2 إلى 0-5% حجم CO2
• الحد الأقصى المطلق: 0-2000 جزء في المليون CO2 إلى 0-10% حجم CO2
• هيكل معدني بالكامل
• تصميم مستشعر حاصل على براءة اختراع
• حجم داخلي صغير
• استهلاك منخفض للطاقة
• إخراج إشارة نشطة وإشارة مرجعية
• إخراج مستشعر درجة حرارة ثرمستور مدمج
• نطاق درجة حرارة تشغيل واسع
• استجابة سريعة
• براءة الاختراع GB2449433
• مقاومة للتسمم
• تشغيل آمن ضد الأعطال
• غلاف معزول كهربائيًا
مستشعر Cirius2 بالأشعة تحت الحمراء لثاني أكسيد الكربونالخصائص:
• استهلاك الطاقة: 150 مللي واط نموذجي
• زمن الاستجابة (T90): <30 ثانية
• جهد الإمداد: 5 فولت
• درجة الحرارة المحيطة: -40~80 درجة مئوية
• الرطوبة النسبية: 0 - 95% رطوبة نسبية بدون تكاثف
• نطاق درجة حرارة التشغيل: -30 درجة مئوية ~ +60 درجة مئوية
• نطاق ضغط التشغيل: 700 - 1300 هيكتوباسكال
• جهد الإمداد: 2.8 فولت - 5.5 فولت
