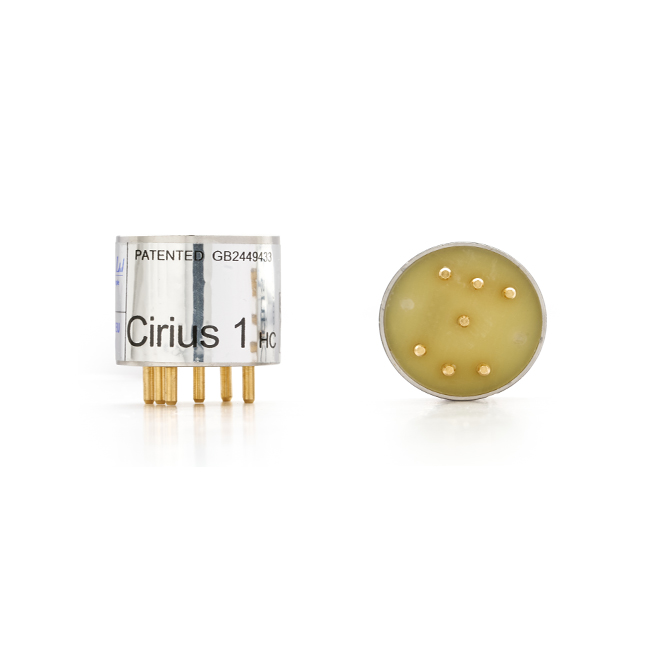

مستشعر الميثان بالأشعة تحت الحمراء المصغر من Clairair البريطانية - Cirius1
استهلاك الطاقة: عادة 150 ميجاوات
النطاق الاسمي: 0 - 5% حجم الميثان، 0 - 100% LFL للهيدروكربونات، 0 - 100% حجم الميثان
الرطوبة النسبية: 0 - 95% RH بدون تكاثف
نطاق درجة حرارة التشغيل: -30 درجة مئوية إلى +75 درجة مئوية
نطاق ضغط التشغيل: 700 - 1300 هيكتوباسكال
نطاق درجة حرارة التخزين: -40 درجة مئوية إلى +80 درجة مئوية
نطاق جهد الإمداد: 2.8 فولت - 5.5 فولت
مقدمة المنتج
أولاً، Cirius1 المصغرمستشعر الميثان بالأشعة تحت الحمراءوصف العمل
تستخدم مستشعرات سلسلة Cirius تقنية الأشعة تحت الحمراء غير المنتشرة لكشف وجود الغاز. يتضمن المستشعر مصدر إشعاع تحت الحمراء، وكاشفًا مزدوجًا للأشعة تحت الحمراء، ودليل موجة ضوئية فريدًا لنشر الغاز. يستجيب الكاشف المزدوج للتغيرات في الضوء الساقط ويعمل على المستشعر، ونسبة تشغيل نبض مصدر الأشعة تحت الحمراء هي 50%، والتردد عادة بين 2 هرتز و4 هرتز. ينتج المستشعر مخرجات بطول موجي نشط، حيث يغير الغاز المقاس الطول الموجي النشط؛ بينما الطول الموجي المرجعي لا يمر عبر الغاز المقاس. تحتوي هذه المخرجات على إشارة تيار متردد صغيرة متوافقة مع نبض المصدر، متراكبة على مستوى نبض تيار مستمر. يوفر المستشعر قياس درجة الحرارة الداخلية من خلال ثرمستور مدمج. يتطلب المستشعر مصدر طاقة لتشغيل كاشف الأشعة تحت الحمراء، والتوصيلات الخارجية متوافقة مع معيار الصناعة ذي 7 دبابيس.
لتشغيل المستشعر، يجب استخدام دائرة قيادة طاقة مناسبة ودائرة لاستخراج الإشارة الصغيرة للتيار المتردد من مستوى نبض التيار المستمر. تعمل هذه الدائرة على تضخيم الإشارة الصغيرة للتيار المتردد، واستخراج قيمة، ومعالجة النتيجة لتوفير مخرج خطي يتناسب مع تركيز الغاز. يُستخدم مخرج درجة حرارة المستشعر لتوفير تعويض درجة الحرارة للحصول على أداء أكثر شمولاً.
ثانيًا، خصائص ومعلمات مستشعر الميثان بالأشعة تحت الحمراء المصغر Cirius1
• كاشف بتقنية MEMS
• نطاق الكشف: 0-100% LFL للميثان، 0-100% LFL للهيدروكربونات و0-100% حجم الميثان
• هيكل معدني بالكامل
• تصميم مستشعر حاصل على براءة اختراع
• سعة داخلية صغيرة
• طاقة منخفضة
• مخرجات إشارة نشطة وإشارة مرجعية
• مخرج ثرمستور درجة الحرارة المدمج
• نطاق درجة حرارة واسع
• استجابة سريعة
• مقاومة للتسمم
• تشغيل آمن ضد الأعطال
• غلاف معزول كهربائيًا
ثالثًا، أداء مستشعر الميثان بالأشعة تحت الحمراء المصغر Cirius1
استهلاك الطاقة: عادة 150 ميجاوات
النطاق الاسمي: 0 - 5% حجم الميثان، 0 - 100% LFL للهيدروكربونات، 0 - 100% حجم الميثان
الحد الأقصى لوقت عدم الفشل: > 5 سنوات
الوزن: 17.6 جرام
مقاومة الاهتزاز: وفقًا لمعيار EN61779-1
الرطوبة النسبية: 0 - 95% RH بدون تكاثف
نطاق درجة حرارة التشغيل: -30 درجة مئوية إلى +75 درجة مئوية
نطاق ضغط التشغيل: 700 - 1300 هيكتوباسكال
نطاق درجة حرارة التخزين: -40 درجة مئوية إلى +80 درجة مئوية
نطاق جهد الإمداد: 2.8 فولت - 5.5 فولت
نطاق جهد قيادة المصباح: 2.8 فولت - 5.0 فولت (دورة تشغيل 50%)
