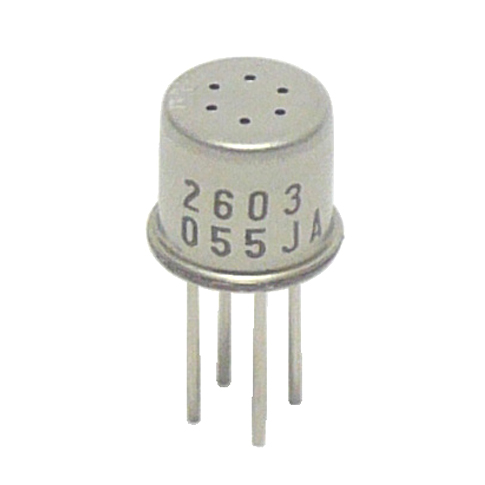

مستشعر جودة الهواء FIGARO الياباني (يركز على ميثيل مركابتان) - TGS2603-B00

أولاً: وصف مستشعر جودة الهواء FIGARO الياباني (يركز على ميثيل مركابتان) TGS2603:

يتكون العنصر الحساس من سخان مدمج وأكسيد فلز شبه موصل على ركيزة من الألومينا. إذا كان الغاز المستهدف موجودًا في الهواء، فكلما زاد تركيز الغاز، زادت موصلية المستشعر. باستخدام دائرة بسيطة فقط، يمكن تحويل تغير الموصلية إلى إشارة خرج تتوافق مع تركيز الغاز.

مستشعر جودة الهواءيتمتع TGS2603 بحساسية عالية للروائح منخفضة التركيز، مثل غاز كبريتيد الهيدروجين الناتج عن سلسلة الأمينات والنفايات وتلف الأسماك.

باستخدام تغير مقاومة الدائرة ونسبتها إلى مقاومة الهواء النظيف لمحاكاة إحساس الإنسان بالهواء الملوث، يتم تحقيق التحكم في جودة الهواء عمليًا.

ثانيًا: خصائص مستشعر جودة الهواء FIGARO الياباني (يركز على ميثيل مركابتان) TGS2603:

حساسية عالية لروائح سلسلة الأمينات والروائح المحتوية على الكبريت

حساسية عالية لروائح الطعام

عمر طويل وتكلفة منخفضة

دائرة تطبيق بسيطة

ثالثًا: تطبيقات مستشعر جودة الهواء FIGARO الياباني (يركز على ميثيل مركابتان) TGS2603:

رابعًا: معلمات مستشعر جودة الهواء FIGARO الياباني (يركز على ميثيل مركابتان):

الطراز			TGS2603-B00
مبدأ الكشف			نوع أكسيد الفلز شبه الموصل
التغليف القياسي			معدن TO-5
الغاز المستهدف			تلوث الهواء (ثلاثي ميثيل أمين، ميثيل مركابتان، إلخ)
نطاق الكشف			الإيثانول 1 ~ 10 جزء في المليون
شروط الدائرة القياسية	جهد السخان	VH	5.0±0.2V AC/DC
	جهد الدائرة	VC	5.0±0.2V DC	Ps≤15mW
	مقاومة الحمل	RL	متغير	0.45kΩ min.
الخصائص الكهربائية في ظل الظروف القياسية للاختبار	مقاومة السخان	RH	حوالي 67Ω في درجة حرارة الغرفة (الحالة النموذجية)
	تيار السخان	IH	48mA
	استهلاك طاقة السخان	PH	240mW	VH=5.0V DC
	مقاومة المستشعر	RS	20 ~ 200 كيلو أوم في الهواء
	الحساسية (معدل تغير Rs)		＜0.5	Rs (إيثانول 10 جزء في المليون) / Rs (هواء)
شروط الاختبار القياسية	شروط غاز الاختبار		هواء عادي 20±2 درجة مئوية، 65±5% رطوبة نسبية
	شروط الدائرة		VC= 5.0±0.2V DC   VH= 5.0±0.2V AC/DC
	وقت التسخين المسبق		أكثر من يومين
