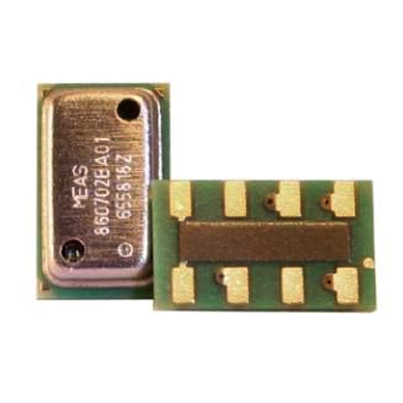

المستشعر السويسري Intersema لدرجة الحرارة والرطوبة والضغط ثلاثي الوظائف - MS8607-02BA01
مستشعر متكامل للضغط والرطوبة ودرجة الحرارة
حزمة QFN 5 × 3 × 1 مم 3
نطاق التشغيل: 10~2000 مليبار، 0% رطوبة نسبية~100% رطوبة نسبية، -40~85 درجة مئوية
وحدة عالية الدقة: 0.016 مليبار، 0.04% رطوبة نسبية، 0.01 درجة مئوية
جهد الإمداد: 1.5~3.6 فولت
واجهة I2C
مقدمة المنتج
أولاً، وصف المستشعر MS8607-02BA01 لدرجة الحرارة والرطوبة والضغط ثلاثي الوظائف:
MS8607 هو مستشعر جديد لدرجة الحرارة والرطوبة والضغط ثلاثي الوظائف، يدمج قياس ثلاث كميات فيزيائية بيئية: الضغط والرطوبة ودرجة الحرارة (PHT). المستشعر MS8607 مناسب للتطبيقات التي تتطلب استهلاك طاقة منخفض للغاية ودقة عالية وتصغير الحجم. الدقة العالية والخطية للمستشعر تجعله خيارًا مثاليًا لمراقبة البيئة والارتفاع في تطبيقات مثل الهواتف الذكية/الأجهزة اللوحية وأنظمة التدفئة والتهوية وتكييف الهواء ومحطات الأرصاد الجوية. يعتمد هذا المستشعر الجديد على تقنية MEMS المتقدمة ويستفيد من الخبرة في تطوير وإنتاج وحدات المستشعرات بكميات كبيرة على مدى العقد الماضي.
ثانيًا، خصائص المستشعر MS8607-02BA01 لدرجة الحرارة والرطوبة والضغط ثلاثي الوظائف:
مستشعر متكامل للضغط والرطوبة ودرجة الحرارة
حزمة QFN 5 × 3 × 1 مم 3
نطاق التشغيل: 10~2000 مليبار، 0% رطوبة نسبية~100% رطوبة نسبية، -40~85 درجة مئوية
وحدة عالية الدقة: 0.016 مليبار، 0.04% رطوبة نسبية، 0.01 درجة مئوية
جهد الإمداد: 1.5~3.6 فولت
واجهة I2C
ثالثًا، نطاق تطبيق المستشعر MS8607-02BA01 لدرجة الحرارة والرطوبة والضغط ثلاثي الوظائف
الهواتف الذكية والأجهزة اللوحية
أنظمة التدفئة والتهوية وتكييف الهواء
محطات الأرصاد الجوية
الطابعات
الأجهزة المنزلية وأجهزة الترطيب
رابعًا،MS8607-02BA01المعايير الفنية للمستشعر لدرجة الحرارة والرطوبة والضغط ثلاثي الوظائف:
| أداء المستشعر (VDD=3V) | |||||||||
| الخاصية | الضغط | الرطوبة النسبية [% رطوبة نسبية] | درجة الحرارة [درجة مئوية] | ||||||
| |
min | القيمة النموذجية | max | min | القيمة النموذجية | max | min | القيمة النموذجية | max |
| نطاق التشغيل الأقصى | 10 | |
2000 | 0 | |
100 | -40 | |
85 |
| الدقة المطلقة عند 25 درجة مئوية | 300 - 1100mbar | 20 - 80%RH | @ 25°C | ||||||
| -2 | |
2 | -3 | |
3 | -1 | |
1 | |
| الدقة (أعلى وضع) | |
0.016 | |
|
0.04 | |
|
0.01 | |
