ماسح الأشعة فوق البنفسجية المحمول من OFIL الإسرائيلية - Luminar
• أقصى حساسية لكشف التفريغ الكهربائي والجهد الراديوي
• زوايا رؤية قابلة للتبديل ووظيفة تكبير قوية
• شاشة TFT LCD ملونة عالية الدقة قابلة للقراءة في ضوء النهار
• تشغيل مستمر دون انقطاع
• فيديو وصور عالية الدقة مع وظيفة إعادة التشغيل
• نظام GPS وهوائي مدمج
مقدمة المنتج
وصف منتج ماسح Luminar للأشعة فوق البنفسجية

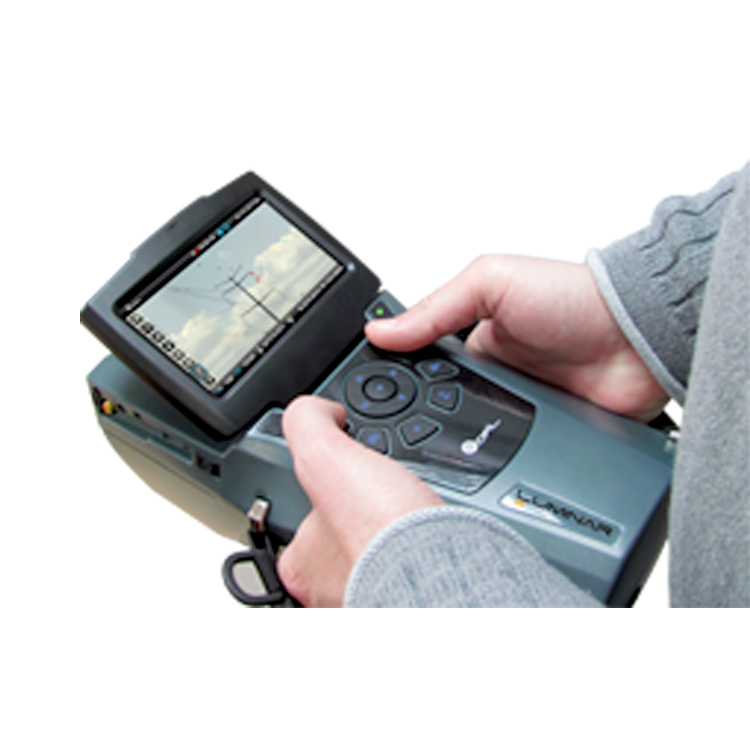

DayCor® Luminar HD هو ماسح أشعة فوق بنفسجية محمول. يستخدم Luminar HD تقنية DayCor®الأساسية من Ofil لضمان الكشف الدقيق وتسجيل وعرض الأشعة فوق البنفسجية الناتجة عن التفريغ الكهربائي. يخزن بيانات GPS والتعليقات النصية والصوتية ودرجة الحرارة المحيطة والرطوبة وغيرها لتشكيل قاعدة بيانات للتحليل والتقارير اللاحقة. تدعم وظائف WiFi وLAN والبلوتوث التحكم عن بعد ونقل البيانات بكفاءة. يضمن التصميم المريح الدقيق راحة المستخدم. Luminar HD سهل الحمل، مع أزرار تحكم كبيرة بإضاءة خلفية، وقوائم رسومية، وشاشة عرض كبيرة قابلة لضبط السطوع، ووظيفة تكبير قوية، وتبديل مستمر بين زوايا الرؤية الضيقة والواسعة. يحتوي Luminar HD على بطارية قابلة للشحن مدمجة لضمان تشغيل طويل دون انقطاع. يدعم Luminar HD نظام إدارة التفريغ الكهربائي، بما في ذلك واجهة برنامج CoronaWise، مع كشف تلقائي ونقل المعلومات.
خصائص منتج ماسح Luminar للأشعة فوق البنفسجية
• أقصى حساسية لكشف التفريغ الكهربائي والجهد الراديوي
• زوايا رؤية قابلة للتبديل ووظيفة تكبير قوية
• شاشة TFT LCD ملونة عالية الدقة قابلة للقراءة في ضوء النهار
• تشغيل مستمر دون انقطاع
• فيديو وصور عالية الدقة مع وظيفة إعادة التشغيل
• نظام GPS وهوائي مدمج
• بلوتوث وWiFi وتحكم عن بعد
• فلاش LED قوي مدمج
• تكبير قوي للأشعة فوق البنفسجية والضوء المرئي
• اتصال تلقائي ببرنامج CoronaWise
تم اختباره ومعتمد لحساسية عالية للأشعة فوق البنفسجية وRIV
تم اختبار Luminar HD من قبل RWE الألمانية واعتمده كجهاز تصوير تفريغ كهربائي عالي الحساسية. حساسية كشف التفريغ الجزئي الدنيا في الداخل والخارج: 1 بيكو كولوم على مسافة 10 أمتار. حساسية كشف الجهد الراديوي الدنيا: 3.6 ديسيبل مللي فولت، 1 ميجاهرتز على مسافة 10 أمتار. يتم تحديد شدة التفريغ الكهربائي عن طريق حساب عدد فوتونات الأشعة فوق البنفسجية الناتجة عن التفريغ. يعزز Luminar HD موقع كشف التفريغ من خلال طريقة تراكم الإطارات
تحديد دقيق للتفريغ الكهربائي
يتم دمج صور الأشعة فوق البنفسجية الملتقطة مع الصور المرئية لتوفير موقع العطل الكهربائي. كما يوفر التاريخ والوقت وإعدادات الكاميرا ونظام GPS والظروف البيئية وغيرها
تصميم مريح وسهل الاستخدام
التصميم الجديد يجعل التشغيل مريحًا. تضمن أزرار التحكم الواسعة إمكانية التشغيل بالقفازات. تتيح المفاتيح السريعة ذات الإضاءة الخلفية الوصول إلى الوظائف الشائعة. تضمن شاشة TFT LCD الكبيرة القابلة للضبط العمل بشكل طبيعي تحت أشعة الشمس الحارقة. يضمن فلاش LED القوي المدمج العمل في البيئات المظلمة. قوائم تنقل بسيطة وأنيقة وسهلة القراءة، مع إضافة وظائف تشغيل إضافية. تسمح ملفات التعريف المسبقة بإعدادات مخصصة.
وظيفة تكبير فعالة وقوية
تتيح تقنية تكبير الصور عالية الدقة وظيفة تكبير قوية لكاميرات الأشعة فوق البنفسجية والضوء المرئي. تضمن مراقبة قريبة لمواقع العيوب المسببة للتفريغ الكهربائي.
تقنية DAYCOR® الأساسية المدمجة
Luminar HD هو جهاز كشف مزدوج الطيف عالي الدقة يعمل طوال اليوم، مع تقنية DAYCOR® المدمجة (براءة اختراع EP1112459B1). يضمن Luminar تشغيلًا مستمرًا لمدة 3 ساعات دون ارتفاع حرارة البطارية وحرية تبادل الرؤية
يمكن لـ Luminar تبادل الرؤية فورًا وفقًا لظروف الكشف
تسجيل وإعادة تشغيل الفيديو والصور والصوت عالي الدقة يتم تخزين الفيديو والصور عالية الدقة في بطاقة ذاكرة مصغرة داخلية، ويمكن إعادة تشغيلها وعرضها. يمكن نقل البيانات تلقائيًا إلى برنامج Ofil Coronawise للتخزين والمعالجة وإعداد التقارير.
Luminarالمعلمات الرئيسية لماسح الأشعة فوق البنفسجية
| المعلمات التقنية للأشعة فوق البنفسجية |
||
| الحد الأدنى لكشف التفريغ |
1 بيكو كولوم على مسافة 15 مترًا، تم اختباره واعتماده من مختبر RWE الألماني وفقًا لمعيار IEC 60270:2000. نتائج حقيقية |
|
| الحد الأدنى لكشف الجهد الراديوي |
3.6 ديسيبل ميكروفولت (RIV) عند 1 ميجاهرتز على مسافة 10 أمتار، تم اختباره واعتماده من مختبر RWE الألماني وفقًا لمعيار NEMA107-1987. |
|
| الحد الأدنى لحساسية الأشعة فوق البنفسجية |
2.2x10-18 watt/cm2 |
|
| مجال الرؤية |
أفقي: 10 درجات - 1.6 درجة، عمودي: 5.6 درجة - 0.9 درجة، متوافق مع قناة الضوء المرئي، بصري ورقمي، مستمر |
|
| التركيز |
تلقائي ويدوي بالكامل، تحكم مزدوج القناة |
|
| تكبير الأشعة فوق البنفسجية |
بصري ورقمي، يتحكم به قناة الضوء المرئي |
|
| نطاق الطول الموجي |
240-280 نانومتر |
|
| تكامل بنية الأشعة فوق البنفسجية |
تشغيل | إيقاف |
|
| لون عرض الأشعة فوق البنفسجية |
ألوان متعددة: الأحمر، الأخضر، الأبيض، الأسود، الأصفر |
|
| المعلمات التقنية للضوء المرئي |
||
| الأشعة فوق البنفسجية / الضوء المرئيدقة التغطية |
الخطأأقل من 1 مللي فولت |
|
| الحد الأدنى لحساسية الضوء المرئي |
0.1Lux |
|
| معيار الفيديو |
عالية الدقة، 720p، 1280 × 720 بكسل |
|
| مجال الرؤية |
أفقي: 10 درجات - 1.6 درجة، عمودي: 5.6 درجة - 0.9 درجة، متوافق مع قناة الضوء المرئي، بصري ورقمي، مستمر |
|
| نطاق التركيز |
0.5 متر | 1.6 قدم تلقائي ويدوي |
|
| تكبير سريع للضوء المرئي |
112x بصري، 12x رقمي (144 بصري × رقمي) تركيز خلال ثانية واحدة |
|
| وضع عرض قنوات الأشعة فوق البنفسجية والضوء المرئي |
دمج الأشعة فوق البنفسجية والضوء المرئي، الأشعة فوق البنفسجية فقط، الضوء المرئي فقط |
|
| عرض الصورة |
||
| الطراز |
ملون، قابل للقراءة في ضوء النهار، شاشة TFT LCD |
|
| السطوع |
1000 شمعة/متر مربع، إضاءة خلفية قابلة للضبط |
|
| الدقة |
WVGA, 800 x 480 pixels RGB |
|
| الحجم |
5 بوصات |
|
| الإمالة |
زاوية قابلة للضبط |
|
| واجهات الإدخال/الإخراج والتحكم |
||
| الإدخال |
لوحة المفاتيح، القائمة، الإدخال التلقائي، الميكروفون، GPS، درجة الحرارة والرطوبة |
|
| الإخراج |
فيديو عالي الدقة، أجهزة مساعدة، 1 جيجابايت إنترنت، بلوتوث، Wi-Fi، USB مصغر، مشغل (مدمج + خارجي) |
|
| تفعيل الوظائف |
الأزرار والقائمة |
|
| GPS |
مدمج، هوائي |
|
| محرر النصوص |
مدمج |
|
| إخراج البيانات |
كشف تلقائي، نقل تلقائي إلى برنامج CoronaWise |
|
| الفلاش |
مدمج، مستويان للسطوع |
|
| المعلمات البيئية الخارجية |
||
| درجة حرارة التخزين والتشغيل |
من -200 درجة مئوية إلى +550°درجة مئوية (بدون مروحة) |
|
| IP Rating |
IP 54 |
|
| التقاط الوسائط وتخزين البيانات |
||
| تسجيل الفيديو والتصوير وإعادة التشغيل |
مدمج، إعادة تشغيل الفيديو والصوت والصور |
|
| تنسيق الفيديو |
AVI \ MOV res. 720p |
|
| تنسيق الصور |
JPG |
|
| الصوت |
M4A\1099 |
|
| التخزين الرقمي |
التخزين الرقمي |
|
| الخصائص الفيزيائية ونظام الطاقة |
||
| الوزن |
2.2 Kg | 4.85 lb |
|
| الأبعاد (الطول × العرض × الارتفاع) |
L29 x W13 x H11.7cm | 11.4” x 5.1” x 4.6” |
|
| الطاقة المقدرة |
15 واط |
|
| مصدر طاقة |
بطارية قابلة للشحن (مدمجة وخارجية). وقت التشغيل > 3 ساعات. تيار متردد/مستمر عام 9.5 فولت |
|
| نقطة التثبيت |
حامل ثلاثي قياسي بخيط 1/4 بوصة × 20 |
|
| مؤشرات LED |
تشغيل/إيقاف، وضع السكون، وضع التسجيل، الطاقة |
|
| الملحقات |
||
| عدسة ماكرو؛ برنامج coronaWise؛ وحدة درجة الحرارة والرطوبة، تحكم عن بعد سلكي أو لاسلكي |
||
