مقدمة المنتج

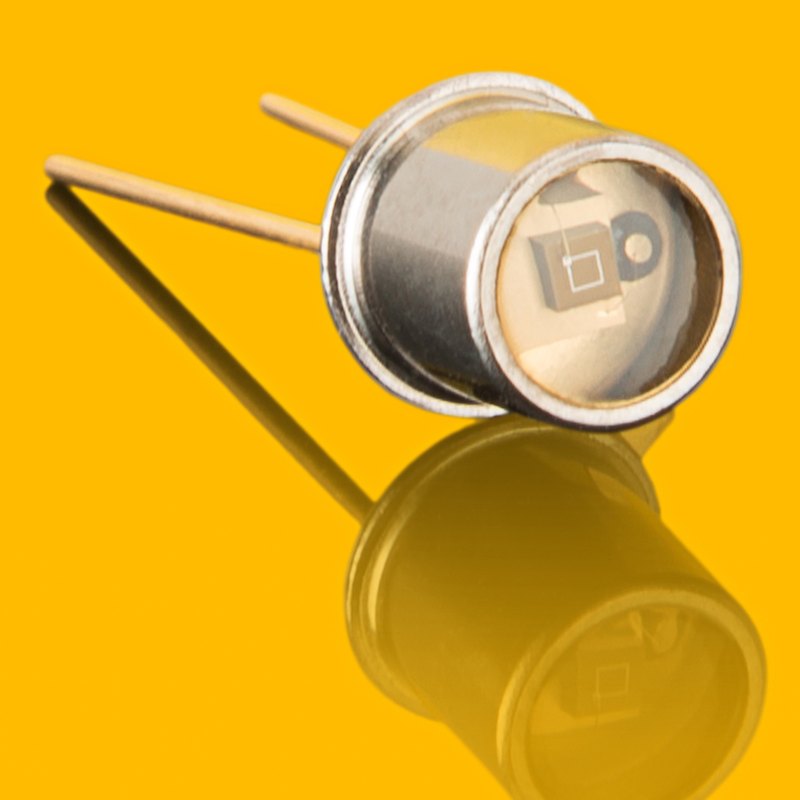

ثنائي ضوئي للأشعة فوق البنفسجيةخصائص سلسلة SG01L:
1. استخدام مادة كربيد السيليكون (SiC)
2. نطاق عريض (UVA+UVB+UVC)
3. منطقة الكشف الفعالة 1.0 مم²
4. إشعاع ذروة 10uW/cm² ينتج تيارًا حوالي 13nA
5. استقرار عالي للرقاقة (معتمد من PTB الألمانية)
حول مادة كربيد السيليكون (SiC)）：
يمكن أن يتحمل SiC صلابة إشعاعية شديدة، منطقة عمياء مرئية، تيار ظلامي منخفض، استجابة سريعة وخصائص ضوضاء منخفضة؛ هذه الوظائف تجعل SiC مادة ممتازة للكاشفات فوق البنفسجية في المنطقة العمياء المرئية. يمكن أن تعمل كاشفات SiC في درجات حرارة تصل إلى 170 درجة مئوية، ومعامل درجة حرارة الإشارة (الاستجابة) منخفض أيضًا، <0.1%/K. بسبب الضوضاء المنخفضة (تيار ظلامي بمستوى fA)، يمكن قياس شدة الإشعاع فوق البنفسجي المنخفضة جدًا بشكل موثوق (مع مكبر مناسب).
يمكن استخدام الثنائيات الضوئية SiC كأجهزة كشف عريضة النطاق غير مفلترة أو مع مرشحات بصرية، مما يوفر استجابة لنطاقات UVA وUVB وUVC.
المعايير الفنية لسلسلة SG01L للثنائيات الضوئية فوق البنفسجية:
| الطراز |
SG01L-18 |
SG01L-18S |
SG01L-18ISO90 |
SG01L-5 |
SG01L-5ISO90 |
| الاستجابة |
0.13A/W |
0.13A/W |
0.13A/W |
0.13A/W |
0.13A/W |
| الطول الموجي النموذجي |
280nm |
280nm |
280nm |
280nm |
280nm |
| نطاق الطول الموجي (S=0.1*Smax) |
221-358nm |
221-358nm |
221-358nm |
221-358nm |
221-358nm |
| المنطقة العمياء المرئية (Smax/S>405nm) |
>1010 |
>1010 |
>1010 |
>1010 |
>1010 |
| منطقة الكشف الفعالة |
1.0mm2 |
1.0mm2 |
1.0mm2 |
1.0mm2 |
1.0mm2 |
| التيار الظلامي (جهد عكسي 1V) |
3.3fA |
3.3fA |
3.3fA |
3.3fA |
3.3fA |
| السعة |
250pF |
250pF |
250pF |
250pF |
250pF |
| تيار الدائرة القصيرة (إشعاع ذروة 10uW/cm²) |
حوالي 13nA |
حوالي 13nA |
حوالي 13nA |
حوالي 13nA |
حوالي 13nA |
| معامل درجة الحرارة |
<0.1%/K |
<0.1%/K |
<0.1%/K |
<0.1%/K |
<0.1%/K |
| درجة حرارة التشغيل |
-55～+170℃ |
-55～+170℃ |
-55～+170℃ |
-55～+170℃ |
-55～+170℃ |
| درجة حرارة التخزين |
-55～+170℃ |
-55～+170℃ |
-55～+170℃ |
-55～+170℃ |
-55～+170℃ |
| درجة حرارة اللحام (3 ثوانٍ) |
260℃ |
260℃ |
260℃ |
260℃ |
260℃ |
| الجهد العكسي الأقصى VRmax |
20V |
20V |
20V |
20V |
20V |
| الخصائص الفيزيائية |
مغلف بمعدن T018، دبوس واحد معزول، دبوس واحد مؤرض |
مغلف بمعدن T018 مع غطاء صغير، دبوس واحد معزول، دبوس واحد مؤرض |
مغلف بمعدن T018، دبوسان معزولان، دبوس واحد مؤرض |
مغلف بمعدن T05 مع غطاء صغير، دبوس واحد معزول، دبوس واحد مؤرض |
مغلف بمعدن T05 مع غطاء صغير، دبوسان معزولان، دبوس واحد مؤرض |
مجالات تطبيق سلسلة SG01L للثنائيات الضوئية فوق البنفسجية:
تستخدم بشكل أساسي للتحكم في اللهب (الغلايات الصناعية)، معالجة المياه (ضمان شدة الأشعة فوق البنفسجية)، علم الفلك فوق البنفسجي (كشف المصفوفات)، تتبع الرصاص (كاميرات الأشعة فوق البنفسجية)، مراقبة الأوزون والملوثات، استشعار اللهب (أجهزة إنذار الحريق ومراقبة قطرات الزيت)، اختبار شدة الأشعة فوق البنفسجية في ضوء الشمس (الهدايا وأدوات التجميل)، اختبار شدة الأشعة فوق البنفسجية لمصابيح الأشعة فوق البنفسجية (فحص كفاءة التعقيم للأجهزة الطبية أو خزائن التعقيم المنزلية) وغيرها.
