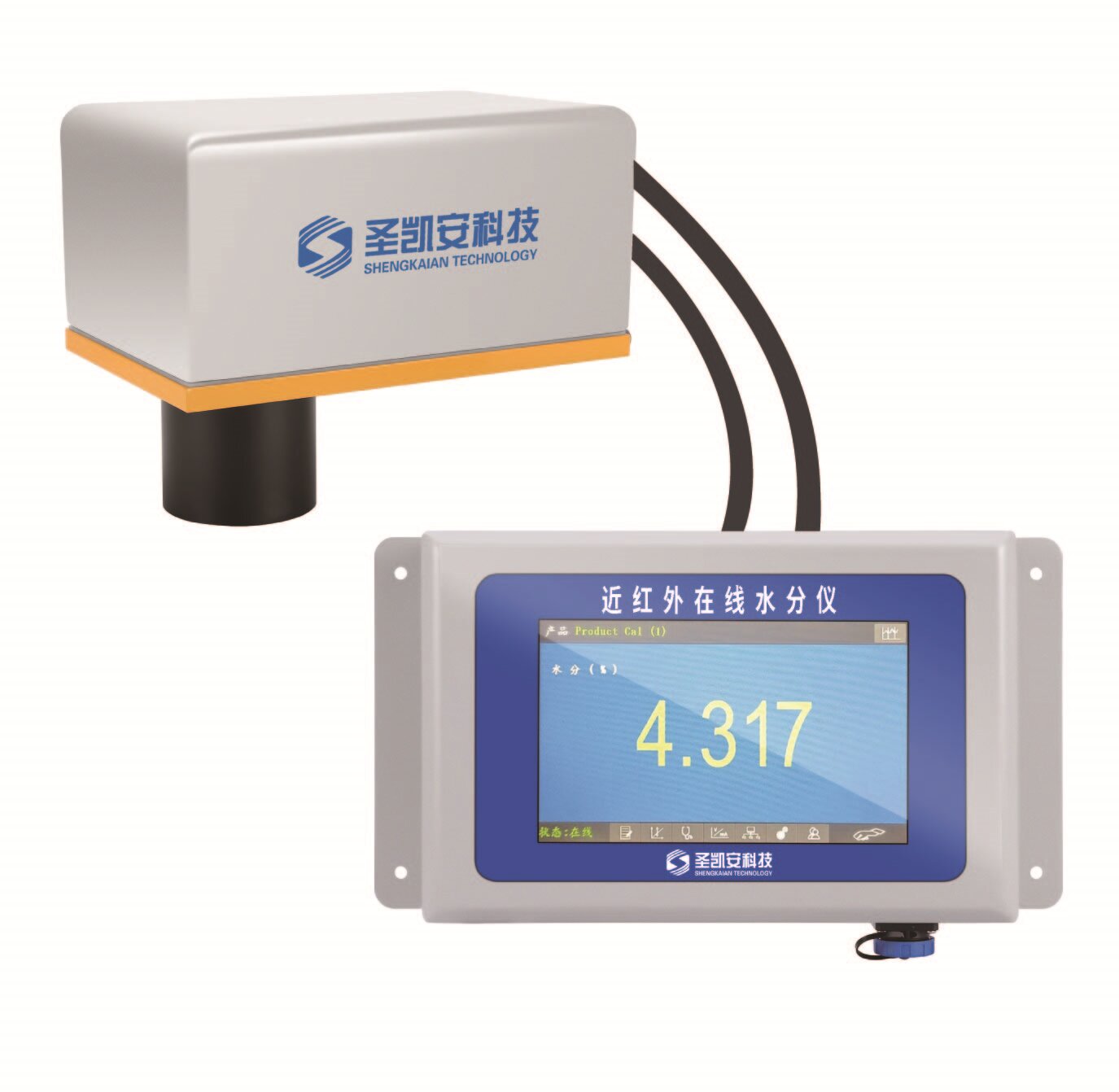

Überwachungs-Dickenmessgerät mit Grenzwertalarm - AMT/HW-CHY
- Nahinfrarot-optischer SensorNahinfrarot-Lichtquelle, Filter, Photodetektor; unterteilt in Transmissionstyp / Reflexionstyp
- Scannergerüst (optional)Querscannung, Erzeugung von Querdickenprofilkurven
Produktvorstellung
Basierend auf dem Prinzip der selektiven Absorption der Nahinfrarotspektroskopie,Berührungslos, zerstörungsfrei, onlineMessung des Flächengewichts von organischen Bahnen und Beschichtungen / Dicke, gleichzeitige Feuchtigkeitsmessung möglich, hauptsächlich verwendet für Echtzeit-Geschlossenregelung der Qualität in Rolle-zu-Rolle-Produktionslinien, ohne Radioaktivität.AMT/HW-CHY Dickenmessgerät
Arbeitsprinzip
Basierend aufLambert - Beer-GesetzNahinfrarotlicht (780~2500nm) bestrahlt das Material, organischeC-H Bindungen,O-H Bindungen absorbieren selektiv Nahinfrarotlicht bestimmter Wellenlängen; je dicker das Material und je höher das Flächengewicht, desto stärker die Lichtabsorption. Durch Multiwellenlängen-Vergleichsalgorithmus werden Störungen eliminiert und umgerechnet zuFlächengewicht (Grammgewicht)Bei stabiler Materialdichte kann die Dicke direkt ausgegeben werden; bei mehrschichtigen Coextrusionsfolien kann die Dicke jeder Schicht einzeln analysiert werden.
Alternative: Nahinfrarot-Spektralinterferometrie, für transparente Folien und Halbleiterdickschichten, Analyse der Schichtdicke durch Interferenz des reflektierten Lichts von Ober- und Unterseite der Folie.
Systemaufbau
- Nahinfrarot-optischer SensorNahinfrarot-Lichtquelle, Filter, Photodetektor; unterteilt in Transmissionstyp / Reflexionstyp
- Scannergerüst (optional)Querscannung, Erzeugung von Querdickenprofilkurven
- Controller / Industrie-SteuereinheitSpektrale Signalerfassung, Modellberechnung, Datenspeicherung
- 输出接口：4-20mA、RS485、ModbusSchnittstelle zuPLC/DCS
- Host-Computer-SoftwareEchtzeitkurven, Dickenverteilung, Grenzwertalarm, Berichte, historische Rückverfolgbarkeit
Messparameter
Schichtdicke, Flächengewicht (Grammgewicht), Feuchtigkeitsgehalt; Einzelschicht / Mehrschichtige organische Beschichtungen, Folien.
适用场景
- Lithiumbatterie: Elektrodenbeschichtung, Separator-Dicke / Online-Flächengewichtsmessung
- Kunststofffolie:BOPP、PET、PE Mehrschichtige Coextrusionsfolie
- Verpackung: Selbstklebend, Klebeband, Silikonpapier-Haftbeschichtung
- Papierherstellung / Vliesstoffe: Papierflächengewicht, Vliesstoff-Flächengewicht
- Gummi, Textilien, Klebebeschichtungen, Polymerplatten
Kernvorteile
- 非接触无损测量Kein Verkratzen der Bahn, keine Strahlungsquelle, sicher und umweltfreundlich
- Schnelle Ansprechzeit, punktuelle / Querscannung, Echtzeitüberwachung der Dickenuniformität über die Bahnbreite
- Ein SystemGleichzeitige Dickenmessung + Feuchtigkeit
- Geeignet für mehrschichtige Coextrusionsmaterialien, kann die Dicke jeder einzelnen Schicht unterscheiden
- ✅ Keine Kernstrahlung, keine kerntechnische Genehmigung erforderlich, einfache Wartung
Hauptanwendungsbereiche
- Rolle-zu-Rolle-Beschichtung — Echtzeit-Dickenmessung von Beschichtungen auf Folien, Papier oder Textilien zur Qualitätssicherung.
- Kunststofffolienherstellung — Inline-Überwachung der Foliendicke und des Flächengewichts während der Extrusion.
- Papier- und Verpackungsindustrie — Berührungslose Messung von Beschichtungen und Feuchtigkeit auf Papierbahnen.
- Batterieelektrodenfertigung — Präzise Dickenmessung von Elektrodenbeschichtungen für Lithium-Ionen-Batterien.
- Textilbeschichtung — Überwachung der Beschichtungsdicke auf Geweben und Vliesstoffen.
Schlüsselwörter：NIR-Dickenmessgerät, Dickenmessgerät mit Grenzwertalarm, berührungslose Dickenmessung, industrielles Dickenmessgerät, Inline-Dickenmessung, NIR-Sensor, Schichtdickenmessung, Dickenmessung für Bahnen
