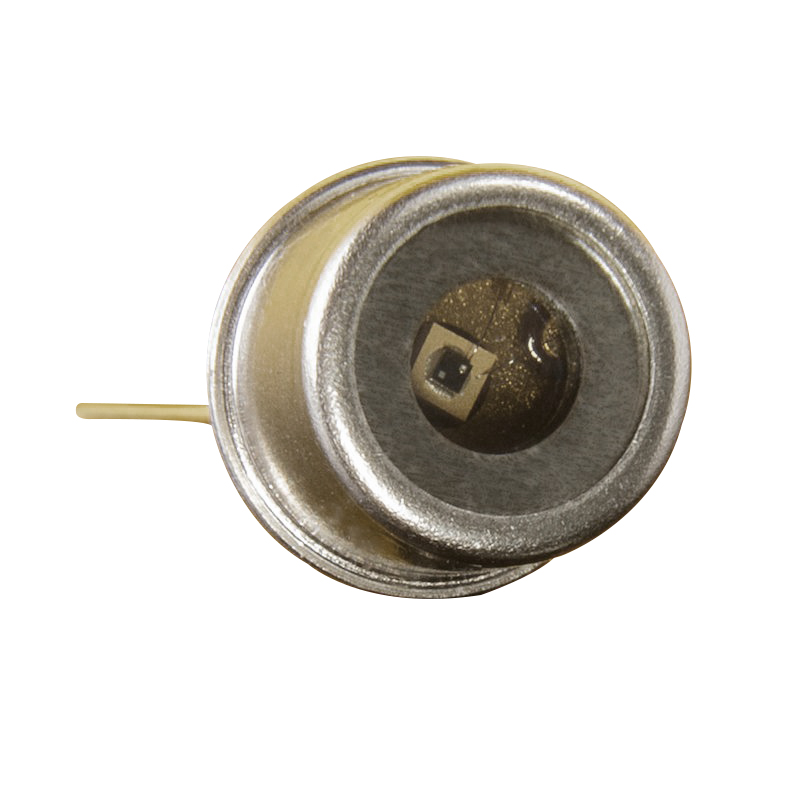

ドイツSGLUX紫外光電検出器 TOCON_C1 説明 TOCONとは：

TOCONは5V電源のUV光検出器で、UV放射を0〜5Vの電圧に変換する集積アンプを内蔵しています。TOCON のVoutピンはコントローラー、電圧計、または電圧入力を持つその他のデータ分析機器に直接接続できます。高度に近代化された電子部品とUVガラス窓を備えた気密封止金属パッケージにより、パッケージ内の寄生抵抗経路によるノイズやEMIが低減されます。TOCONはpW2レベルの火炎検出アプリケーションからW/cm2レベルのUV硬化ランプ制御まで、あらゆる産業用UV検出アプリケーションに最適なソリューションです。13桁の範囲は、感度によって区別される10個の異なるTOCONでカバーされ、TOCONは通常UVブロードバンドセンサーまたはフィルター付きの選択的測定用として製造されます。

内部に炭化ケイ素(SiC)検出チップ

精密な電子部品により、TOCONは過酷な環境やUV放射が極端に高いまたは低い状況での信頼性の高い電子部品となります。TOCONを準永久センサーにする要因は、sglux工場内で生産され、PTBが報告する強い耐放射線性を特徴とするSiC検出チップです。

ドイツSGLUX紫外光電検出器 TOCON_C1 特徴：

TOCON_C1の特徴

炭化ケイ素（SiC）ベースの単一UVC UV光検出器、TO5パッケージ

0~5V 電圧出力

275 nmでピーク波長

275 nmでの最大放射（飽和限界）は135 nW/cm、

最小放射（分解能限界）は 14 pW/cm 2

ドイツSGLUX紫外光電検出器TOCON_C1 アプリケーション：

UVAブラインド火災検出



ドイツSGLUX紫外光電検出器 TOCON_C1 選定：

ドイツSGLUX紫外光電検出器TOCON_C1パラメータ：

パラメータ	記号	数値	単位
分光特性
波長275 nm時の標準応答度	Smax	21	mV/nW/cm2
zui最大分光応答度の波長	λmax	275	nm
応答度範囲(S=0,1*Smax)	-	225 … 287	nm
可視盲(Smax/S>405nm）	VB	> 1010	-
一般特性(T=25°C, Vsupply=+5 V)
電源電圧	VSupply	2,5 - 5	V
飽和電圧	VSat	VSupply - 5%	V
暗補償電圧	VOffset	50	µV
ピーク時の温度補償係数	Tc	< -0,3	%/K
消費電流	I	150	µA
帯域幅 (-3 dB)	B	15	Hz
立ち上がり時間 (10-90%) (その他の立ち上がり時間はリクエストに応じて提供)	trise	0,075	S
zui最大定格
動作温度	Topt	–25- +85	°C
保存温度	Tstor	–40 -+100	°C
はんだ付け温度 (3s)	Tstor	300	°C

ドイツSGLUX紫外光電検出器 TOCON_C1 スペクトル：
