AG - AG-2-GSB-M26XX

مرجع مستندات لوحة AG-2 المزودة بمستشعرات سلسلة TGS26 من فيجاروالوصف:

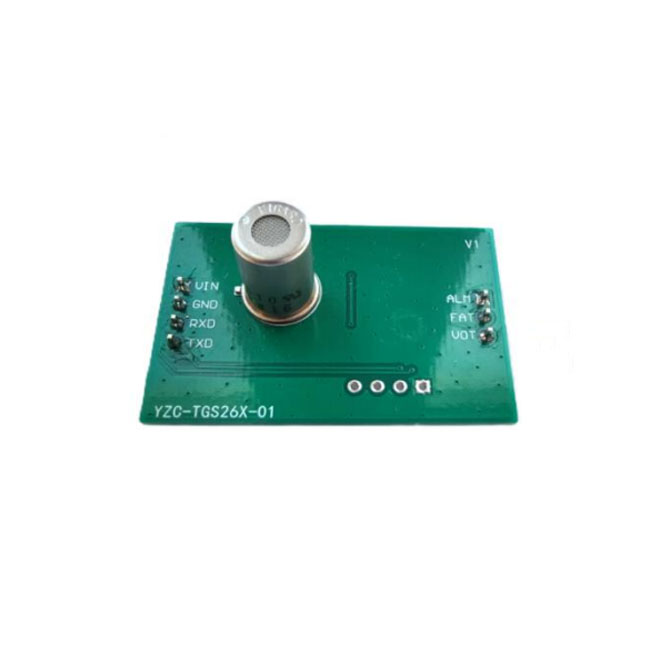

وحدة الاستشعار AG-2-GSB-M26XX تتكون من مستشعر شبه موصل ولوحة معالجة جمع البيانات، من خلال تكوين أنواع مختلفة من أجهزة الاستشعار، يمكن اكتشاف تركيزات الغازات مثل CH4 و C3H8 و H2 في البيئة. تستخدم الوحدة مستشعرات سلسلة TGS26 من علامة فيجارو كعناصر حساسة، وتحت سيطرة دائرة أخذ العينات لتحقيق كشف تركيز الغاز، وقد تمت معايرتها مسبقًا قبل مغادرة المصنع، وتتمتع باستقرار جيد وانتقائية. تحتوي الوحدة على مستشعر درجة حرارة مدمج، ويمكن تصحيح البيانات من خلال خوارزميات البرمجيات لتقليل تأثير التغيرات البيئية على نتائج القياس. تتواصل هذه الوحدة مع الطرف المستقبل بطريقة رقمية، وتخرج إشارة تركيز الغاز عبر ناقل UART، مما يسهل على المستخدمين تكوين نظام بسرعة وبطريقة بسيطة في مناسبات مختلفة، ومناسبة لكشف الغاز في المجالات المدنية والصناعية.

مرجع مستندات لوحة AG-2 المزودة بمستشعرات سلسلة TGS26 من فيجاروالمعلمات:

طراز المنتج	AG-2-GSB-M26XX
الغاز المكتشف	CH4 و C3H8 و H2 وغيرها من الغازات
مبدأ الكشف	شبه موصل
نطاق القياس	انظر دليل بيانات المستشعر
الدقة	انظر دليل بيانات المستشعر
خطأ القياس	<±5%FS
جهد التشغيل	DC5V±0.1V
تيار التشغيل	مرتبط باستهلاك طاقة المستشعر
طريقة الإخراج	UART (مستوى TTL +3.3 فولت)
درجة حرارة التشغيل	-10℃ ~ +55℃
رطوبة التشغيل	0% ~ 90% رطوبة نسبية (بدون تكاثف)
ضغط التشغيل	1 ± 0.1 ضغط جوي قياسي
درجة حرارة التخزين	10℃ ~ +40℃
الأبعاد الخارجية	الطول * العرض * الارتفاع = 41 مم * 27 مم * 22 مم (مستشعر TGS2610-D)
