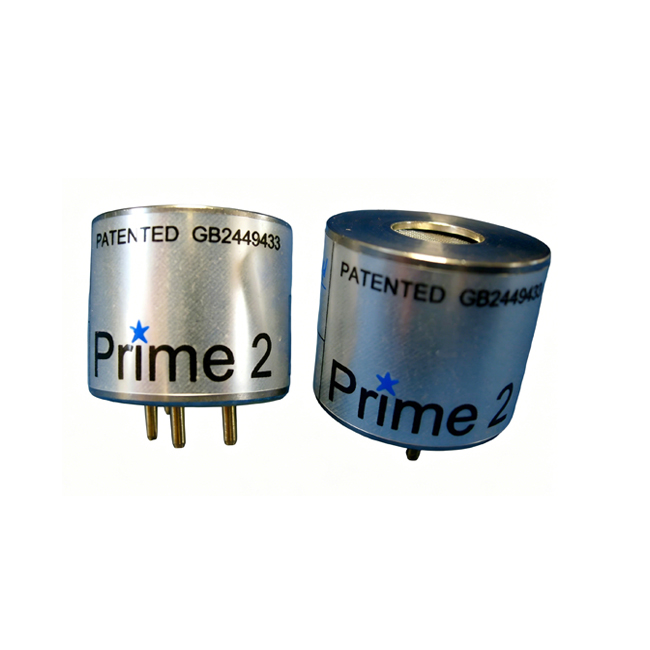

مستشعر ثاني أكسيد الكربون بالأشعة تحت الحمراء عالي الدقة من Clairair البريطانية (مستشعر NDIR CO2) - Prime2
يعمل بشكل مستقل عن قطبية مصدر الطاقة
خرج جهد خطي أو خرج جسر احتراق تحفيزي تناظري
نطاق جهد التشغيل 3.0 فولت - 5.0 فولت
تيار التشغيل النموذجي 80 مللي أمبير
تقنية كاشف MEMS الجديدة
المدى: من 0-5000 جزء في المليون CO2 إلى 0-10% حجم CO2
هيكل معدني بالكامل، غلاف عازل
حجم صغير
إعدادات وصول مرنة للدائرة
يمكن للمستخدم المعايرة عبر التوصيلات المادية
نطاق درجة حرارة تشغيل واسع
استجابة سريعة
مقدمة المنتج
أولاً، الدقة العاليةمستشعر ثاني أكسيد الكربون بالأشعة تحت الحمراء(مستشعر CO2) وصف وتشغيل Prime2:
مستشعر Prime2يستخدم تقنية NDIR لكشف تركيز غاز CO2. يحتوي المستشعر على مصدر ضوء بالأشعة تحت الحمراء، وكاشف أشعة تحت الحمراء مزدوج العنصر، ودليل موجي ضوئي فريد يسمح بانتشار الغاز، ومعالج دقيق بنواة ARM7، وجهد الخرج مستقل عن قطبية مصدر الطاقة.
مستشعر ثاني أكسيد الكربون بالأشعة تحت الحمراء عالي الدقة Prime2يمكن ضبطه على خرج جهد خطي، المدى الكامل 0.4 فولت - 2.0 فولت مرجعًا للقطب السالب لمصدر الطاقة، أو ضبطه على تنسيق خرج الاحتراق التحفيزي، عادةً ما تكون نقطة الصفر هي الجهد المتوسط، والجهد عند نقطة المدى الكامل بالنسبة لدبوس الكشف هو 100 مللي فولت.
بالإضافة إلى ذلك، يمكن قراءة قيمة الخرج والوصول إلى الإعدادات الداخلية عبر الاتصال التسلسلي. نقاط الاتصال لـ Prime2 من السلسلة 3 هي وسادات لحام، ومن السلسلة 5 هي دبابيس. يمكن للدائرة المتكاملة الداخلية تنفيذ وظائف مثل تشغيل المكونات الضوئية، واستخراج إشارة الكشف، وتحويل شدة الإشارة إلى تركيز، وتعويض درجة الحرارة، وقياس قيمة الخرج.
في تكوين الاحتراق التحفيزي، يمكن لـ Prime2 استبدال مستشعر الاحتراق التحفيزي بالكامل دون تغيير الدائرة، بشرط تلبية متطلبات إمداد الطاقة. عند استخدام Prime2 في دائرة احتراق تحفيزي بتيار ثابت،
يجب أن تلبي المكونات الطرفية متطلبات الطاقة. لا يمتلك Prime2 حاليًا شهادة مقاومة للانفجار، لذا إذا تم استخدامه في مناطق خطرة، يجب إضافة غلاف مانع للانفجار.
يمكن للعملاء الحصول على الدعم الفني المتعلق بتطبيق المنتج وملاحظات التطبيق من شركة Clairair.
ثانيًا، خصائص مستشعر ثاني أكسيد الكربون بالأشعة تحت الحمراء عالي الدقة (مستشعر CO2) Prime2:
يعمل بشكل مستقل عن قطبية مصدر الطاقة
خرج جهد خطي أو خرج جسر احتراق تحفيزي تناظري
نطاق جهد التشغيل 3.0 فولت - 5.0 فولت
تيار التشغيل النموذجي 80 مللي أمبير
تقنية كاشف MEMS الجديدة
المدى: من 0-5000 جزء في المليون CO2 إلى 0-10% حجم CO2
هيكل معدني بالكامل، غلاف عازل
حجم صغير
إعدادات وصول مرنة للدائرة
يمكن للمستخدم المعايرة عبر التوصيلات المادية
نطاق درجة حرارة تشغيل واسع
استجابة سريعة
ثالثًا، وصف مظهر مستشعر ثاني أكسيد الكربون بالأشعة تحت الحمراء عالي الدقة (مستشعر CO2) Prime2
جميع الأبعاد بالملليمتر (±0.1 مم، ما لم يُذكر خلاف ذلك). Rx وTx للسلسلة 3 هي وسادات لحام.
