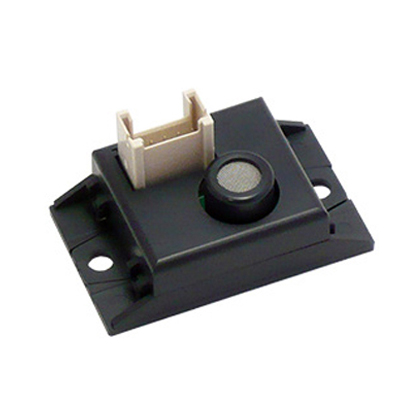

وحدة معايرة مسبقة لغاز قابل للاشتعال من FIGARO اليابانية - CGM6812-B00
نطاق الكشف: 0 ~ 14000 جزء في المليون هيدروجين (يمكن أيضًا اكتشاف الميثان والأيزوبيوتان والبروبان)
خرج الجهد: 1~4.5 فولت تيار مستمر (بحد أقصى يصل إلى VIN)
زمن الاستجابة (T90) لـ 4000 جزء في المليون هيدروجين: ≤30 ثانية
ظروف التشغيل: -10 درجة مئوية ~ +60 درجة مئوية، 20~95% رطوبة نسبية (بدون تكاثف)
ظروف التخزين: -10 درجة مئوية ~ +60 درجة مئوية، 20~95% رطوبة نسبية
مقدمة المنتج
أولاً،CGM6812-B00وصف وحدة معايرة مستشعر الغاز القابل للاشتعال:
وحدة معايرة مستشعر الغاز القابل للاشتعالCGM6812-B00 هي وحدة جديدة مزودة بمستشعر الاحتراق التحفيزي من فيغارومستشعر الغاز القابل للاشتعالTGS6812، وتتميز بمتانة جيدة وثبات عالي. توفر هذه الوحدة خرج جهد تناظري يتناسب مع تركيز الهيدروجين، كما أن وحدة CGM6812-B00 مزودة بطبقة مقاومة للرطوبة، ويمكن استخدامها بثقة في البيئات التي تتطلب مقاومة للماء والعزل، كما يمكن للوحدة اكتشاف أعطال انقطاع المستشعر. نطاق درجة حرارة التشغيل واسع، من -10 درجة مئوية إلى +60 درجة مئوية. نظرًا لأن مستشعر الغاز TGS6812 يمكنه اكتشاف الميثان وغاز البترول المسال والهيدروجين، فإن هذه الوحدة مناسبة لكشف تسرب الغاز القابل للاشتعال - الهيدروجين في خلايا الوقود الثابتة.
ثانيًا،CGM6812-B00خصائص وحدة معايرة مستشعر الغاز القابل للاشتعال:
خرج خطي تناظري يتناسب مع تركيز الغاز
خالٍ من الصيانة
صغير الحجم
متوافق مع RoHS
ثالثًا،CGM6812-B00تطبيقات وحدة معايرة مستشعر الغاز القابل للاشتعال:
كشف تسرب الغاز في أنظمة خلايا الوقود
أجهزة كشف تسرب الهيدروجين والغازات القابلة للاشتعال
رابعًا،CGM6812-B00المواصفات الفنية لوحدة معايرة مستشعر الغاز القابل للاشتعال:
| اسم المنتج | وحدة مستشعر الغاز القابل للاشتعال |
| الطراز | CGM6812 -B00 |
| مستشعر الغاز | TGS6812(نوع الاحتراق التحفيزي) |
| نطاق الكشف | 0 ~ 14000 جزء في المليون هيدروجين (يمكن أيضًا اكتشاف الميثان والأيزوبيوتان والبروبان) |
| خرج الجهد (Vconc) | 1~4.5 فولت تيار مستمر (بحد أقصى يصل إلى VIN) |
| التحويل إلى تركيز الهيدروجين | Vout = [تركيز الهيدروجين (جزء في المليون) / 4000] + 1.0 |
| الأعطال | Vconc = 0~0.1V (*) |
| خرج الإعداد الافتراضي | Vconc في الهواء 1.0±0.2 فولت |
| Vconc في 8000 جزء في المليون هيدروجين 3.0±0.2 فولت | |
| زمن الاستجابة (T90) لـ 4000 جزء في المليون هيدروجين | ≤30 ثانية |
| زمن الإنذار (VCONC<2.0 فولت) | ≤30 ثانية (الوقت اللازم لـ Vconc <2.0 فولت في الهواء) |
| ظروف التشغيل | -10 درجة مئوية ~ +60 درجة مئوية، 20~95% رطوبة نسبية (بدون تكاثف) |
| ظروف التخزين | -10°C ~+60°C , 20~95%RH |
| جهد الإدخال (VIN) | 5.0±0.2V DC |
| استهلاك الطاقة | ≤1.5W |
| الوزن الصافي | أقل من 15 جرامًا |
| الأبعاد الخارجية | 50 x 30 x 25.3mm |
| متطلبات التثبيت | نظرًا لأن هذه الوحدة لها متطلبات اتجاه، يجب تثبيت فتحتي الأذن في وضع أفقي |
| شروط الاختبار القياسية | الظروف البيئية 20±2°C , 65±5%RH |
| ظروف الدائرة | 5.0±0.2V DC |
| الضبط قبل الاختبار | ≥10 دقائق |
