مقدمة المنتج
أولاً، مستشعر تدفق الغاز ISweek Gongcaiwangمقدمة AFE-01:
مستشعر تدفق الغاز على مستوى الرقاقة AFE-01 من ISweek، مصنع بواسطة شركة تدفق أوروبية محترفة، يتميز AFE-01 بالخصائص التالية: حجم صغير جدًا، كشف اتجاه التدفق المزدوج، كشف تدفق الأجسام الصغيرة الكتلة، دائرة معالجة إشارة ومعايرة بسيطة، مكونات ميكانيكية ثابتة تمامًا، تكرارية ممتازة واستقرار طويل الأمد، مناسب للاستخدام الطبي، صناعة الأدوات، وعملاء OEM

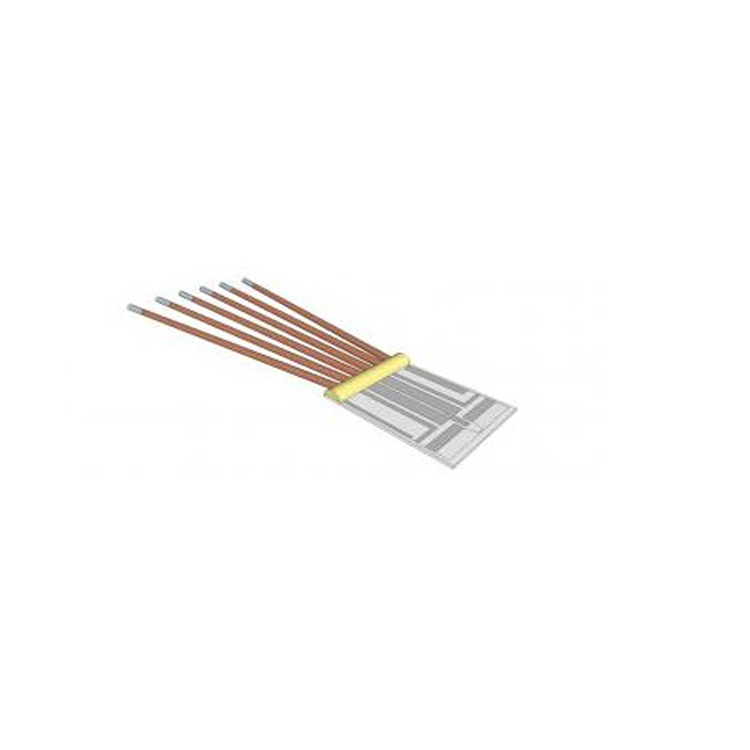

مستشعر تدفق الغازيتكون AFE-01 من أربعة مقاومات غشاء بلاتيني، مقاومة منخفضة، مساحة تسخين صغيرة.
يوجد على جانبي عنصر التسخين مقاومان عالي المقاومة لكشف سرعة التدفق واتجاهه، ومقاوم آخر لكشف درجة حرارة الغاز،المقاومان القريبان من عنصر التسخين متصلان في جسر، وينتجان إشارة خرج لكشف سرعة التدفق واتجاهه.
في حالة عدم وجود تدفق، يصل هذان المقاومان إلى نفس حالة التسخين. عند وجود تدفق، تنخفض درجة حرارة أحد المقاومين أكثر من الآخر، ويحدد الاتجاه أي مقاوم تنخفض درجة حرارته،يمكن قياس فرق درجة الحرارة، ويتحدد بسرعة التدفق واتجاهه.وقت التسخين ووقت الاستجابة لمستشعر التدفق قصيران جدًا بسبب كتلته الحرارية الصغيرة.بهذه الطريقة يمكن كشف تغييرات سرعة التدفق الدقيقة جدًا. للحصول على سرعات تدفق أعلى، يمكن توصيل مستشعر درجة الحرارة بمقياس رياح ثابت الحرارة.
ثانيًا، مستشعر تدفق الغاز ISweek GongcaiwangAFE-01 المزايا:
كشف اتجاه التدفق
كشف تدفق الأجسام الصغيرة الكتلة
دائرة معالجة إشارة ومعايرة بسيطة
مكونات ميكانيكية ثابتة تمامًا
تكرارية ممتازة
استقرار طويل الأمد ممتاز
مناسب لعدة صناعات أو التركيب في أغلفة مختلفة
أفضل قيمة مقابل السعر
ثالثًا، مستشعر تدفق الغاز ISweek GongcaiwangAFE-01التطبيقات:
مستشعر الضغط التفاضلي
أنظمة HVAC والتحكم في المباني
الأجهزة الطبية
صناعة السيارات
فحص المعدات
رابعًا، مستشعر تدفق الغاز ISweek GongcaiwangAFE-01المعايير الفنية:
مبدأ القياس: مبدأ حراري
نطاق القياس: 0 م/ث ~ 1 م/ث (وضع نصف الجسر)
0 مل/دقيقة ~ 50 مل/دقيقة (وضع نصف الجسر)، قطر الأنبوب حوالي 1 مم
0 م/ث ~ 100 م/ث (وضع CTA)
0 لتر/دقيقة ~ 5 لتر/دقيقة (وضع CTA)، قطر الأنبوب حوالي 1 مم
الحساسية: 0.001 م/ث
الدقة: < 2% من قيمة القياس (يعتمد على الدائرة والمعايرة)
وقت الاستجابة: T63% < 0.5 ثانية
نطاق درجة الحرارة: -20... +150 درجة مئوية
التوصيل الكهربائي: سلك نحاسي معزول بالمينا (الطول عادة 25 مم)
عنصر التسخين: RH (25 درجة مئوية) = 34 أوم ±10%
عنصر الكشف: Rs_i (25 درجة مئوية) = 425 أوم ±10%
العنصر المرجعي: RR (25 درجة مئوية) = 710 أوم ±10%
جهد الإمداد: عادة 2-5 فولت (يعتمد على سرعة تدفق الغاز)
مادة الركيزة: سيراميك منخفض التوصيل الحراري
باختصار، المعايير الأعلى تتطلب تخصيصًا من العميل
