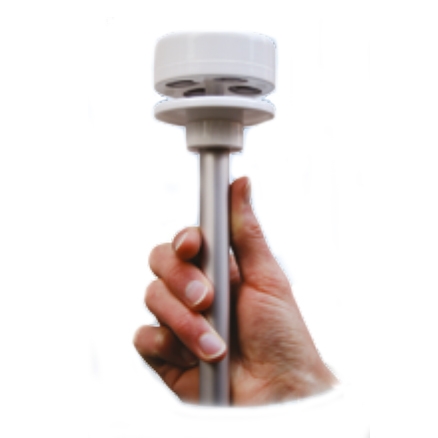

مستشعر سرعة الرياح بالموجات فوق الصوتية من LCJ Capteurs الفرنسية - SONIC-ANEMO-SDI

أولاً، مبدأ عمل مستشعر سرعة الرياح بالموجات فوق الصوتية من LCJ Capteurs الفرنسية SONIC-ANEMO-SDI:

أجهزة قياس الرياح التقليدية تحتوي على أجزاء ميكانيكية دوارة. هذه الأجزاء المتحركة تجعل المستشعر عرضة للتلف،مستشعر الموجات فوق الصوتيةتم تصميمه لتجنب أي أجزاء ميكانيكية، لضمان تشغيل أكثر موثوقية. يتمتع المستشعر بالموجات فوق الصوتية بثبات طويل الأمد دون الحاجة إلى صيانة.

يتم نقل الصوت بواسطة الأجسام المتحركة عند التقاطع. تتواصل أجهزة الاستشعار الصوتية الإلكترونية (1) مع بعضها البعض باستخدام إشارات الموجات فوق الصوتية (2)، على طول محاور متعامدة، مما يسبب اختلافًا في زمن انتقال الموجات الصوتية بسبب سرعة الرياح (3). يتواصل مستشعر CV7 مع بعضه البعض عبر 4 اختبارات مختلفة، ويتم استخدام الرياح الرأسية المحسوبة من الاختبارات للحساب. يتم حساب سرعة الرياح من خلال القياسات المجمعة واتجاه الرياح بناءً على المحاور الأساسية. يتم استخدام قياس درجة الحرارة للمعايرة. تم تصميم المستشعر لتقليل تأثير زاوية الميل (4) (يمكن تصحيح تأثير زاوية ميل المستشعر جزئيًا بسبب الشكل المكاني للمستشعر).

ينقل CV7 4 بيانات اختبار مستقلة. يتم استخدام فحص الصحة لحساب متجه الرياح الرأسية. تعطي هذه الطريقة حساسية لسرعة الرياح تبلغ 0.15 م/ث، وخطية ممتازة، تصل إلى 40 م/ث.

ثانيًا، المكونات الاختيارية لمستشعر سرعة الرياح بالموجات فوق الصوتية من LCJ Capteurs الفرنسية SONIC-ANEMO-SDI:

هذه الملحقات الصناعية هي كما يلي:
• موصل طاقة 24VDC/AC * 1
• موصل بيانات CV7-V * 1
• موصل طاقة 12 فولت لـ CV7-V * 1
• عزل كهربائي بين مصدر الطاقة والمخرج التناظري
• عزل كهربائي بين مصدر الطاقة ومصدر طاقة المستشعر
• مدخل المستشعر معزول ضوئيًا
• 420 AC

ثالثًا،خصائص المكونات الاختيارية لمستشعر سرعة الرياح بالموجات فوق الصوتية من LCJ Capteurs الفرنسية SONIC-ANEMO-SDI:
•1 تيار خرج 4~20mA يتوافق مع نطاق سرعة الرياح من 0.25 عقدة إلى 80 عقدة، مع فحص اختبار CV7

•1 تيار خرج 4~20mA يتوافق مع نطاق اتجاه الرياح من 0 إلى 359 درجة، مع فحص اختبار CV7
•2 تلامس جاف لإنذار سرعة الرياح
ANA-AC
خصائص هذا المكون الاختياري هي 3 مخارج 0~10V:
• 0~15m/s
• 0~30 م/ث أو 0~40 م/ث اختياري
• اتجاه الرياح 0~359 درجة

رابعًا، معلمات مستشعر سرعة الرياح بالموجات فوق الصوتية من LCJ Capteurs الفرنسية SONIC-ANEMO-SDI:

تنسيق بيانات الإخراج	SDI-12 V1.3
نقل المعلومات	Instant. W. Speed, Instant. W. Angle, avaibility
معدل الإخراج	2Hz/30Hz
حساسية سرعة الرياح	0.12 m/s
دقة سرعة الرياح	0.05 m/s
النطاق	0.12 to 40 m/s
حساسية اتجاه الرياح	+/-1.5°
دقة اتجاه الرياح	1°
مصدر الطاقة	2.7~35VDC
استهلاك التيار	2.9 مللي أمبير متوسط @ 12 فولت
درجة حرارة التشغيل	-15°C ~ +55°C
طول الكابل	5 م / 3 * 0.22 مم² حماية من الأشعة فوق البنفسجية
الواجهة	3 أسلاك
وزن الرأس	N/A
وزن مكونات المنتج	200 جرام مع جزء التركيب
التركيب	عمودي، ذراع ألومنيوم 300، قطر 16 مم
