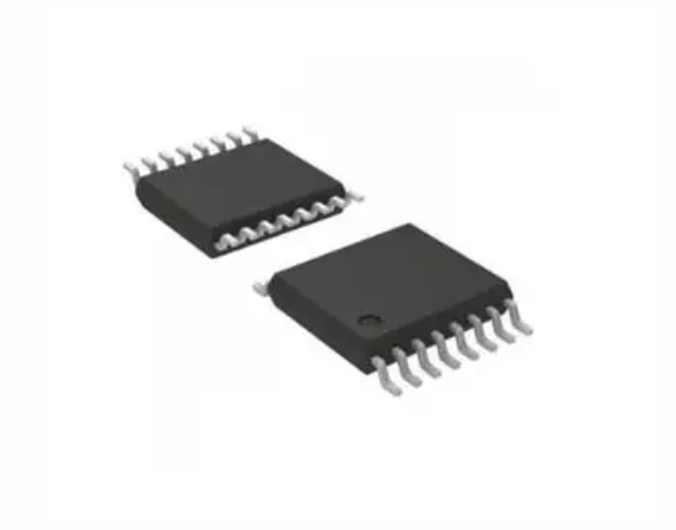

产品介绍
MC1081A是车规级高集成度、多通道、宽频的数字电容传感芯片，满足 AEC-Q100 Grade 0 标准。芯片直接与测量电极板相连，通过振荡频率的 变 化 ， 感 知 电 容 的 变 化 。 激 励 频 率 在0.1~30MHz 范围内可配置，测量频率测量输出为16bit 数字信号，对应的电容较高分辨率为 1fF。芯片支持多种工作模式，可以测量包括单端电容、双端浮空电容和互电容多种模式。芯片内部集成了 16bit 高精度的数字温度传感器，可用于需要温度补偿及其它温度复合传感的场景。芯片采用全数字化设计，通过 I2C 接口配置各种功能和读取数据，支持较高 1Mbps 的通讯速率。
电容式传感通过电场激励下被测物质的微小电容变化，可实现对不同物质的介电检测，是一种非接触、高分辨率、高速度、低功耗、低成本的感知方法。和国内外同类产品相比，MC1081A 芯片较多可同时测量 10 路单端电容，或者 5 路双端电容。电容激励频率调节范围大、幅度可配置，电容测量的工作模式多样且配置灵活，工作电压范围宽，外围电路简单、适用性强。芯片可广泛用于非接触介电检测、液位测量、触摸控制、接近感知、水浸传感、干湿度检测、含水率分析等各种场景。
一、数字电容传感芯片 - MC1081A的特性：
较多支持 10 路单端电容/5 路双端电容测量
电容测量范围：1pF~10nF
测量激励：100KHz~30MHz，幅度可配置
电容/频率分辨率：16bit
支持有源屏蔽，相邻互电容测量
供电电压范围：2.3V~5.5V，内置 LDO
单通道转换时间：0.1ms~23.5ms 可配置
内置 16bit 高精度数字测温
典型单通道平均电流：2.5μA@1Hz
睡眠电流：50nA
二、数字电容传感芯片 - MC1081A的应用：
