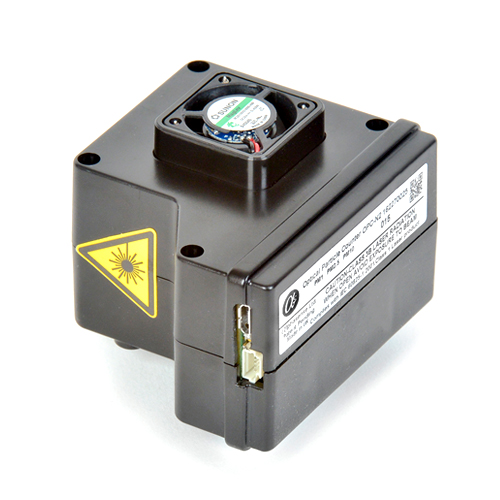

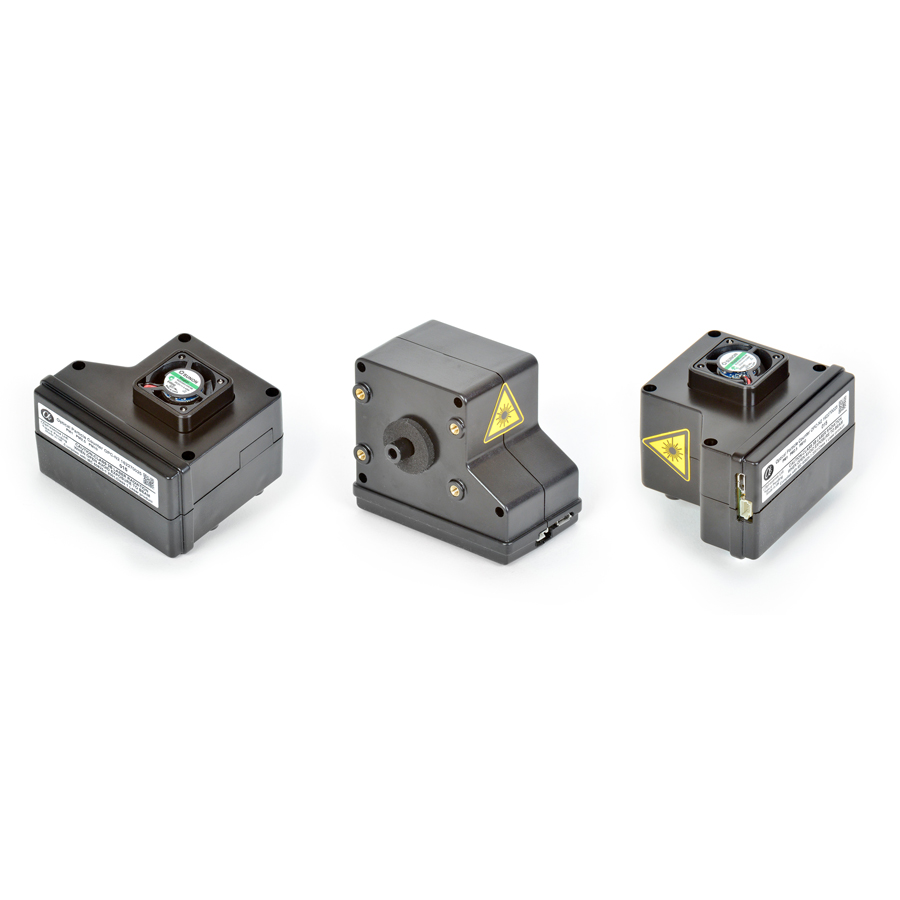

Capteur PM2.5 OPC-N2 (Alphasense, Royaume-Uni)

一、Description du produit du capteur PM2.5 OPC-N2 d'Alphasense (Royaume-Uni) :

Capteur PM2.5(Détecteur de PM2.5)OPC-N2C'est un appareil léger qui utilise un système optique avancé et un traitement électronique précis pour fournir une détection rapide et précise du nombre et de la distribution granulométrique des particules,C'est la deuxième génération de produit améliorée par Alphasense sur la base de l'OPC-N1. Non seulement il comprend le signal numérique SPI d'origine, mais il ajoute également une interface numérique USB. Lors de l'ajout de l'interface USB de N1 à N2, une carte SD intégrée de 16 Go est également ajoutée pour stocker les données.. Circuit et structure optimisés, consommation d'énergie réduite.

Capteur PM2.5 OPC-N2Adopte un nouvel algorithme de comptage de particules, intégrant l'aérodynamique, la technologie de détection laser, le traitement du signal numérique et la recherche en opto-mécatronique. Il présente les caractéristiques d'une haute précision de test (capable de subdiviser 16 canaux de test), d'une performance stable, d'un temps de réponse rapide, d'une portabilité facile et d'une utilisation pratique. Son prix bas est bénéfique pour la détection distribuée en plusieurs points, formant un réseau de détection dense et fournissant avec précision une base pour la recherche sur la pollution de l'air.

二、Alphasense (Royaume-Uni)Capteur PM2.5Structure interne et principe de test de l'OPC-N2 :
Contrairement aux compteurs optiques de particules conventionnels qui utilisent une pompe à air et un filtre d'échantillonnage,Capteur PM2.5 OPC-N2Il adopte une approche totalement différente, utilisant une combinaison d'un miroir elliptique sur mesure et d'un photodétecteur à double élément pour créer une « zone de détection virtuelle » dans l'espace libre au centre d'une chambre de diffusion ouverte. La zone de détection et son espace environnant sont ensuite éclairés par un mince faisceau laser en forme de ruban. L'air chargé de particules traverse librement la chambre de diffusion et peut passer à l'intérieur comme à l'extérieur de la zone du faisceau laser, mais seules les particules qui traversent la zone de détection sont identifiées par le détecteur à double élément et comptées/mesurées en taille par l'électronique de l'OPC.

Cette nouvelle conception permet d'utiliser un micro-ventilateur de faible puissance pour générer le flux de particules nécessaire à travers la zone de détection, sans avoir besoin d'aucun type de filtre à particules. Cela évite le remplacement périodique des filtres de protection des pompes conventionnelles, permettant plutôt une opération sur le terrain à long terme sans entretien.

三、Domaines d'application du capteur PM2.5 OPC-N2 d'Alphasense (Royaume-Uni)：

Surveillance environnementale extérieure, stations de surveillance routière, mesures industrielles, surveillance des émissions, systèmes de surveillance de la qualité de l'air ambiant

四、Caractéristiques du capteur PM2.5 OPC-N2 d'Alphasense (Royaume-Uni) :

Plage de particules	Taille équivalente sphérique µm (basée sur 1,5 RI)	0.38~17
Intervalle d'échantillonnage	Période de l'histogramme (secondes)	1.4~10
Débit total	Litres/minute	1
Taux de comptage de particules élevé	Particules/seconde	10000
Mode de mesure	mA (typique)	175
Interface/connecteur numérique	MicroUSB	(Programmation), SPI (données)
En option sur la carte	Stockage de données micro-SD (format .CSV)	16GB
Interface numérique		SPI(Mode1),USB
Classification laser	En tant que boîtier fermé	Class1
Plage de température	°C	-10~50
Plage d'humidité	% HR (continu)	0~99 (sans condensation)

L'électronique de l'OPC-N2, combinée à une application logicielle via l'interface SPI, permet d'afficher directement sur un ordinateur ou un téléphone Android le nombre et la distribution des microparticules de différentes tailles, d'une utilisation très simple.

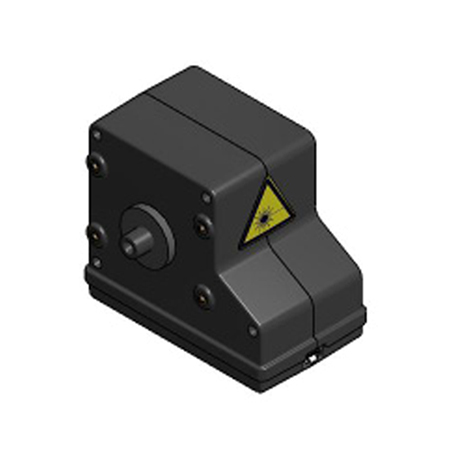

五、Schéma du capteur PM2.5 OPC-N2 :

六、Mesure du capteur PM2.5 OPC-N2, distribution granulométrique des particules d'oxyde d'aluminium de 5 µm affichée sur PC

La figure ci-dessus montre la distribution granulométrique des particules détectées par l'OPC-N2 lors d'un étalonnage avec un aérosol calibré.
