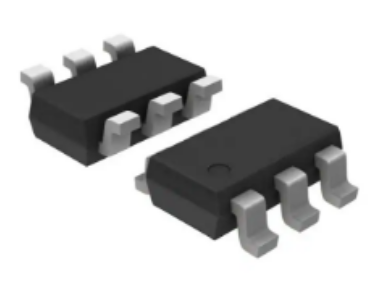

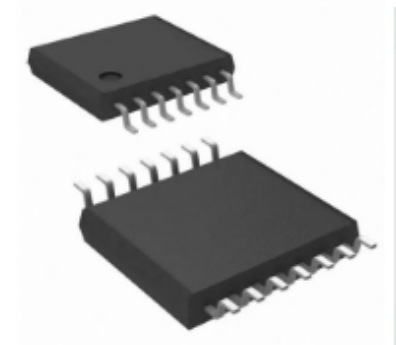

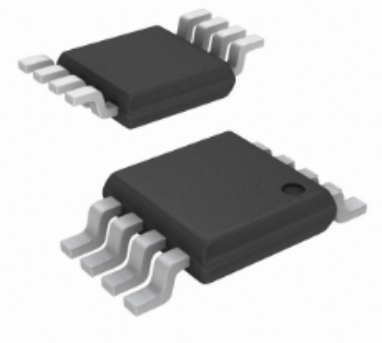

185. Amplificateur opérationnel haute vitesse - MS8051S

MS805x202. La série est un amplificateur opérationnel à retour de tension avec sortie rail-à-rail, caractérisé par sa facilité d'utilisation et son faible coût.203. Par rapport aux amplificateurs à retour de courant typiques, il présente un avantage plus important en termes de bande passante et de204. vitesse de balayage, tout en offrant une large plage de tension d'entrée en mode commun et205. une grande excursion de tension de sortie, ce qui permet à cette série de puces de fonctionner avec une alimentation2.5V206. simple aussi basse que207. .208. Bien que de faible coût, la série MS805x209. offre d'excellentes performances globales,210. avec une large bande passante de211. 250 MHz (G=+1) tout en atteignant0.1dB212. une bande passante de213.214. 37 MHz (G=+2), et chaque amplificateur ne consomme que4.3mA215. une faible puissance.



219. I. Caractéristiques de l'amplificateur opérationnel haute vitesse MS8051S :

220. Faible consommation

187. Sortie rail-à-rail : tension de décalage de 2 mV

221. Haute vitesse : bande passante à -3 dB (G=+1) : 250 MHz
222. - Vitesse de balayage : 130 V/μs
223. - Temps d'établissement à 0,1 % : 58 ns
224. Plage de tension de fonctionnement : 2,5 V à 5,5 V
225. Plage de tension d'entrée (Vs=5 V) : -0,2 V à +3,8 V
226. Excellentes caractéristiques vidéo (RL=150 Ω, G=+2)
227. - Platitude de gain à 0,1 dB : 37 MHz
228. - Erreur de gain différentiel : 0,03 %
229. - Erreur de phase différentielle : 0,08°
230. Faible consommation
231. - Courant de fonctionnement de 4,3 mA par amplificateur



232. II. Applications de l'amplificateur opérationnel haute vitesse MS8051S :
