Capteur d'oxygène à zircone à courant limite autrichien SENSORE pour impression 3D et générateur d'oxygène - SO-D1-010-A300C

SO-D1-010-A300C---Impression 3D et générateur d'oxygèneDescription du capteur d'oxygène à zircone à courant limite

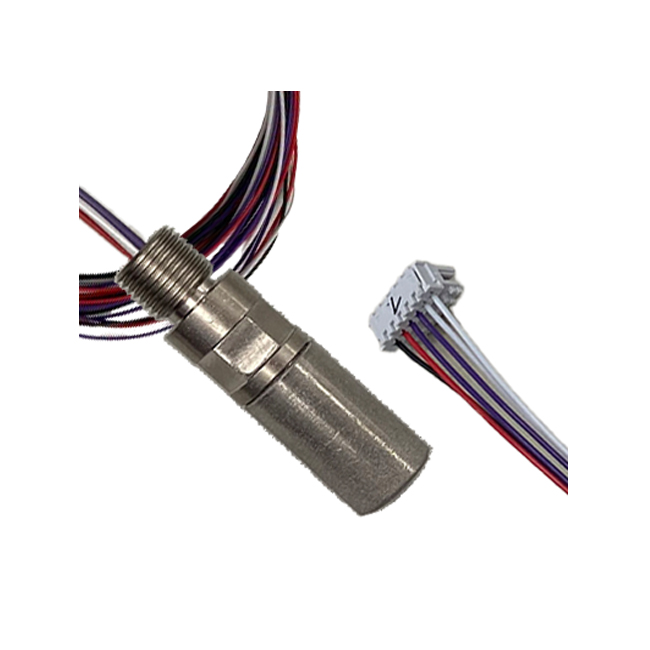

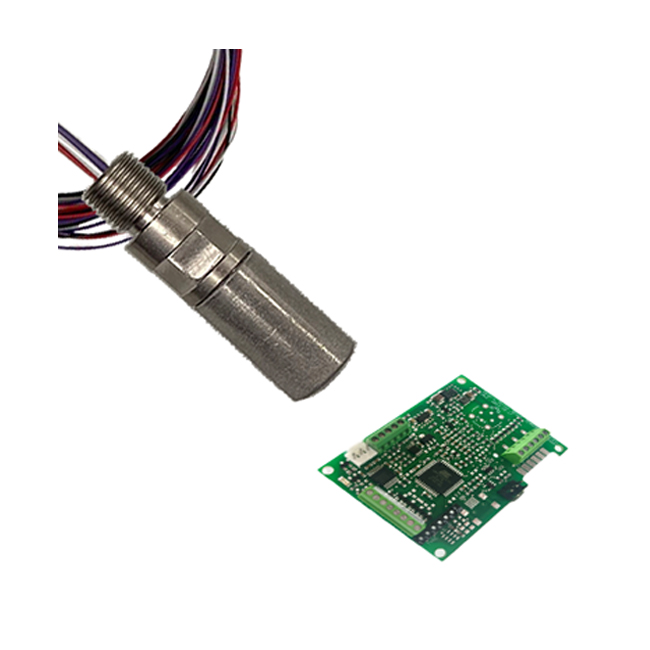

SO-D1-010-A300C---Le capteur d'oxygène à zircone à courant limite peut mesurer des concentrations d'oxygène de 0,01 à 1 %, avec une haute précision, une faible sensibilité croisée et une longue durée de vie. Dans la plupart des cas, un seul étalonnage en un point est nécessaire. Le boîtier est un filetage externe avec un capuchon en métal fritté, et la longueur du fil est de 3 mètres. Il est principalement utilisé dans l'impression 3D par frittage laser de métaux

SO-D1-010-A300C---Impression 3D et générateur d'oxygènePrincipe de fonctionnement du capteur d'oxygène à zircone à courant limite :

Parce que dans l'électrolyte de zircone, le porteur de courant est l'ion oxygène, lorsque la tension est appliquée à la cellule électrolytique en zircone, l'oxygène est pompé vers l'anode à travers le disque de zircone. Si un couvercle perforé est ajouté à la cathode de la cellule électrolytique, le débit d'oxygène vers la cathode est limité. En raison de cette limitation de débit, avec l'augmentation progressive de la tension appliquée, le courant dans la cellule électrolytique atteint la saturation. Ce courant de saturation est appelé courant limite, et il est proportionnel à la concentration d'oxygène dans l'environnement environnant.

SO-D1-010-A300C---Impression 3D et générateur d'oxygèneApplications du capteur d'oxygène à zircone à courant limite :

Médical : concentrateurs d'oxygène, incubateurs
Laboratoire : armoires de traitement des gaz inertes (boîtes à gants), incubateurs bactériens
Industrie alimentaire : emballage, inspection des aliments, surveillance du processus de maturation des fruits (stockage/transport)

Domestique / cuisine : cuisson / rôtissage automatisé (température élevée > 100 °C)

Technique de mesure : mesureur d'oxygène fixe/portable, mesure avec contrôle de la teneur en oxygène, conditionnement et circulation de l'air

Technique de sécurité/surveillance : protection contre l'incendie (enrichissement en azote, par exemple dans les salles de serveurs), serres, caves à vin, stockage de gaz, raffineries, plongée, unités de fermentation
Industrie électrique : processeurs et armoires à gaz inerte, surveillance du soudage sous gaz inerte, stockage sous azote (protection contre l'oxydation), équipements de séchage, concentrateurs d'azote, mesure des gaz d'échappement

SO-D1-010-A300C---Impression 3D et générateur d'oxygèneAvantages du capteur d'oxygène à zircone à courant limite :

Large plage de mesure, 10 ppm à 96 % d'oxygène
Haute précision
Caractéristique linéaire pour plusieurs modèles
Faible dépendance du signal du capteur à la température
Faible sensibilité croisée
Longue durée de vie
Dans la plupart des cas, un seul étalonnage en un point est nécessaire

SO-D1-010-A300C---Impression 3D et générateur d'oxygèneCaractéristiques techniques du capteur d'oxygène à zircone à courant limite :

Gaz mesuré : concentration d'oxygène
Milieu de mesure : gaz
Principe de mesure : capteur à courant limite
Plage de mesure : Type SO-D1-010-A300C 0,01 – 1,0 vol.% O2

Temps de réponse (t90)
2 ~ 25 secondes (selon le type de capteur, le débit de gaz, la chambre de mesure)

Tension du capteur / tension de chauffage / consommation électrique / résistance à froid du chauffage

Tension du capteur : 0,7 ~ 1,6 volts

Tension de chauffage : 3,6 ~ 4,4 volts

Consommation électrique : 1,3 ~ 1,8 watt (selon l'application et le boîtier)

Résistance à froid : R(25°C) = 3,25 Ω ± 0,20 Ω

Temps de préchauffage : au moins 30 s
Température de fonctionnement : 350 °C, dépend du câble et de l'ensemble du filtre (voir les spécifications et la section sur l'assemblage du câble)

Débit volumétrique autorisé (purge du capteur)
Pour tous les types de capteurs, le débit dépend de la méthode de purge du capteur (courant continu, forme du flux de gaz, etc.) et des dimensions de la chambre de mesure, sauf pour SO-E1-xxx (TO8 + raccord
souple, ventilation directe) excepté. Débit autorisé [ml/min] : 100 - 500 (250 recommandé)
Durée de vie (MTTF)
~ 20 000 heures (*)
*Cela dépend du milieu de mesure. La durée de vie spécifiée fait référence aux capteurs SO-xx-250 et SO-xx-960. Ne pas atteindre ou dépasser la durée d'utilisation signifie un léger écart dans les paramètres de spécification.

Résistance aux vibrations
Les capteurs encapsulés dans des boîtiers TO8 et TO39 (SO-Bx-xxx, SO-Ex-xxx, SO-Ax-xxx) répondent à la norme européenne EN60068-2-6 (test de vibration sinusoïdale).
