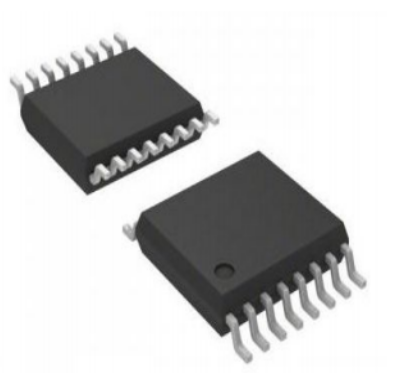

Puce de commutation - MS713T

La MS713/MS713T est une puce de commutation analogique CMOS quadruple sélectionnable, avec une faible consommation, une vitesse de commutation élevée, une faible impédance à l'état passant, un faible courant de fuite et une large bande passante. Sa plage de tension de fonctionnement est de 1,8 V à 5,5 V, et elle peut être largement utilisée dans les instruments alimentés par batterie, les nouveaux systèmes de conversion analogique-numérique et numérique-analogique. Sa large bande passante peut être utilisée dans les systèmes de traitement de signaux USB1.1 et vidéo.

La logique de commande de la MS713/MS713T est que deux voies sont ouvertes à l'état bas, et les deux autres sont inversées. Lorsque les interrupteurs de la MS713/MS713T sont ouverts, la résistance à l'état passant est bien appariée. La MS713 est en boîtier SOP16 ; la MS713T est en boîtier TSSOP16.

I. Caractéristiques de la puce de commutation MS713T :

Plage de tension de fonctionnement : 1,8 V à 5,5 V
Faible impédance à l'état passant : typique 2,5 Ω
Faible planéité de l'impédance à l'état passant
Bande passante à -3 dB : 200 MHz
Faible consommation
Temps d'activation et de désactivation rapides
Boîtiers : SOP16 et TSSOP16



II. Applications de la puce de commutation MS713T :

Systèmes de commutation de signaux USB1.1

Casques

PDAs

Systèmes alimentés par batterie

Circuits d'échantillonnage et de maintien

Systèmes audio

Systèmes de commutation vidéo
