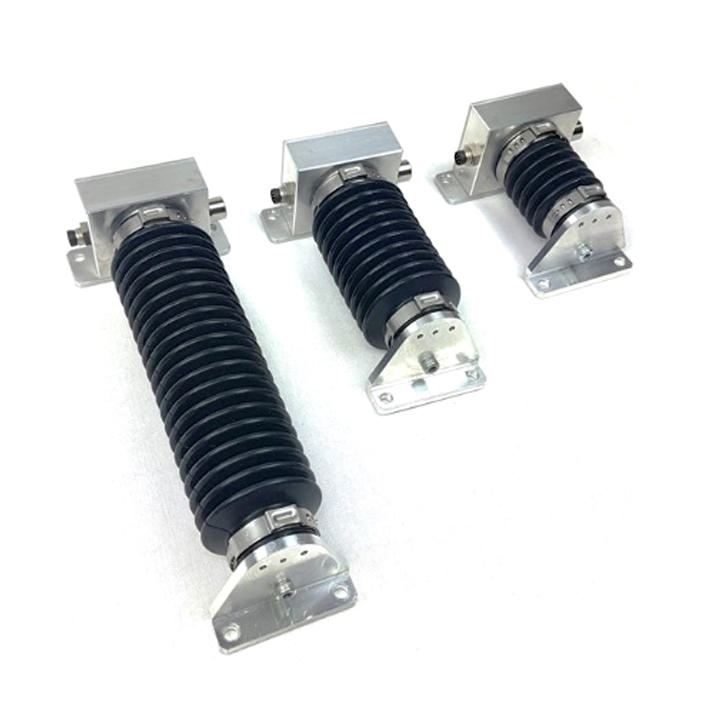

Elastisense 変位センサー EDSシリーズの説明:
変位センサーは単独ユニットとしても、他のデイジーチェーンセンサーと組み合わせてシステムの一部としても使用できます。単独モードでは、センサーは24VDC電源を必要とし、4-20mAの範囲のアナログ電流を出力します。出力信号は変位と線形比例し、4mAは0mmに、20mAはセンサーの最大変位を示します。
センサーの柔軟な特性により、3方向でのオフアクシス変位測定が可能です。
Elastisense 変位センサー EDSシリーズの特徴:
•電源:24V DC
•アナログ出力:4 - 20mA
•絶対精度:0.1%
•消費電力:< 100mA
•更新レート:最大10k/秒
•動作温度:-20°C～80°C
•動作湿度:5%RH～80%RH
•侵入保護:IP63
Elastisense 変位センサー EDSシリーズのパラメータ:
| 型番 |
EDS20 |
EDS50 |
EDS100 |
EDS200 |
| 測定範囲 (mm) |
20 |
50 |
100 |
200 |
| 電源 |
24V DC |
|||
| アナログ出力 |
4 - 20mA (1 - 5V or 2 - 10V available as options) |
|||
| デジタル出力 |
Integer value in nm transmitted on full duplex RS485 network |
|||
| 精度 |
0.1% Full Scale |
|||
| 消費電力 |
< 100mA |
|||
| 更新レート |
Up to 10k samples/second |
|||
| 動作温度 |
-20°C to 80°C |
|||
| 動作湿度 |
5%RH to 80%RH |
|||
| 保護等級 |
IP63 |
|||
| Dimension A (mm) |
77 |
116 |
185 |
315 |
| Dimension B (mm) |
63 |
102 |
171 |
301 |
