Módulo de interruptor de nível de líquido capacitivo sem contato - LLS-MCP1081-65-26

O módulo de interruptor de nível de líquido capacitivo sem contato - LLS-MCP1081-65-26 utiliza as características de alta constante dielétrica da água para construir eletrodos capacitivos que penetram no tanque de água para medir mudanças de nível. O módulo é baseado no chip processador de capacitância digital de dez canais, multimodo e banda larga MCP1081, desenvolvido pela Minyuan, integrando excitação de medição de capacitância, aquisição, algoritmos de microprocessador, compensação de temperatura, comunicação de interface e outras funções, com alta sensibilidade para líquidos dentro de recipientes não metálicos, especialmente adequado para cenários de forte penetração que precisam medir o nível através de invólucros, cascos de tanques de água elacunas de ar.

O design exclusivo do eletrodo de detecção de capacitância, design do circuito de aquisição e algoritmos de software podem superar efetivamente problemas técnicos como paredes de recipientes espessas, líquido aderindo às paredes, incrustações, diferenças na qualidade da água e interferência eletromagnética EMC.

Um,Características do módulo de interruptor de nível de líquido capacitivo sem contato - LLS-MCP1081-65-26:

Tensão de alimentação: 2,3V ~ 5,5V
Consumo típico: 4mA @ 5V (configurável)
Distância de detecção: penetra em meios não metálicos de até 6mm
Temperatura ambiente de operação: -40℃ ~ +85℃
Método de saída: porta serial UART ou saída de nível alto/baixo de alarme

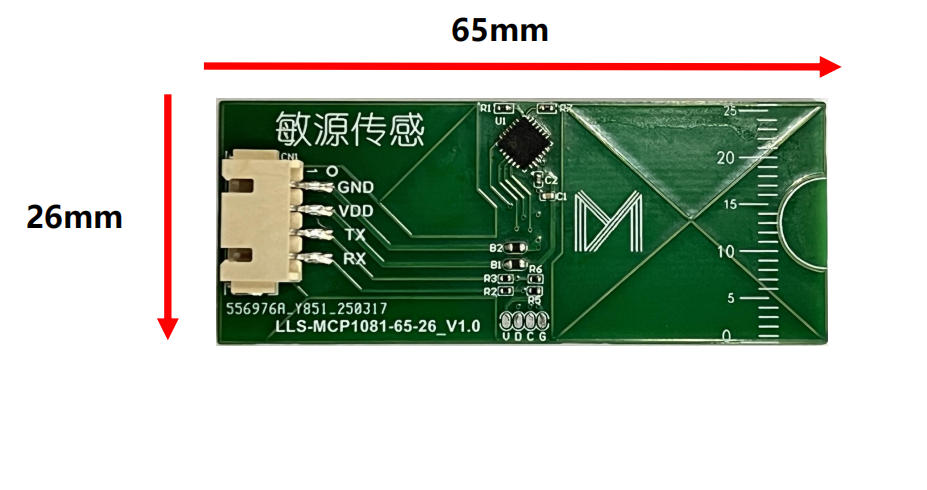

Dimensões do módulo: 65(±0,2)mm * 26(±0,2)mm * 7,6(±0,2)mm (comprimento * largura * altura)
Especificação da porta: passo de 2,54, interface de montagem horizontal de 4 pinos

Dois,Aplicações do módulo de interruptor de nível de líquido capacitivo sem contato - LLS-MCP1081-65-26:

Máquinas de café

Umidificadores

Desumidificadores

Fornos a vapor

Robôs de limpeza e outros produtos eletrodomésticos de água

Tanques de água médicos para nebulização de líquidos
