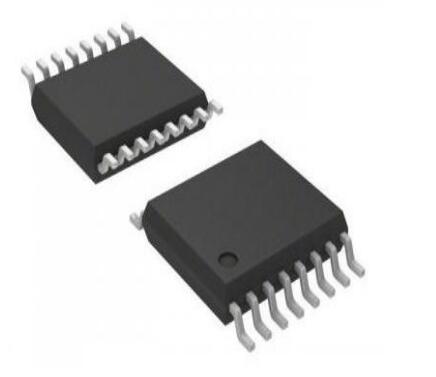

Chip 485/422 - MS2575T

Chip 485/422 - MS2575/MS2575TEs un chip receptor de línea diferencial de cuatro canales de bajo consumopara la transmisión de datos digitales balanceados o no balanceados. Los cuatro receptores tienenfunción de habilitación, que ofrece dos entradas opcionales: entrada activa en alto yentrada activa en bajo. Con salidas de tres estados, el dispositivo puede conectarse directamente a sistemasorganizados por bus. El diseño de protección contra fallas especifica que cuando la entrada está en circuito abierto, la salidasiempre es de nivel alto.MS2575UtilizaSOP16paquete,MS2575TUtilizaTSSOP16paquete.

1. Características del chip 485/422-MS2575T:

Cumple o supera los requisitos de ANSI TIA/EIA-422-B, TIA/EIA-423-B y las recomendaciones ITU V.10 y V.11
Bajo consumo de energía
Rango de modo común de ±15V con sensibilidad de ±200mV
Histéresis de entrada: 60mV (típico)
Alimentación de un solo suministro de 5V
Salidas de tres estados
Circuito de protección contra fallas de entrada
Paquetes SOP16, TSSOP16

2.Aplicaciones del chip 485/422-MS2575T：
