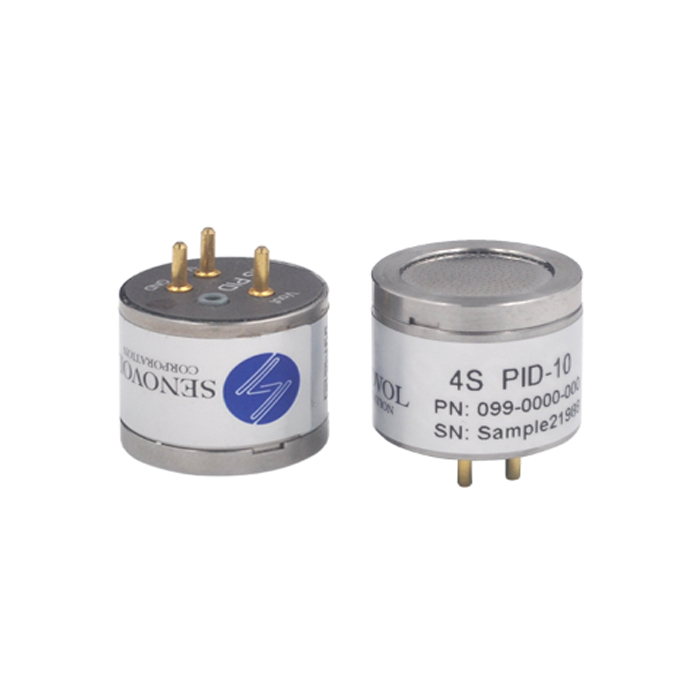

Capteur PID série 4 Capteur VOC - PID-10

Capteur PID série 4 Capteur VOCDescription du PID-10 :

Ce produit est utilisé pour détecter divers composés organiques volatils (COV) ainsi que tout composé dont l'énergie d'ionisation est inférieure à 10,6 eV, photons de lampe UV.

Capteur PID série 4 Capteur VOCPID-10 Performances du produit :

Principe de fonctionnement	Principe de détection par photoionisation
Énergie d'ionisation	10.6 eV
Plage de mesure	10 ppm
Sensibilité (20 °C)	> 100 mV/ppm
Temps de réponse (T90)	< 5 s
Ligne de base (20 °C)	70 ± 30 mV
Résolution	1 ppb
Linéarité	0,045 V ~ 2,5 V linéaire

Environnement de fonctionnement :

Plage de température	-20℃ ~ 50℃
Plage de pression	1 ± 0,1 atmosphère standard
Plage d'humidité	0 % ~ 99 % HR (sans condensation)

Capteur PID série 4 Capteur VOCPID-10Durée de vie :

Température de stockage	0℃ ~ 30℃
Durée de vie	5 ans (hors lampe UV et détecteur)
Durée de vie de la lampe UV	10 000 heures
Durée de stockage	15 mois (dans l'emballage d'origine)
Période de garantie	15 mois

Caractéristiques électriques

Tension de fonctionnement	3,5 V ~ 5,5 V (5 V recommandé)
Tension de sortie	0.045 V ~ 2.5 V
Courant de fonctionnement	< 80 mA @ 5 V
Certifications de sécurité	CE

Caractéristiques physiques

Matériau du boîtier	Boîtier en acier inoxydable
Poids	15 grammes

Instructions d'installation

Veuillez connecter correctement les broches des électrodes ; une connexion incorrecte peut affecter le fonctionnement normal du capteur. Le capteur doit être évité de tout contact avec des solvants organiques, des peintures, des huiles et des gaz à haute concentration. Une pression mécanique excessive peut entraîner une déformation du boîtier et endommager le capteur. Si vous utilisez dans des conditions spéciales, veuillez nous contacter à l'avance.

Définition des broches

Pin1	Vcc	Alimentation positive
Pin2	GND	Alimentation négative
Pin3	Vout	Sortie de signal analogique

Capteur PID série 4 Capteur VOCPID-10 Dimensions :
