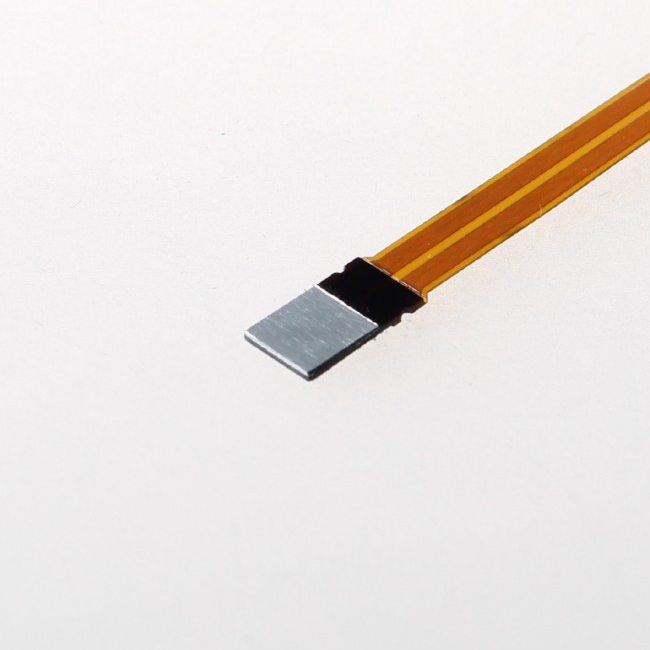

Capteur de flux thermique greenTEG Suisse - gSKIN-XM

Description du capteur de flux thermique greenTEG Suisse gSKIN-XM :

Notre technologie est basée sur la technologie de capteur thermopile GSKIN développée par greenTEG à l'ETHZ de Zurich, en Suisse.

gSKIN^®Le capteur de flux thermique utilise 29 paires de thermocouples à ultra-haute sensibilité pour mesurer le flux thermique traversant la surface du capteur lui-même. La surface du capteur est de 72 mm² et son épaisseur est de 0,4 mm. Le boîtier de classe 0 optimise le polymère et le boîtier de classe 1 a une structure métallique.

Capteur de flux thermique :

Dimensions : 18 mm x 18 mm

Résolution : 0,03 W/m²-9μW-10μK

Étalonnage : Le capteur est étalonné en régime permanent conformément à la norme ISO 8301. Le capteur est étalonné à une température moyenne de 22,5 °C. Chaque capteur de flux thermique gSKIN® est livré avec un certificat d'étalonnage contenant le coefficient d'étalonnage.

Caractéristiques du capteur de flux thermique greenTEG Suisse gSKIN-XM :

Énergie thermique et différence de température à ultra-haute résolution
Faible intrusion et épaisseur
Modèles avec connecteurs compatibles avec tous les gSKIN^®Enregistreurs de données DLOG
Tous les capteurs avec étalonnage de flux thermique conductif conforme à la norme ISO 8301

Domaines d'application du capteur de flux thermique greenTEG Suisse gSKIN-XM :

Département de R&D
Optimisation thermique
Efficacité énergétique
Surveillance industrielle des performances thermiques

Peut également être particulièrement adapté aux domaines suivants :

Industrie textile

• Augmenter la valeur des textiles en améliorant le confort et en optimisant la résistance thermique / la propagation. La conception très fine permet des mesures dans des environnements dynamiques.

Technique du bâtiment.

• Fournir aux clients des matériaux de construction appropriés grâce à des mesures de flux thermique in vivo/in vitro (in situ) et une résistance thermique de pénétration plus précise (valeurs R), y compris des mesures de flux thermique in vivo/in vitro (in situ) et une résistance thermique de pénétration plus précise (valeurs R).
• Augmenter l'efficacité énergétique des bâtiments en mesurant le flux thermique des structures de construction et en contrôlant automatiquement les systèmes de chauffage et de ventilation grâce à la mesure du flux thermique.
• Optimiser et comprendre le transfert de chaleur des modules solaires vers les bâtiments.

Dispositifs expérimentaux (équipements)

• Caractériser et optimiser les processus chimiques du point de vue de la température, de la puissance thermique volumétrique, de la vitesse d'ajout, du temps de maintien et de la vitesse de réaction ;
  Profil thermique, transfert de chaleur, conversion chimique et transfert de chaleur dans des conditions similaires à celles de l'ingénierie industrielle ;
  Mesure en temps réel de la libération de chaleur ;
  L'ajouter à l'équipement de mesure.

Industrie automobile.

• Maximiser le confort des matériaux automobiles (tels que les tissus de siège), optimiser l'efficacité des systèmes de chauffage et améliorer l'expérience de conduite des clients.
• Améliorer l'efficacité globale des véhicules en mesurant et en contrôlant la libération de chaleur des processus de combustion et mécaniques.

Industrie électronique :

• Mesurer la libération de chaleur et le flux thermique des puces IC afin de développer et de surveiller un fonctionnement approprié.

Équipements de processus et fabrication d'usines

• Améliorer la sécurité et l'efficacité des usines en mesurant les valeurs de flux thermique qui permettent de surveiller les conditions intelligentes.

En raison de l'effet Seebeck, les capteurs gSKIN de greenTEG mesurent le flux thermique. La sensibilité de ce capteur dépend des thermocouples utilisés, de leur nombre, de leur qualité et de leur structure. Les thermocouples standard sont divisés en deux types de différences de température : les semi-conducteurs de type n et de type p.

Les thermocouples GSKIN offrent une sensibilité optimale grâce à la technologie BITE (tellurure de bismuth). Ces thermocouples sont intégrés dans une architecture brevetée spéciale utilisant un substrat de haute qualité pour améliorer leur efficacité.
De plus, cette architecture permet d'obtenir des capteurs très fins et robustes.

Principe de mesure

Le signal de tension généré par le capteur de flux thermique est proportionnel à la chaleur traversant le capteur. La tension de sortie (dans la gamme des microvolts) est proportionnelle au flux thermique (en W/m²), en fonction de la sensibilité du capteur donnée en µV/(W/m²).

Étant donné que la sortie est en microvolts, le convertisseur A/D du signal doit être amélioré pour obtenir une bonne résolution. La précision du capteur dépendra principalement de ce paramètre.

Paramètres du modèle du capteur de flux thermique greenTEG Suisse gSKIN-XM :

Modèle	XM 26 9C	XM 27 9C	Xp 26 9c	Xp 27 9c	XI 26 9c		XI 27 9c	XO 67 7c	XO-66 7C -Temp
Numéro de produit	A-044336	A-044339	A-044573	A-044577	A-044628	A-044630		A-044717	A-044728
Type de détecteur	Thermoélectrique		Thermoélectrique		Thermoélectrique			Thermoélectrique	Thermoélectrique / NTC
Matériau de surface (zone de détection)	Aluminium anodisé		Aluminium anodisé		Aluminium anodisé			Polyamide	Polyamide
Dimensions de détection (a x b x d) [mm x mm x mm]	4.4 x 4.4 x 0.5		10.0 x 10.0 x 0.5		18.0 x 18.0 x 0.5			30.0 x 30.0 x 3.3	30.0 x 30.0 x 3.3
Plage de flux thermique Min / Max [kW/m2]	-150 / 150		-150 / 150		-150 / 150			-15/ 15	-15/ 15
Flux thermique équivalent au bruita[W/m2] / Paire [µW]	0.34 / 6.6		0.05 / 5.0		0.02 /4.6			0.07 / 64.3	0.07 / 64.3
Résolution du flux thermique [W/m2] / Paire [µW] gSKIN®DLOGb	0.41 / 7.9		0.06 / 6.1		0.02 / 5.7			0.09 / 78.4	0.09 / 78.4
Min / MoyennecSensibilité (S) [µV/(W/m2)]	1.5 / 4.0		10.0 / 20.0		35.0 / 65.0			7.0 / 13.0	7.0 / 13.0
Temps de réponsee(0-95%) [s]	0.7		0.7		0.7			n/a	n/a
Plage de température de fonctionnement Min / Max [°C]	-50 / 150		-50 / 150		-50 / 150			-50 / 80	-50 / 80
Plage de température d'étalonnage Min / Max [°C]	-30 / 70		-30 / 70		-30 / 70			-30 / 70	-30 / 70
Précision d'étalonnage [±%	3		3		3			3	3
