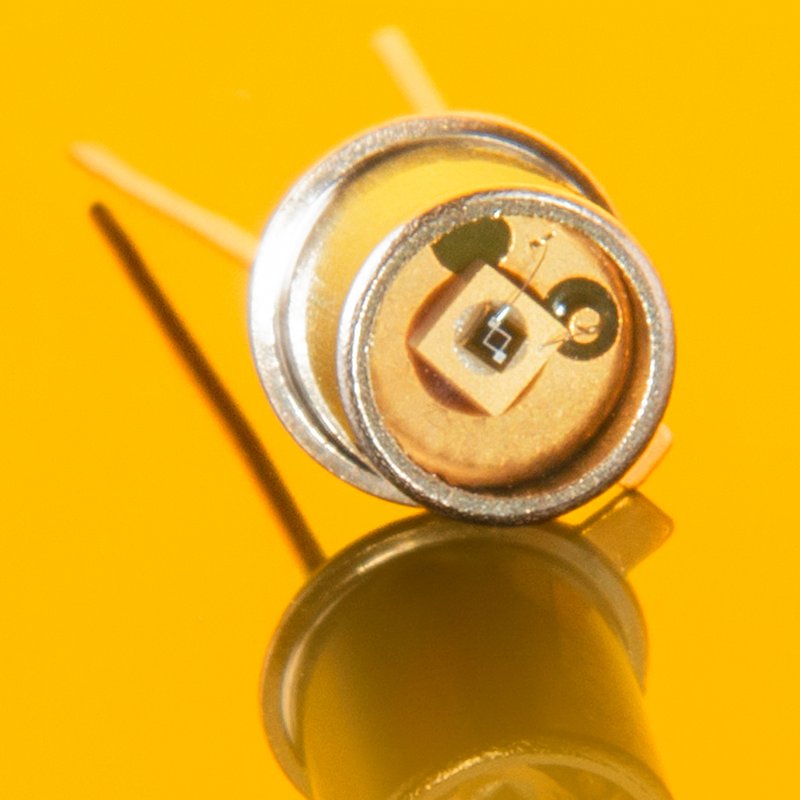

Photodiode UV SGLUX Allemagne - Série SG01M

I. Caractéristiques de la photodiode UV SGLUX Allemagne :

1. Utilisation de matériau carbure de silicium (SiC)

2. Large bande de fréquences (UVA+UVB+UVC)

3. Zone de détection effective de 0,2 mm² (la zone sensible du SG01M-51LENS est de 11,0 mm², peut détecter un rayonnement très faible)

4. Un éclairement énergétique maximal de 10 mW/cm² produit environ 2600 nA de courant (10 µW/cm² pour le SG01M-51LENS environ 140 nA)

5. Haute stabilité de la puce (certifiée par le PTB allemand)

II. À propos du matériau carbure de silicium (SiC)）：

Le SiC peut supporter une dureté de rayonnement extrême, une zone aveugle visible, un faible courant d'obscurité, une réponse rapide et un faible bruit ; ces fonctionnalités font du SiC un très bon matériau pour les détecteurs UV à zone aveugle visible. Les détecteurs SiC peuvent fonctionnerà long termeà des températures allant jusqu'à 170 °C, et le coefficient de température du signal (réponse) est également faible, <0,1 %/K. En raison du faible bruit (courant d'obscurité de l'ordre du fA), même une intensité de rayonnement UV très faible peut être mesurée de manière fiable (avec un amplificateur approprié).

Les photodiodes SiC peuvent être utilisées comme dispositifs de détection à large bande non filtrés ou avec des filtres optiques, fournissant une réponse aux bandes UVA, UVB et UVC.

III. Domaines d'application de la photodiode UV SGLUX Allemagne :

Principalement pour le contrôle de flamme (chaudières industrielles), le traitement de l'eau (assurance de l'intensité UV), l'astronomie UV (détection par réseau), le suivi de projectiles (caméras UV), la surveillance de l'ozone et des polluants, la détection de flamme (dispositifs de sécurité incendie, surveillance de gouttelettes d'huile), le test de l'intensité des UV dans la lumière solaire (cadeaux, cosmétiques), le test de l'intensité de génération UV des lampes UV (dispositifs médicaux ou vérification de l'efficacité de désinfection des armoires de désinfection domestiques), etc.

IV. Paramètres techniques de la photodiode UV SGLUX Allemagne :

Modèle	SG01M-18	SG01M-18S	SG01M-18ISO90	SG01M-5LENS
Réponse	0.13A/W	0.13A/W	0.13A/W	0.13A/W
Longueur d'onde typique	280nm	280nm	280nm	280nm
Plage de longueurs d'onde (S=0,1*Smax)	221-358nm	221-358nm	221-358nm	221-358nm
Zone aveugle visible (Smax/S>405 nm)	>1010	>1010	>1010	>1010
Zone de détection effective	0.2mm2	0.2mm2	0.2mm2	0,2 mm² (taille de la puce) 11,0 mm² (zone sensible au rayonnement)
Courant d'obscurité (polarisation inverse de 1 V)	0.7fA	0.7fA	0.7fA	0.7fA
Capacité	50pF	50pF	50pF	50pF
Courant de court-circuit (éclairement énergétique maximal de 10 mW/cm²)	Environ 2600 nA	Environ 2600 nA	Environ 2600 nA	(10 µW/cm² maximal) environ 140 nA
Coefficient de température	<0.1%/K	<0.1%/K	<0.1%/K	<0.1%/K
Température de fonctionnement	-55～+170℃	-55～+170℃	-55～+170℃	-55～+170℃
Température de stockage	-55～+170℃	-55～+170℃	-55～+170℃	-55～+170℃
Température de soudure (3 s)	260℃	260℃	260℃	260℃
Tension inverse maximale VRmax	20V	20V	20V	20V
Caractéristiques physiques	Boîtier métallique scellé TO18, 1 broche isolée, 1 broche mise à la terre	Boîtier métallique scellé TO18 avec petit capuchon, 1 broche isolée, 1 broche mise à la terre	Boîtier métallique scellé TO18, 2 broches isolées, 1 broche mise à la terre	Avec lentille de concentration intégrée, boîtier métallique scellé TO5, 1 broche isolée, 1 broche mise à la terre
