Capteur de température à sortie numérique ultra-basse consommation et haute précision Smartec Pays-Bas - SMT172

Premièrement, description du capteur de température numérique à sortie ultra-faible consommation et haute précision SMT172 de Smartec (Pays-Bas) :

SMT172Est un nouveau capteur à ultra-faible consommation et haute précisionCapteur de température à sortie numériqueSes performances sont stables, faciles à utiliser et sa plage de mesure de température est large. C'est un circuit intégré en silicium monocristallin, appliquant un nouveau principe de conception, utilisant un étalonnage haute précision sur un seul point de température, avec une précision de ±0,25 °C dans la plage de -10 °C à 100 °C.
La plage de tension de fonctionnement du SMT172 est de 2,7 V à 5,5 V. En fonctionnement continu à 3,3 V, le courant consommé est de 60 µA, et la vitesse de mesure peut atteindre 4000 lectures valides par seconde (à température ambiante). Le bruit de mesure extrêmement faible fait de ce capteur le capteur de température à efficacité énergétique maximale (ne consomme que 0,36 microjoule d'énergie par mesure).
La sortie du SMT172 est un signal de modulation de largeur d'impulsion dont le rapport cyclique est proportionnel à la température mesurée. Cela permet à ce capteur de température de s'interfacer directement avec un microprocesseur, sans nécessiter de circuit supplémentaire de conversion analogique-numérique. Actuellement, même les microprocesseurs à bas prix disposent généralement de temporisateurs à haute fréquence, capables de lire rapidement et avec précision les intervalles de temps des signaux d'impulsion, obtenant ainsi les informations sur le rapport cyclique. Pour les utilisateurs, cela permet de passer rapidement du développement à la mise sur le marché.

Deuxièmement, caractéristiques du capteur de température numérique à sortie ultra-faible consommation et haute précision SMT172 de Smartec (Pays-Bas) :

Capteur de température à efficacité énergétique maximale :
Ne consomme que 0,36 µJ par mesure (TA = 25 °C, 3,3 V)
Large plage de température : -45 °C à 130 °C
Large plage de tension de fonctionnement : 2,7 V à 5,5 V
Haute précision : ±0,25 °C (-10 °C à 100 °C TO18)
±0,1 °C (-20 °C à 60 °C, TO18)

Bruit ultra-faible : 0,002 °C (temps de mesure 3,6 ms)

Courant ultra-faible (60 µA en fonctionnement continu,

Moyenne de 220 nA pour une mesure par seconde)
Très bonne stabilité à long terme
Interface directe avec microprocesseur

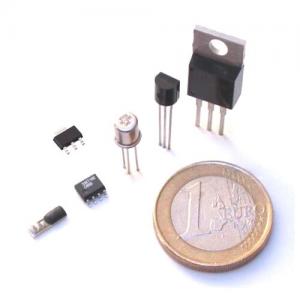

De nombreux choix de boîtiers

Troisièmement, applications du capteur de température numérique à sortie ultra-faible consommation et haute précision SMT172 de Smartec (Pays-Bas) :

Applications ultra-faible consommation : équipements électroniques portables, réseaux de capteurs sans fil
Applications médicales : tests de température corporelle, surveillance de la température corporelle
Applications pour instruments : analyse (médicale) chimique, instruments de haute précision
Surveillance environnementale (intérieure/extérieure)
Applications industrielles : surveillance/contrôle de processus

Quatrièmement, paramètres du capteur de température numérique à sortie ultra-faible consommation et haute précision SMT172 de Smartec (Pays-Bas)

参数	Plus petit	Typique	Grand	Unité	Conditions
供电电压	2.7		5.5	V
Courant d'excitation		50		μA	TA = -45°C, Vcc = 2.7V, Sortie sans charge
		60		μA	TA = 25°C, Vcc = 3.3V,
		70		μA	TA = 25°C, Vcc = 5.5V,
Courant moyen		220		nA	TA = 25 °C, Vcc = 3,3 V, une mesure par seconde
Courant hors tension		0		μA	Contrôle par broche Vcc
Précision TO18		0．25		°C	-10°C to 100 °C
		0．8		°C	-45°C to 130 °C
		0．1		°C	-20 °C à 80 °C (relation secondaire)
		0．4		°C	-45 °C à 130 °C (relation secondaire)
Précision TO92/TO220 SOT223		0．35		°C	-10°C to 100 °C
		1		°C	-45°C to 130 °C
		0．25		°C	-20 °C à 80 °C (relation secondaire)
		0．8		°C	-45 °C à 130 °C (relation secondaire)
Temps de mesure		1．8		ms	TA = 25°C, Vcc = 3.3V, 8 periods
Bruit 4			<0.0002	°C	TA = 25 °C, Vcc = 5 V, temps de mesure 1 s
Rapport cyclique de sortie	0．11		0,93		45°C to 130°C
Fréquence de sortie	0．5		7	kHz	1 - 4 kHz  for Vcc= 4.7-5.5 V and TA=-25°C to 110°C
PSRR at Vcc			0．1	°C/V
Répétabilité			0．01	°C	TA = 25°C, Vcc = 5V, TO18
Temps de démarrage		1	2	ms
Dérive à long terme			0．0058	°C	TA = 22 °C, Vcc = 5 V, 365 jours, TO18
Impédance de sortie			100
Température de fonctionnement	-45		130	°C
存储温度	-50		150	°C
Relation primaire entre le rapport cyclique et la température : T = 212,77 DC - 68,085
Relation secondaire entre le rapport cyclique et la température : T = -1,43 DC² + 214,56 DC - 68,6
