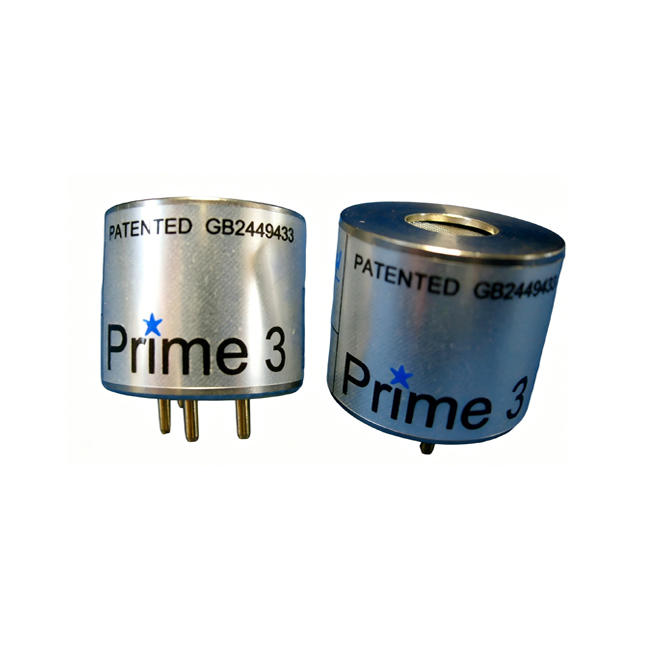

Sensor de dióxido de carbono infravermelho de alta resolução Clairair do Reino Unido (sensor NDIR de CO2) - Prime3

1. Prime3Sensor de dióxido de carbono infravermelhoDescrição e operação do produto
O sensor de dióxido de carbono infravermelho de alta resolução Prime3 tem faixa completa de 0,4V-2,0V referenciada ao negativo da fonte de alimentação, ou pode ser configurado para saída no formato catalítico, normalmente com ponto zero em tensão intermediária, com tensão de 100mV no pino de detecção no ponto de fundo de escala. Possui estrutura metálica, invólucro isolante e tamanho pequeno.

O sensor Prime3 utiliza tecnologia NDIR para detectar a concentração de gás CO2. Internamente, o sensor possui uma fonte de luz infravermelha, um detector infravermelho de elemento duplo, um guia de onda óptico exclusivo para permitir a difusão do gás, um microprocessador com núcleo ARM7 e tensão de saída independente da polaridade da fonte de alimentação.

O sensor de dióxido de carbono infravermelho de alta resolução Prime3 pode ser configurado para saída de tensão linear, com faixa completa de 0,4V-2,0V referenciada ao negativo da fonte de alimentação, ou para saída no formato catalítico, normalmente com ponto zero em tensão intermediária, com tensão de 100mV no pino de detecção no ponto de fundo de escala. Além disso, através da conexão serial, é possível ler o valor de saída e acessar a configuração interna. Os pontos de conexão de comunicação do Prime3 de 3 pinos são pads, enquanto os do Prime3 de 5 pinos são pinos. O circuito integrado interno pode realizar funções como acionar componentes ópticos, extrair sinais de detecção, converter intensidade de sinal em concentração, compensação de temperatura e quantificação do valor de saída. Na configuração catalítica, o Prime3 pode substituir completamente um sensor catalítico sem alterar o circuito, desde que os requisitos de alimentação sejam atendidos. Quando usado em circuito catalítico de corrente constante, os componentes periféricos devem atender aos requisitos de alimentação. O Prime3 atualmente não possui certificação à prova de explosão, portanto, se usado em áreas perigosas, deve ser instalado em invólucro selado à prova de explosão.

2. Características do sensor de dióxido de carbono infravermelho Prime3:
• Alta resolução: 0,01% para faixa de 0-6% volvol, 0,1% para 6-100% volvol
• Operação independente da polaridade da alimentação
• Saída de tensão linear ou ponte catalítica analógica
• Faixa de tensão de operação: 3,0V-5,0V
• Corrente de operação típica de 80mA
• Tecnologia de detector MEMS
• Faixa de medição: 0-10%volCO2 a 0-100%vol CO2
• Estrutura totalmente metálica, invólucro isolante
• Tamanho pequeno
• Acesso flexível à configuração do circuito
• O usuário pode calibrar via conexão de hardware
• Ampla faixa de temperatura de operação
• Resposta rápida

3. Aplicações do sensor de dióxido de carbono infravermelho Prime3:
Principalmente aplicado em biodigestores, minas de carvão, indústria química, armazenamento de vegetais e frutas, incubadoras bacteriológicas e outras áreas

4. Descrição visual do sensor de dióxido de carbono infravermelho Prime3:
Todas as dimensões em mm (±0,1mm, salvo indicação). Rx e Tx são pads no Prime3 de 3 pinos.
