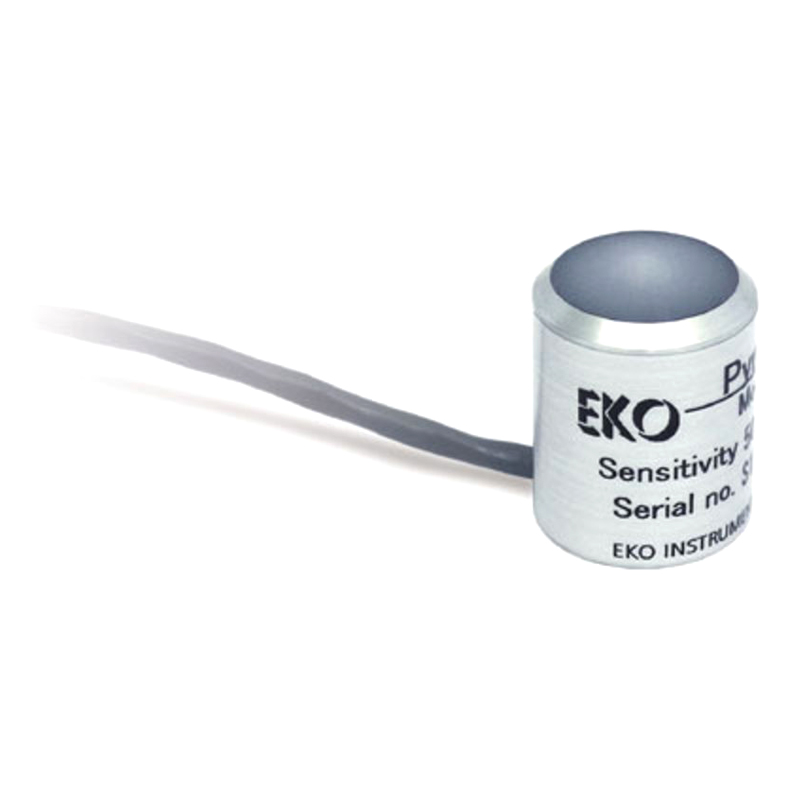

Японский EKO фотоэлектрический датчик кремниевый датчик - ML-01
Характеристики
Быстрое время отклика (10 мс)
Реакция, адаптированная к свету CIE
Стеклянный купол с оптикой, препятствующей загрязнению
Низкая температурная зависимость
Описание продукта
1. Японский EKO фотоэлектрический датчик кремниевый датчикОписание ML-01:
Датчик типа ML-01 кремниевый является связующим звеном между эталонным элементом и широкополосным термоэлектрическим пиргелиометром. По сравнению с эталонным датчиком, он имеет соответствующий косинусный коэффициент и относительно компактен, но имеет преимущества, аналогичные фотоэлектрическим модулям (время отклика, спектральная и температурная характеристика).
ML-01 - это промышленный датчик солнечной энергии, специально предназначенный для измерения производительности, а также для применения в метеорологии, сельском хозяйстве и экологических исследованиях для измерения облученности. Компактные размеры корпуса датчика позволяют легко интегрировать его в любые приложения с монтажной платой или без нее. Для горизонтальных измерений датчик может быть установлен в горизонтальное положение со стандартной съемной монтажной платой с уровнем и горизонтальными ножками. Одиночный кремниевый детектор с защитой от ультрафиолета также обеспечивает косинусную характеристику при низких углах солнечного возвышения. Благодаря конической форме сводится к минимуму осаждение или отложение воды на диффузионной поверхности. ML-01 калибруется в соответствии с международными методами калибровки для фотоэлектрических эталонных элементов (25°C / AM1.5G 1000 Вт/м2, солнечный симулятор класса AAA (IEC 60904-3). Все радиационные датчики EKO прослеживаются до Всемирного радиационного эталона (WRR).Низкое выходное напряжение датчика может быть легко преобразовано в ток 4-20 мА или более высокое напряжение с помощью преобразователя MS-4...20 мА. Преобразователь мВ/мА может быть предварительно запрограммирован и оптимизирован для рабочего диапазона, совместимого с обычными измерительными устройствами.
2. Характеристики японского EKO фотоэлектрического датчика кремниевого датчика ML-01:
Быстрое время отклика (10 мс)
Реакция, адаптированная к свету CIE
Стеклянный купол с оптикой, препятствующей загрязнению
Низкая температурная зависимость
3. Параметры японского EKO фотоэлектрического датчика кремниевого датчика ML-01:
| Модель |
ML-01 |
| Классификация ISO 9060 |
N/A |
| Время отклика |
< 1 ms |
| Ошибка нуля - тепловое излучение |
0 W/m² |
| Ошибка нуля - изменение температуры |
0 W/m² |
| Нестабильность (изменение в год) |
± 2 % |
| Нелинейность (1000 Вт/м²) |
< 0.2 % |
| Ошибка направленного отклика (0-80º) |
< 10 W/m² |
| Спектральная избирательность (0,35-1,5 мкм) Si |
Отклик Si-фотодиода |
| Временной отклик (диапазон 50°C) |
< 0.15 %/°C |
| Отклик на наклон (при 1000 Вт/м²) |
0 % |
| Чувствительность (мкВ/Вт/м²) |
50 |
| Импеданс (Ом) |
50 |
| Диапазон рабочих температур (°C) |
- 30 + 70 |
| Длина кабеля |
5 м |
| Диапазон длин волн (нм) |
400-1100 (монокристаллический) |
| Монтажная плата |
Стандартная |
