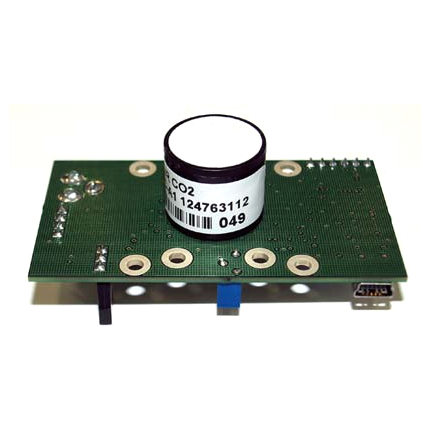

I. Описание Alphasense NDIR Evaluation Board IRC-TX
Alphasense Оценочная плата NDIRМожет использоваться пользователем для оценки двух датчиков AlphasenseIRC-A1NDIR-датчикПлата может питаться от внутренней батареи или внешнего источника питания, обеспечивая подходящий сигнал драйвера лампы с задаваемыми пользователем амплитудой и частотой.
Сырые выходные сигналы рабочего и опорного каналов датчика фильтруются и усиливаются, а амплитуда переменной составляющей выводится в виде сигнала постоянного тока.
II. Питание Alphasense NDIR Evaluation Board IRC-TX
Питание может подаваться внутренне от двух батарей типа C или внешне от источника постоянного тока 6-12 В, 200 мА. При использовании батарей переключатель ВКЛ/ВЫКЛ на плате используется для включения и выключения устройства. При использовании внешнего источника питания переключатель ВКЛ/ВЫКЛ становится избыточным, и устройство необходимо выключать, отключая внешний источник питания.
III. Установка датчика на Alphasense NDIR Evaluation Board IRC-TX
Рекомендуется отключать питание при установке и снятии датчика. Датчик должен плотно вставляться в гнезда SN1 и SN2. Для работы устройства установка двух датчиков не требуется; если имеется только один датчик, его можно вставить в любое из гнезд.
IV. Установка напряжения и частоты драйвера на Alphasense NDIR Evaluation Board IRC-TX
Оценочная плата Alphasense NDIR питает лампу сигналом в виде меандра. Заводские настройки амплитуды и частоты составляют 5 В и 2,0 Гц. Однако амплитуда и частота драйвера лампы могут быть изменены с помощью потенциометров на плате. Сигнал драйвера можно измерить с помощью осциллографа или другого подходящего измерительного оборудования между контактами AGND и Drive A (или B). Напряжение драйвера можно непрерывно изменять от 0 до 5 В, а частоту драйвера можно изменять от 1,0 Гц до 2,75 Гц с шагом 0,25 Гц.
V. Выход на плате Alphasense NDIR Evaluation Board IRC-TX
Сигналы рабочего и опорного каналов
Сырой выходной сигнал датчика состоит из постоянной составляющей с наложенным переменным сигналом, синхронизированным с драйвером лампы. Полезной является амплитуда переменной составляющей.
VI. Термисторный выход Alphasense NDIR Evaluation Board IRC-TX
Винтовые клеммы термистора (обозначены TH) предназначены для прямого выхода с внутреннего термистора датчика NDIR IRC-A. Для использования выхода термистора необходимо подать опорное напряжение на выход термистора через резистор. Затем напряжение между выходом термистора и землей используется для определения сопротивления термистора и температуры (см. примечание по применению AAN202-01).
