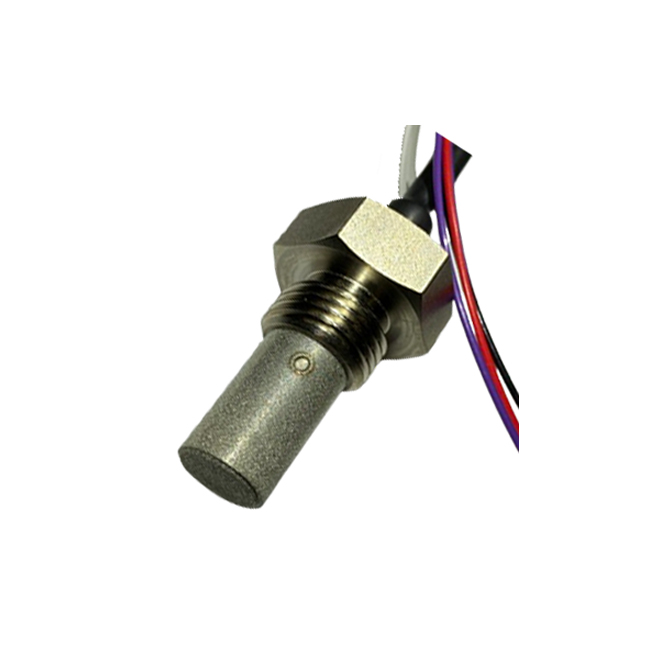

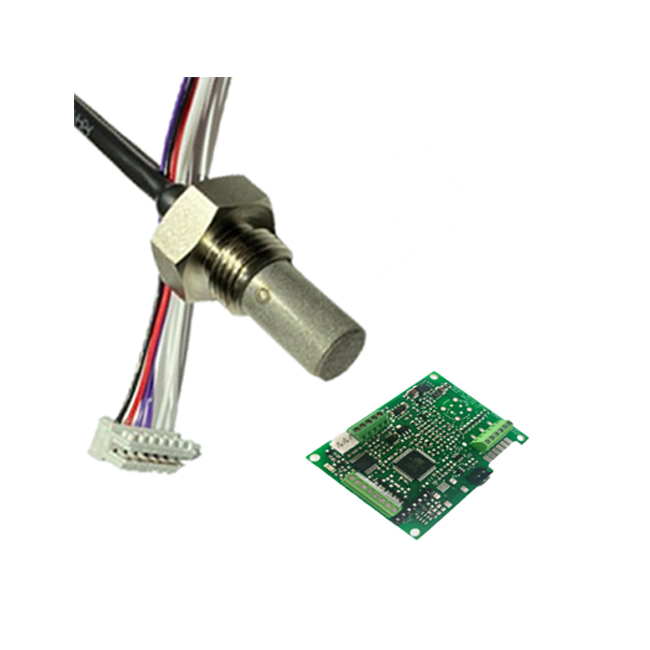

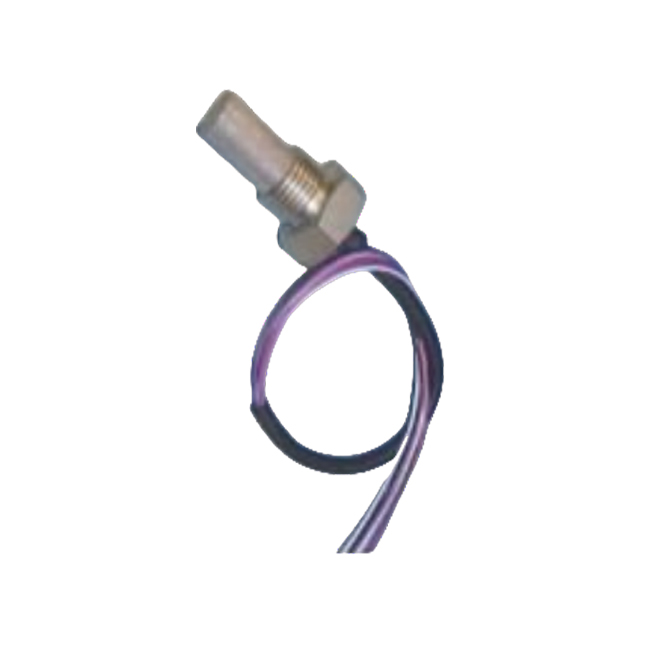

Австрийский SENSORE датчик кислорода на основе диоксида циркония с предельным током - SO-D0-010-A100C

Первое: Принцип работы датчика кислорода на основе диоксида циркония с предельным током SO-D0-010-A100C:

Поскольку носителем тока в циркониевом электролите являются ионы кислорода, при подаче напряжения на циркониевую электролитическую ячейку кислород через циркониевый диск перекачивается к аноду. Если на катод ячейки установить крышку с отверстием, скорость поступления кислорода к катоду будет ограничена. Из-за этого ограничения скорости при постепенном увеличении приложенного напряжения ток в ячейке достигает насыщения. Этот ток насыщения называется предельным током, и он пропорционален концентрации кислорода в окружающей среде.

Второе: Применение датчика кислорода на основе диоксида циркония с предельным током SO-D0-010-A100C:
Медицина: кислородные концентраторы, инкубаторы
Лаборатории: перчаточные боксы для работы с инертными газами, бактериологические инкубаторы
Пищевая промышленность: упаковка, контроль качества пищевых продуктов, контроль процесса созревания фруктов (хранение/транспортировка)
Дом/кулинария: автоматизированная выпечка/запекание (высокая температура >100°C)
Технология измерения: стационарные/портативные кислородные измерители, измерения при контролируемом содержании кислорода, кондиционирование и циркуляция воздуха
Техника безопасности/мониторинг: противопожарная защита (повышенное содержание азота, например, в серверных), теплицы, винные погреба, газовые хранилища, нефтеперерабатывающие заводы, дайвинг, ферментационные установки
Электротехническая промышленность: оборудование и шкафы для инертных газов, контроль инертной газовой сварки, хранение при повышенном содержании азота (защита от окисления), сушильное оборудование, азотные концентраторы, измерение отработанных газов

Третье: Преимущества датчика кислорода на основе диоксида циркония с предельным током SO-D0-010-A100C:
Широкий диапазон измерения, от 10 ppm до 96% кислорода
高精度
Многие модели имеют линейную характеристику
Низкая зависимость сигнала датчика от температуры
Низкая перекрестная чувствительность
Длительный срок службы
В большинстве случаев требуется только «однократная калибровка по одной точке»

Четвертое: Характеристики данных датчика кислорода на основе диоксида циркония с предельным током SO-D0-010-A100C:
Измеряемый газ: концентрация кислорода
Измеряемая среда: газ
Принцип измерения: датчик предельного тока
Диапазон измерения: Тип SO-D0-010 0,01 – 1,0 об.% O2

Время отклика (t90)
2 ~ 25 секунд (зависит от типа датчика, расхода газа, измерительной камеры)
Напряжение датчика / напряжение нагревателя / потребляемая мощность / холодное сопротивление нагревателя
Напряжение датчика: 0,7 ~ 1,6 В
Напряжение нагревателя: 3,6 ~ 4,4 В
Потребляемая мощность: 1,3 ~ 1,8 Вт (зависит от применения и корпуса)
Сопротивление на холоде: R(25°C) = 3,25 Ом ± 0,20 Ом

Время предварительного прогрева: не менее 30 с
Рабочая температура до: 350 °C в зависимости от кабеля и фильтрующего узла (см. раздел спецификаций и кабельных сборок)

Допустимая объемная скорость потока (продувка датчика)
Для всех типов датчиков максимальный расход зависит от метода продувки датчика (постоянный ток, форма потока газа и т.д.) и размеров измерительной камеры, SO-E1-xxx (TO8 + мягкий
Трубное соединение, прямое подведение газа) исключено. Допустимый расход [мл/мин]: 100–500 (оптимально 250)
Срок службы (MTTF)
~ 20 000 часов (*)
* Это зависит от измеряемой среды. Указанный срок службы относится к датчикам SO-xx-250 и SO-xx-960. Недостижение или превышение срока службы означает незначительное отклонение технических характеристик.

Виброустойчивость
Датчики в корпусах TO8 и TO39 (SO-Bx-xxx, SO-Ex-xxx, SO-Ax-xxx) соответствуют европейскому стандарту EN60068-2-6 (испытание на синусоидальную вибрацию).
