Австрийский SENSORE предельно-токовый кислородный датчик на основе диоксида циркония - SO-D2-960-A100C

Один, описание предельно-токового кислородного датчика на основе диоксида циркония SO-D2-960-A100C:

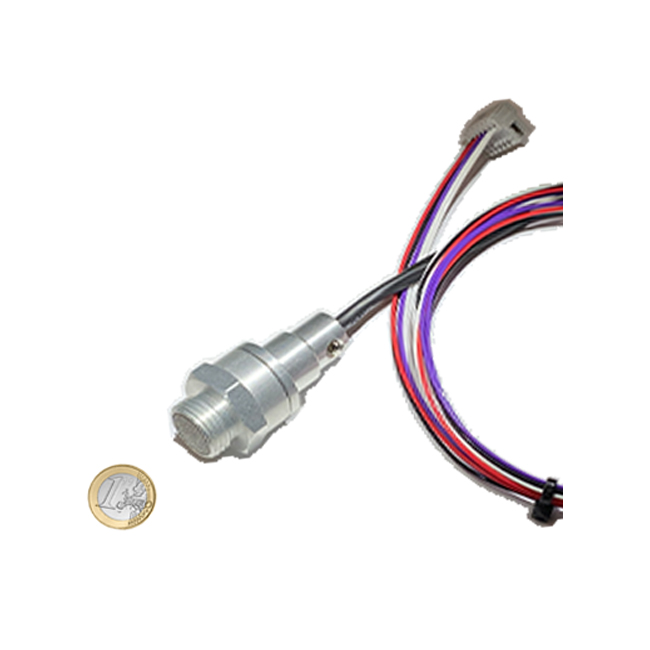

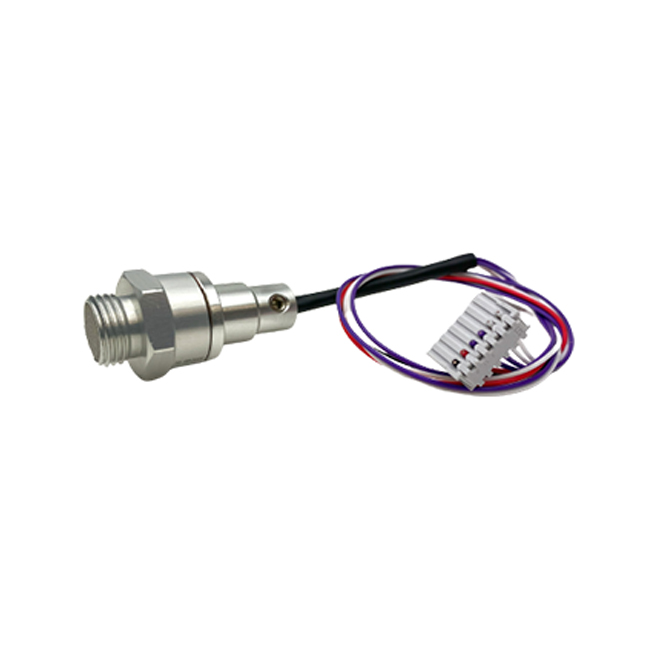

Предельно-токовый кислородный датчик на основе диоксида циркония SO-D2-960-A100C может измерять концентрацию кислорода от 1 до 96%, обладает высокой точностью, низкой перекрестной чувствительностью, в большинстве случаев требует только однократной калибровки по одной точке, корпус выполнен в виде резьбового алюминиевого корпуса, с металлическим спеченным фильтром, длина провода 1 метр, широко применяется в кислородных концентраторах

Два, принцип работы предельно-токового кислородного датчика на основе диоксида циркония SO-D2-960-A100C:

Поскольку носителем тока в циркониевом электролите являются ионы кислорода, при подаче напряжения на циркониевый электролизер кислород через циркониевый диск перекачивается к аноду. Если на катод электролизера надеть крышку с отверстиями, скорость потока кислорода к катоду будет ограничена. Из-за этого ограничения скорости, по мере постепенного увеличения приложенного напряжения ток в электролизере достигает насыщения. Этот ток насыщения называется предельным током, и он пропорционален концентрации кислорода в окружающей среде.

Три, применение предельно-токового кислородного датчика на основе диоксида циркония SO-D2-960-A100C:

• Медицина: кислородные концентраторы, инкубаторы
• Лаборатории: перчаточные боксы для работы с инертным газом, бактериологические инкубаторы
• Пищевая промышленность: упаковка, контроль пищевых продуктов, контроль процесса созревания фруктов (хранение/транспортировка)
• Дом/кулинария: автоматизированная выпечка/запекание (высокая температура >100°C)
• Технология измерения: стационарные/портативные кислородные измерители, измерения при контролируемом содержании кислорода, кондиционирование и циркуляция воздуха
• Техника безопасности/мониторинг: противопожарная защита (азотирование, например, в серверных), теплицы, винные погреба, газовые хранилища, нефтеперерабатывающие заводы, дайвинг, ферментационные установки
• Электротехническая промышленность: установки и шкафы для инертного газа, контроль инертной газовой сварки, хранение при добавлении азота (защита от окисления), сушильное оборудование, азотные концентраторы, измерение отходящих газов

Четыре, преимущества предельно-токового кислородного датчика на основе диоксида циркония SO-D2-960-A100C:

Широкий диапазон измерения, от 10 ppm до 96% кислорода
Высокая точность
Многие модели имеют линейную характеристику
Низкая зависимость сигнала датчика от температуры
Низкая перекрестная чувствительность
Длительный срок службы
В большинстве случаев требуется только «однократная калибровка по одной точке»

Пять, характеристики предельно-токового кислородного датчика на основе диоксида циркония SO-D2-960-A100C:

• Измеряемый газ: концентрация кислорода
  Измеряемая среда: газ
  Принцип измерения: датчик предельного тока
  Диапазон измерения: Тип SO-D2-960-A100C 1,00 – 96,0 об.% O2

• Время отклика (t90)
  2 ~ 25 секунд (зависит от типа датчика, расхода газа, измерительной камеры)
• Напряжение датчика / напряжение нагревателя / потребляемая мощность / холодное сопротивление нагревателя
• Напряжение датчика: 0,7 ~ 1,6 В
• Напряжение нагревателя: 3,6 ~ 4,4 В
• Потребляемая мощность: 1,3 ~ 1,8 Вт (зависит от применения и корпуса)
• Холодное сопротивление: R(25°C) = 3,25 Ом ± 0,20 Ом


• Время предварительного прогрева: не менее 30 с
• Рабочая температура: 350℃, зависит от кабеля и фильтрующего узла (см. раздел спецификаций и кабельных узлов)
• Допустимая объемная скорость потока (продувка датчика)
• Для всех типов датчиков скорость потока зависит от метода продувки датчика (постоянный ток, форма газового потока и т.д.) и размеров измерительной камеры, SO-E1-xxx (TO8 + мягкий
• трубный разъем, прямая подача газа). Допустимый расход [мл/мин]: 100 - 500 (оптимально 250)
• Срок службы (MTTF) ~ 20 000 часов (* )
• * Это зависит от измеряемой среды. Указанный срок службы относится к датчикам SO-xx-250 и SO-xx-960. Недостижение или превышение срока службы означает незначительное отклонение технических характеристик.
•

• Виброустойчивость
  Датчики в корпусах TO8 и TO39 (SO-Bx-xxx, SO-Ex-xxx, SO-Ax-xxx) соответствуют европейскому стандарту EN60068-2-6 (испытание на синусоидальную вибрацию).
