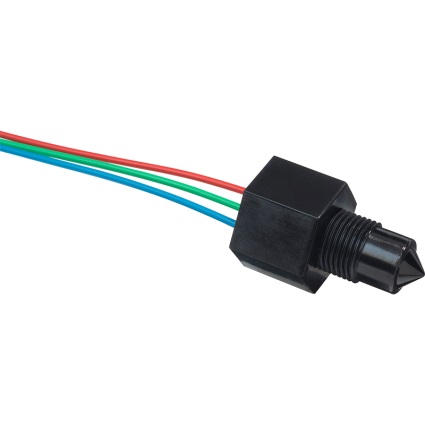

Великобритания SST промышленный фотоэлектрический датчик уровня жидкости / фотоэлектрический переключатель уровня жидкости - LLC200D324-003
Напряжение питания: 8 В пост. тока ~ 30 В пост. тока
Ток питания: 7,5 мА (Vs = 30 В пост. тока)
Выходной ток (втекающий/вытекающий): 1 А
Рабочая температура: от -25°C до +80°C (стандартная)
Высокая чувствительность
Выходной сигнал - высокий и низкий уровень
Описание продукта
I. ПромышленныйФотоэлектрический датчик уровня жидкости/Фотоэлектрический переключатель уровня жидкостиОбзор LLC200D324-003
Промышленный датчик уровня LLC - это одноточечное обнаружение с TTL-совместимым цифровым выходным сигналом уровня. Этот датчик подходит для применений с высокой выходной мощностью и может напрямую управлять лампами накаливания, звуковыми сигнализаторами, реле или другими устройствами. Инфракрасный светодиодный источник и фотодетектор хорошо установлены на основании чувствительного конца, что обеспечивает хорошую оптическую связь в воздухе. Когда чувствительный конец погружается в жидкость, инфракрасный свет проходит через коническую поверхность, а интенсивность света, принимаемого фотодетектором, уменьшается, что приводит к изменению выходного уровня. Разнообразные выходные схемы удовлетворяют различным применениям.
II. Метод очистки промышленного фотоэлектрического датчика уровня жидкости / переключателя уровня LLC200D324-003
Выбирайте разные чистящие жидкости в зависимости от загрязнителя. Производитель рекомендует использовать фреон и спиртовые растворители. Запрещается использовать хлорсодержащие растворители, такие как трихлорэтан, которые могут повредить материал датчика.
III. Совместимость с жидкой средой промышленного фотоэлектрического датчика уровня жидкости / переключателя уровня LLC200D324-003
Перед использованием проверьте, совместима ли целевая жидкость с материалами PSU или Trogamid.
IV. Электрические характеристики промышленного фотоэлектрического датчика уровня жидкости / переключателя уровня LLC200D324-003
| Напряжение питания (Vs) | 8Vdc~30Vdc |
| Ток питания (Is) | 2,5 мА (Vs = 15,4 В пост. тока) или 7.5mA (Vs = 30Vdc) |
| Тип выхода | Наличие буквы 'L' после номера детали D3 означает, что датчик выдает низкий уровень в воздухе. В противном случае выход - высокий уровень |
| Выходной ток (втекающий/вытекающий) (Iout) | 1A |
| Рабочая температура | от -25°C до +80°C (стандартная) от -40°C до +125°C (расширенная) |
| Температура хранения | от -30°C до +85°C (стандартная) от -40°C до +125°C (расширенная) |
| Выходное напряжение (Vout) Vs = 4.5 ~ 15.4Vdc Iout = 1A |
Выходной высокий уровень Vout = Vs - 1.5V Max Выходной низкий уровень Vout = 0V + 0.5V Max |
| Выходное напряжение (Vout) Vs = 8 ~ 30Vdc Iout = 1A |
Выходной высокий уровень Vout = Vs - 1.8V Max Выходной низкий уровень Vout = 0V + 0.7V Max |
| Выходное напряжение (Vout) Vs = 4,5 ~ 15,4 В пост. тока и Vs = 8 ~ 30Vdc Iout = 0mA |
Выходной высокий уровень Vout = Vs - 0.3V Max Выходной низкий уровень Vout = 0V + 0.1V Max |
