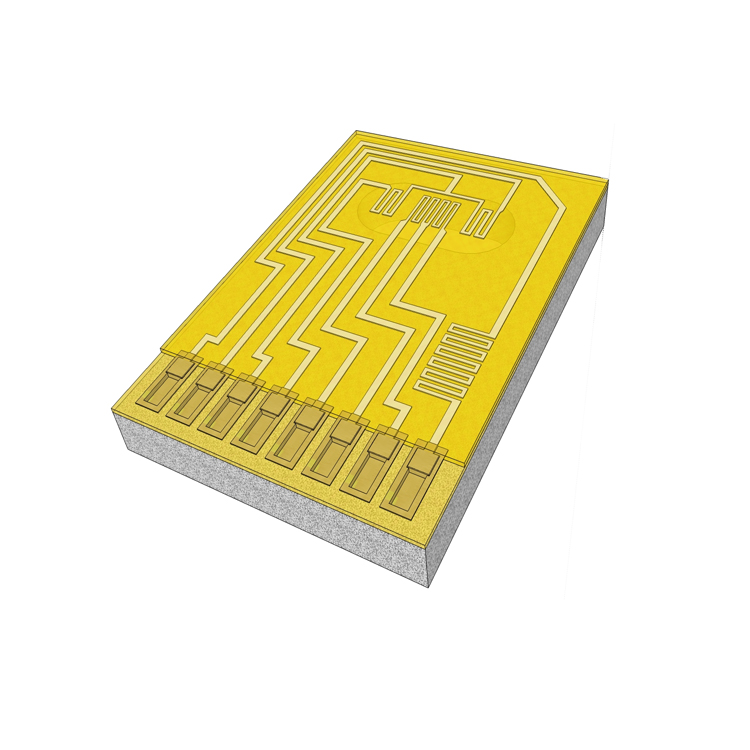

مستشعر تدفق الكتلة الحراري السويسري IST - MFS02

المعلمة

الأبعاد (L / L2 x W x H / H2 بالملليمتر)

الشريحة

5.0 x 3.4 x 0.5

معيار PCB

38.2 x 10.8 x 1.0 / 2.0

PCB مكشوف

34.2 / 37.4 x 10.8 x 1.0 / 2.0

نطاق القياس

0 م/ث إلى 1.5 م/ث (وضع الجسر الكامل)

0 مل/دقيقة إلى 100 مل/دقيقة (وضع الجسر الكامل)

0 م/ث إلى 150 م/ث (وضع CTA)

0 لتر/دقيقة إلى 10 لتر/دقيقة (وضع CTA)

الحد الأدنى لنطاق القياس

0 ml/min to 1 ml/min

حساسية الاستجابة

0.0003 m/s (20 microliter/min)

دقة القياس

< 2% من القيمة الحقيقية (يعتمد على الدائرة والمعايرة)

زمن الاستجابة t63

< 10 ms

نطاق درجة الحرارة (الشريحة)

-40 °C to +160 °C

نطاق درجة الحرارة (الغاز)

-40 درجة مئوية إلى +80 درجة مئوية (بحد أقصى +80 درجة مئوية أقل من درجة حرارة الشريحة)

حساسية درجة الحرارة

< 0.1% / كلفن (يعتمد على تصميم الدائرة)

طريقة التوصيل

توصيل اللحام
