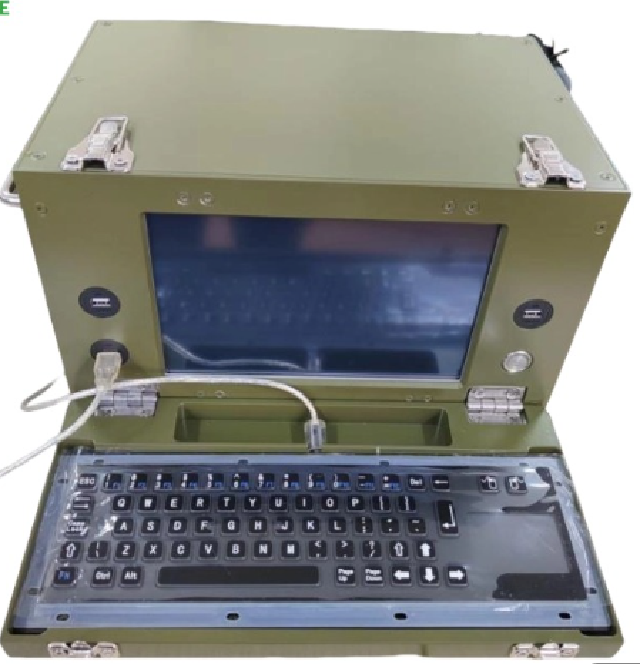

Tragbares intelligentes Ferrographie-Analysegerät - SKA JW-IFA-G2

Tragbares intelligentes Ferrographie-AnalysegerätSKA JW-IFA-G2, hauptsächlich zur Erkennung des Verschleißzustands mechanischer Antriebssysteme von Ausrüstungen, einschließlich Motoren, Getrieben, Verteilergetrieben, kombinierten Getriebeeinheiten, Hydrauliksystemen usw.

Tragbares intelligentes Ferrographie-AnalysegerätSKA JW-IFA-G2Durch hochgradiente Magnetfeldkräfte werden die in den im Einsatz befindlichen Schmierölen der Ausrüstung enthaltenen Abriebpartikel geordnet abgeschieden, Bilder der Abriebpartikel-Abscheidungsspektren erfasst, um charakteristische Parameter wie Abriebpartikelkonzentration, Korngröße und Morphologie zur Charakterisierung des Verschleißes zu extrahieren, anormale Verschleißfehler der Ausrüstung zu analysieren, der Betriebszustand der Ausrüstung in Echtzeit zu überwachen und Verschleißfehler zu diagnostizieren. Die weitere Förderung der Entwicklung von Ölabriebpartikel-Detektionssensoren und -gerätetechnik, die Verbesserung des Niveaus der zustandsorientierten Instandhaltung von Ausrüstungen mit Online-Verschleißüberwachung und die Vermeidung von plötzlichen Unfällen durch Verschleißausfälle haben wichtige praktische Bedeutung und ingenieurtechnischen Anwendungswert.

Tragbares intelligentes Ferrographie-AnalysegerätSKA JW-IFA-G2 Struktur und Funktionsprinzip

Tragbares intelligentes Ferrographie-AnalysegerätSKA JW-IFA-G2Das grundlegende Arbeitsprinzip ist: Der Industrie-PC sendet Befehle an die Abscheidungssteuerung, wodurch das Schmieröl mit der eingestellten Durchflussrate durch das Abriebpartikel-Sensormodul strömt und gleichzeitig eine geordnete Abscheidung ferromagnetischer Abriebpartikel erzeugt wird; anschließend erfasst das Abriebpartikel-Sensormodul die Abriebpartikel-Bildsignale und überträgt sie an den Industrie-PC, wo mittels der Verschleißerkennungssoftware die Abriebpartikelkonzentration im Schmieröl extrahiert und die Analyseergebnisse verarbeitet werden, um den Verschleißzustand der Ausrüstung zu beurteilen und die zustandsorientierte Instandhaltung der Ausrüstung anzuleiten, um unnötigen Ölwechsel und Wartung zu vermeiden, die Betriebskosten zu senken und einen zuverlässigen und stabilen Betrieb der Ausrüstung zu gewährleisten.

Tragbares intelligentes Ferrographie-AnalysegerätSKA JW-IFA-G2Als Gerät zur Überwachung und Analyse von Ölabriebpartikeln kann es visuelle charakteristische Parameter von Abriebpartikeln im Öl extrahieren, um Verschleißänderungen quantitativ zu charakterisieren und den Betriebszustand der Ausrüstung widerzuspiegeln. Es kann zur Überwachung des Gesundheitszustands von Antriebs- und Getriebesystemen wichtiger Ausrüstungen wie Windkraftanlagen-Getriebe, Panzerfahrzeuge, Flugzeuge und Marineschiffe eingesetzt werden, die zustandsorientierte Instandhaltung der Ausrüstung anleiten und technische Unterstützung für den langfristigen sicheren, zuverlässigen und stabilen Betrieb der Ausrüstung bieten.

Tragbares intelligentes Ferrographie-AnalysegerätSKA JW-IFA-G2Es besteht hauptsächlich aus einem Computer, einem Abriebpartikel-Sensormodul und einer Verschleißerkennungssoftware. Die Überwachungssoftware kann das Magnetfeld der Erregeranordnung des Abriebpartikel-Sensors, die Fließgeschwindigkeit des Öls sowie den Lichtquellenmodus steuern, um die Abscheidung von Abriebpartikeln unterschiedlichen Grades zu realisieren; außerdem kann der Host-Computer die erfassten Abriebpartikelbilder analysieren und verarbeiten.
