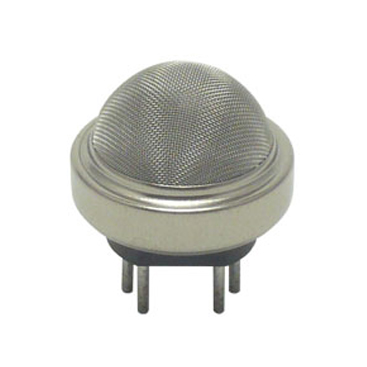

Capteur d'hydrogène à semi-conducteur Figaro Japon - TGS821

I. Description du capteur d'hydrogène à semi-conducteur TGS821 :

L'élément sensible du capteur Figaro est constitué d'un semi-conducteur en dioxyde d'étain (SnO2). Sa conductivité est très faible dans l'air propre. Lorsque le gaz à détecter est présent dans l'air, plus la concentration de ce gaz est élevée, plus la conductivité du capteur augmente. Un circuit simple permet de convertir cette variation de conductivité en un signal de sortie correspondant à la concentration du gaz.

Capteurs d'hydrogèneLe TGS821 présente une sensibilité et une sélectivité extrêmement élevées à l'hydrogène. Il peut détecter des concentrations d'hydrogène aussi faibles que 50 ppm et peut être largement utilisé pour divers besoins industriels.

II. Caractéristiques du capteur d'hydrogène à semi-conducteur TGS821

* Haute sensibilité et sélectivité à l'hydrogène
* Bonne répétabilité de détection
* Circuit d'application simple
* Base en céramique adaptée aux environnements difficiles

III. Applications du capteur d'hydrogène à semi-conducteur TGS821 :
* Détection d'hydrogène pour les usages suivants :
- Maintenance de transformateurs
- Batteries
- Industrie sidérurgique
- Autres

IV. Caractéristiques de sensibilité du capteur d'hydrogène à semi-conducteur TGS821 :

Le graphique ci-dessous montre les courbes typiques de sensibilité, mesurées dans nos conditions de test standard (voir au verso).
L'axe vertical représente le rapport de résistance du capteur Rs/Ro, où Rs et Ro sont définis comme suit :
Rs = résistance du capteur dans des gaz à différentes concentrations
Ro = résistance du capteur dans 100 ppm d'hydrogène

V. Caractéristiques de température et d'humidité du capteur d'hydrogène à semi-conducteur TGS821 :

Le graphique ci-dessous montre des courbes caractéristiques représentatives de l'influence de la température et de l'humidité.
L'axe vertical représente le rapport de résistance du capteur Rs/Ro, où Rs et Ro sont définis comme suit :
Rs = résistance du capteur dans 100 ppm d'hydrogène à différentes températures et humidités
Ro = résistance du capteur dans 100 ppm d'hydrogène à 20 °C et 65 % HR
