Capteur à effet Hall unipolaire à haute sensibilité - AH506

L'AH506 est une puce de capteur à effet Hall unipolaire à haute sensibilité conçue sur la technologie BCDMOS. La puce comprend une compensation de température, un comparateur et un pilote de sortie. De plus, les contraintes mécaniques ont peu d'effet sur les paramètres magnétiques de la puce.

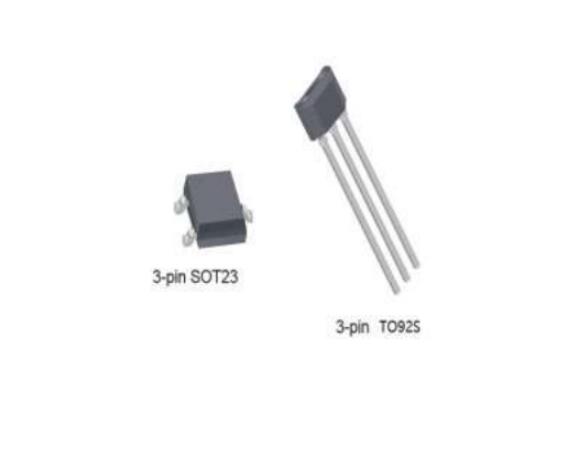

Cette série de capteurs convient aux environnements industriels et aux applications automobiles, avec une plage de température ambiante de -40 °C à 150 °C et une plage de tension d'alimentation de 2,7 V à 30 V. L'AH506 est disponible en trois boîtiers : TO92S, SOT23 (petit) et SOT23-3L, et les boîtiers sont conformes à la norme RoHS. Le produit est certifié AEC-Q100.

Un,Caractéristiques du capteur à effet Hall unipolaire à haute sensibilité -Caractéristiques de l'AH506 :

Certification automobile AEC-Q100 Grade 0
Tension de fonctionnement : 2,7 V à 30 V
ESD：±12kV
Forte capacité de suppression des contraintes mécaniques
Plage de température : -40 °C à 150 °C
La diminution de la densité de flux magnétique due à l'augmentation de la température est compensée par un coefficient de température négatif intégré
Protection de tension sur la broche d'alimentation
Convient pour l'automobile et l'industrie
Protection contre les surtensions jusqu'à 40 V

Deux,Caractéristiques du capteur à effet Hall unipolaire à haute sensibilité -Applications de l'AH506 :

Capteurs de vitesse et de régime

Capteurs de tachymètre, capteurs de débit

Moteurs à courant continu, commande de moteurs et de ventilateurs, commande de robots

Capteurs de proximité, capteurs de position

Boucles de ceinture de sécurité, capots, serrures de hayon

Actionnement de toit ouvrant / toit décapotable / hayon / porte arrière

Pédales de frein / embrayage

Direction assistée électrique (EPS)

Changement de vitesse de transmission

Moteur d'essuie-glace
