Capteur à interrupteur Hall unipolaire à haute sensibilité - AH510

L'AH510 est une puce à interrupteur Hall unipolaire à haute sensibilité conçue sur la technologie BCDMOS. La puce comprend une compensation de température, un comparateur et un pilote de sortie. De plus, les contraintes mécaniques ont peu d'effet sur les paramètres magnétiques de la puce.

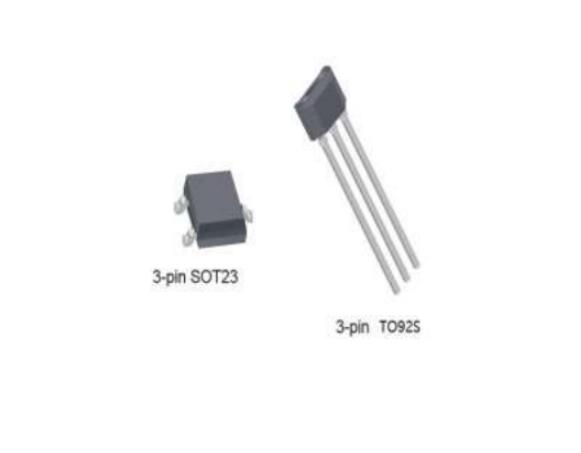

Cette série de capteurs à puce convient aux environnements industriels et aux applications automobiles, avec une plage de température ambiante de -40℃ à 150℃ et une plage de tension d'alimentation de 2,7 V à 30 V. L'AH510 est disponible en trois types de boîtiers : TO92S, SOT23 (petit) et SOT23-3L, et les boîtiers sont conformes à la norme RoHS. Le produit a été certifié AEC-Q100.

1.Capteur à effet Hall à interrupteur unipolaire haute sensibilité -Caractéristiques de l'AH510 :

Certification automobile AEC-Q100 Grade 0
Tension de fonctionnement : 2,7 V ～ 30 V
ESD：±12kV
Forte capacité de suppression des contraintes mécaniques
Plage de température : -40 ℃ ～ 150 ℃
La diminution de la densité de flux magnétique due à l'augmentation de la température est compensée par un coefficient de température négatif intégré
Les broches d'alimentation sont protégées contre les surtensions
Convient à l'automobile et à l'industrie
Protection contre les surtensions jusqu'à 40 V

2.Capteur à effet Hall à interrupteur unipolaire haute sensibilité -Applications de l'AH510 :

Capteurs de vitesse et de régime moteur (RPM)

Capteurs de tachymètre, capteurs de débit

Moteurs à courant continu, commande de moteurs et de ventilateurs, commande de robots

Capteurs de proximité, capteurs de position

Verrous de ceinture de sécurité, capot, hayon

Actionnement de toit ouvrant / toit amovible / hayon / porte de levage

Pédales de frein / d'embrayage

Système de direction assistée électrique (EPS)

Changement de vitesse de transmission

Moteur d'essuie-glace
