제품 소개

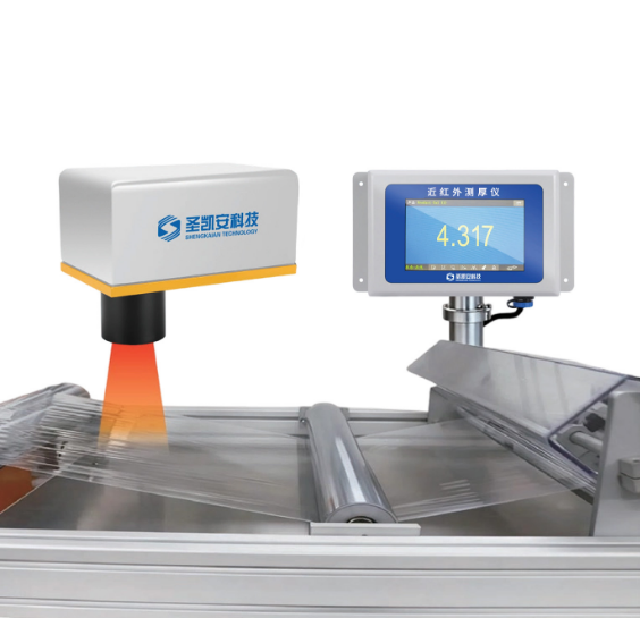

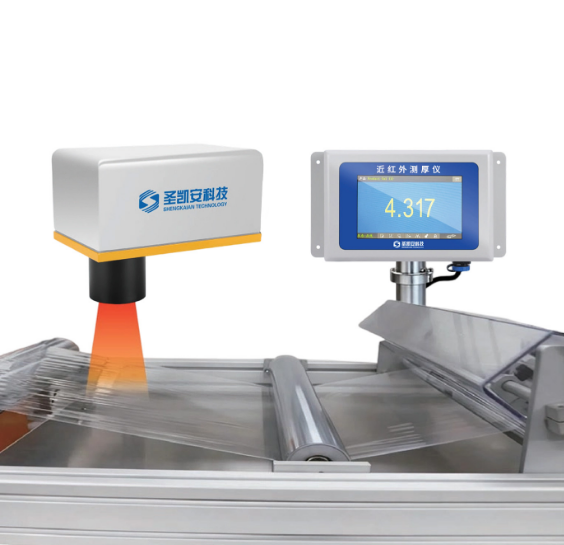

1. 보호막 근적외선 온라인 두께 측정, 비접촉 비파괴 검사 제품 개요
근적외선 온라인 두께 측정기는 근적외선 분광 흡수 원리에 기반한 비접촉식 롤 온라인 두께 및 면밀도 검사 장비입니다. 전체 시스템은 광학 탐지 유닛, 서보 스캐닝 메커니즘, 데이터 수집 모듈 및 산업용 컴퓨터 소프트웨어로 구성되며 코팅기, 캐스팅기, 라미네이팅기 등의 롤 생산 라인에 직접 설치할 수 있습니다. 이 장비는 고분자 필름, 유기 코팅, 리튬전지 분리막, 부직포, 테이프 등 유연한 기재를 연속적이고 비파괴적으로 온라인 검사할 수 있으며 정지 및 샘플링이 필요 없습니다. 롤 전체 폭의 두께 균일성을 실시간으로 모니터링하고 신호 출력을 지원하여 생산 라인 폐쇄 루프 조절을 실현하며 제품 품질을 안정화하고 불량품 손실을 줄입니다. 리튬 배터리, 광학 필름, 포장, 방수 재료, 접착 라벨 등 롤 산업에 널리 사용되어 생산 품질의 디지털 관리에 도움이 됩니다.
2. 보호막 근적외선 온라인 두께 측정, 비접촉 비파괴 검사 제품 소개
근적외선 온라인 두께 측정기는 광학 비접촉 측정 방식을 채택하여 측정 프로브가 재료와 접촉하지 않아 유연한 롤 재료에 흠집이나 압흔을 내지 않습니다. 서보 스캐닝 메커니즘이 광학 프로브를 구동하여 롤 재료 전체 폭을 가로로 왕복 스캔하고 실시간으로 두께 데이터를 수집하여 두께 곡선, 두께 극값, 평균값 등의 정보를 생성합니다. 시스템에는 데이터 저장, 한계 초과 시 음향 및 광 알람, 생산 보고서 내보내기 기능이 내장되어 있으며 RS485, 4-20mA, 이더넷 등의 신호를 지원하여 PLC, 상위 컴퓨터, MES 시스템에 연결하여 코팅 도포량의 폐쇄 루프 자동 제어를 실현합니다. 생산 라인 폭, 이송 속도, 측정 기재에 따라 비표준 맞춤 제작이 가능하며 광폭/협폭, 고속/중저속 다양한 코팅 롤 생산 라인에 적합합니다. 기존 접촉식 두께 측정 및 수동 샘플링 검사와 비교하여 샘플링 누락, 기재 긁힘, 검사 지연 등의 문제를 피할 수 있어 롤 코팅 공정의 품질 향상 및 소모 절감을 위한 온라인 검사 솔루션입니다. 유기 코팅, 고분자 필름, 종이 기반 코팅, 핫멜트 접착층, 분리막, 이형 필름, 알루미늄 플라스틱 필름 등 유기 기재 검사에 적합합니다.
3. 보호막 근적외선 온라인 두께 측정, 비접촉 비파괴 검사 기능 특징
- 비접촉 비파괴 측정: 광학 탐지, 프로브가 재료에 접촉하지 않아 압흔이 없으며 롤 표면을 보호.
- 전체 폭 서보 스캔 모니터링: 전체 폭 롤 재료를 가로로 스캔하여 두께를 연속 수집하고 실시간으로 두께 곡선을 표시.
- 두께 및 면밀도 동시 검사: 단일 장비가 두께와 면밀도 두 가지 핵심 공정 데이터를 동시에 출력.
- 두께 한계 초과 자동 알람: 사용자 정의 상하한 임계값, 초과 시 음향 및 광 + 소프트웨어 팝업 알람으로 불량품 차단.
- 생산 라인 폐쇄 루프 연동 제어: 아날로그/디지털 신호 출력, 코팅 장비와 연동하여 코팅량 자동 조절.
- 생산 데이터 저장 및 추적: 생산 기록 자동 저장, 이력 곡선 조회, 보고서 내보내기 지원.
- 지능형 알고리즘 간섭 방지: 내장 온도 보상 알고리즘으로 분진, 환경 온도 드리프트가 측정 정밀도에 미치는 영향 감소.
- 풍부한 통신 인터페이스: RS485, 4-20mA, 이더넷, PLC, 상위 컴퓨터, MES 시스템 연결 호환.
- 다중 기재 호환 검사: 필름, 코팅층, 부직포, 리튬전지 분리막, 테이프, 포장 필름 모두 측정 가능.
- 모듈식 전체 구조: 설치 및 시운전 간편, 유지보수 용이, 노후 롤 생산 라인 개조 및 업그레이드 가능.
- 원격 데이터 조회: 원격 두께 데이터 접근 지원, 공정 담당자가 원격으로 생산 라인 상태 모니터링 용이.
- 미크론급 고정밀 검사: 미세한 두께 변동 포착, 공정 최적화, 완제품 수율 향상.
4. 보호막 근적외선 온라인 두께 측정, 비접촉 비파괴 검사 기술 파라미터
표
| 프로젝트 | 매개변수 사양 |
|---|---|
| 측정 원리 | 근적외선 분광 흡수법 |
| 측정 방식 | 서보 가로 스캔 / 고정 지점 측정, 전환 가능 |
| 측정 대상 | 유기 박막, 고분자 코팅, 부직포, 리튬전지 분리막, 접착층 등 유기 기재 |
| 측정 범위 | 0.1μm ~ 2000μm (기재에 따라 맞춤) |
| 측정 정밀도 | ±0.2% FS（재료 및 현장 조건에 따라 다름） |
| 롤 폭 | 50mm ~ 3200mm, 비표준 맞춤 지원 |
| 생산 라인 이송 속도 | 0～600m/min |
| 스캔 이동 속도 | 0.1 ~ 2m/s, 조절 가능 |
| 통신 인터페이스 | RS485, 4-20mA, 이더넷, 디지털 입력/출력 |
| 알람 방식 | 음향 및 광 알람, 소프트웨어 팝업 알람 |
| 전원 사양 | AC220V±10%，50Hz |
| 작동 환경 온도 | 5℃～45℃ |
| 작동 상대 습도 | ≤85%, 무응축 |
| 데이터 저장 | 로컬 하드 디스크 저장, U 디스크 보고서 내보내기 지원 |
| 설치 형태 | 랙 마운트형, 생산 라인 설치 브래킷 포함 |
| 보호 등급 | 전기 제어 캐비닛 IP54, 광학 프로브 IP50 |
