제품 소개
1. 4-20mA 수분 변환 모듈 제품 소개
근적외선 온라인 수분계는비접촉, 비파괴, 연속 실시간 함수율 검출 장비，물 분자의 근적외선 스펙트럼 흡수-확산 반사 원리 기반으로 작동합니다. 프로브는 벨트 컨베이어, 슈트, 건조 배출구 상부에 설치되며, 시료 채취 불필요, 재료 비접촉, 밀리초 단위로 재료의 실시간 수분을 읽고, PLC, DCS 제어 시스템과 직접 연동하여 건조, 가습 공정 폐쇄 루프 자동 제어를 실현하며, 오프라인 검사 지연 문제를 해결하고 완제품 함수율 안정화, 건조 에너지 소비 절감을 실현하는 산업 생산 라인 수분 지능형 관리 전용 기기입니다.

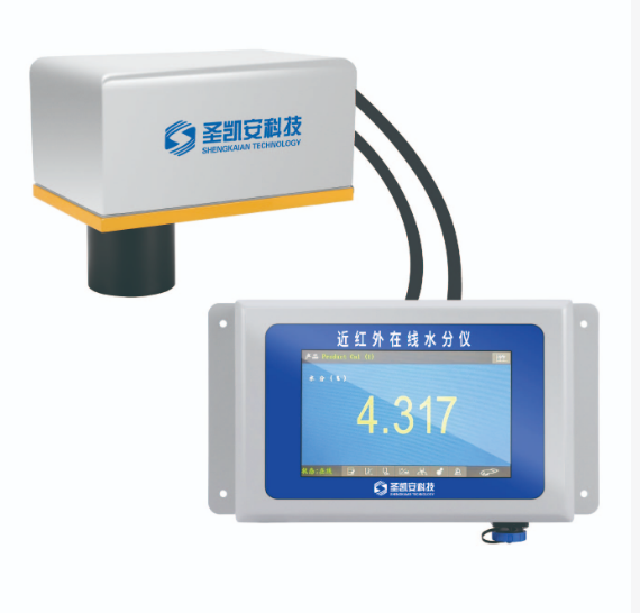

전체 장비는검출 프로브 + 제어 호스트 + 신호 케이블세 부분으로 구성; 다중 재료 곡선 저장, 온도 분진 보상 지원, 작업장 분진, 고온, 고습 등 혹독한 조건 적응, 24시간 무중단 운전.
핵심 원리: 물 분자는 특정 파장대의 근적외선을 흡수하며, 기기는 광원을 발사하여 재료 표면을 조사하고 반사광 신호를 수신하여 내장 알고리즘 모델을 통해 재료의 함수율 수치를 계산합니다. 검출 과정은재료 손상 없음，소모품 없음.
2. 4-20mA 수분 변환 모듈 주요 기능
- 실시간 연속 검출：생산 라인 동적 재료 연속 측정, 실시간 함수율 표시, 빠른 응답 속도, 검출 지연 없음
- 비접촉 비파괴 측정：프로브가 재료에 접촉하지 않아 시료 손실 없음, 재료 오염 없음
- 다중 재료 곡선 저장：다수의 교정 곡선 내장, 다양한 재료 원클릭 전환, 일기다용
- 지능형 보상 알고리즘：온도 보상, 분진 보상, 재료 색상/두께 보상, 환경 간섭 감소, 측정 안정
- 데이터 실시간 출력：4-20mA 아날로그, RS485-Modbus 디지털 신호, PLC, 산업용 제어 화면, 상위 컴퓨터 시스템과 연동, 건조기와 연동하여 건조 파라미터 자동 조절 가능, 생산 라인 수분 폐쇄 루프 제어
- 데이터 저장 추적：과거 수분 데이터 저장, 보고서 내보내기, 생산 품질 기록 조회 가능
- 한계 초과 알람：수분이 설정 임계값보다 높거나 낮을 때 음향광 알람, 불합격 재료 즉시 경고
- 터치 조작：호스트 컬러 터치스크린, 파라미터 설정, 곡선 교정, 실시간 데이터 조회 간편
- 원격 모니터링(선택사항): 사물인터넷 클라우드 플랫폼 지원, 컴퓨터, 휴대폰으로 생산 라인 수분 데이터 원격 조회
- 빈번한 유지보수 불필요：프로브 창에 자체 퍼지 인터페이스(선택사항), 분진 부착 감소, 청소 빈도 절감
3. 4-20mA 수분 변환 모듈 기술 사양(범용 표준 버전, 필요에 따라 수정 가능)
표
| 프로젝트 | 매개변수 사양 |
|---|---|
| 측정 원리 | 근적외선 확산 반사 분광법 |
| 측정 수분 범위 | 0-60%(재료에 따라 측정 범위 0-100% 맞춤 가능) |
| 측정 정밀도 | ±0.1%～±0.5%(재료 종류, 표면 상태에 영향받음) |
| 해상도 | 0.01% |
| 반복성 | ≤±0.2% |
| 응답 시간 | 밀리초 단위, 0-60s 조절 가능 필터 시간 |
| 측정 광점 직경 | Φ60‑90mm |
| 표준 측정 거리 | 250mm±100mm(설치 높이 조절 가능) |
| 신호 출력 | 4‑20mA、RS485（Modbus‑RTU） |
| 교정 곡선 | 최대 100개 재료 곡선 저장 |
| 디스플레이 | 7인치 산업용 터치스크린 |
| 프로브 보호 등급 | IP65 |
| 작동 환경 온도 | 0℃‑50℃ |
| 환경 습도 | 5-90% RH, 결로 없음 |
| 전원 공급 | AC220V 50Hz |
| 설치 방식 | 브래킷 행거 장착, 벨트/슈트 상부 |
| 방폭 버전 | 방폭형(Ex) 맞춤 제작 가능 |
4. 4-20mA 수분 변환 모듈 산업 응용 및 적용 물질
1. 곡물 사료 업종
밀, 옥수수, 쌀, 밀가루, 대두박, 펠릿 사료, 프리믹스, 짚 등; 건조 공정, 벨트 컨베이어 수분 모니터링, 사료 완제품 수분 안정화, 곰팡이 위험 감소.
2. 리튬배터리 / 신에너지 소재
인산철리튬, 탄산리튬, 흑연 분말, 음극재, 세라믹 분말; 분말 건조 배출 수분 온라인 관리, 배터리 재료 품질 보장.
3. 화학 분말 업종
비료, 요소, 탄산칼슘, 이산화티타늄, 무기염, 수지 분말, 안료; 생산 라인 함수율 실시간 모니터링, 덩어리화 감소.
4. 식품 가공
전분, 백설탕, 분유, 차, 견과류, 조미료, 과일채소 분말; 비파괴 검사로 식품 안전 보장.
5. 담배 업종
잎담배, 각초, 재건조 생산 라인, 가습, 건조 공정 폐쇄 루프 수분 제어.
6. 건축자재 광산 석탄
석탄, 석회석, 광재, 모래자갈, 점토; 벨트 컨베이어 수분 검출, 건조, 소성 공정 최적화.
7. 제지 목재
목편, 목분, 펄프, 판지, 종이 코팅 수분 온라인 모니터링.
8. 섬유
실, 직물, 부직포 함수율 온라인 검출.
주요 응용 분야
- 공정 제어 — 화학, 식품, 제약 등 산업 공정에서 수분 함량을 실시간 모니터링하고 제어합니다.
- 환경 모니터링 — 대기 습도 및 수분 데이터를 수집하여 환경 관리 시스템에 활용합니다.
- HVAC 시스템 — 냉난방 및 공조 시스템에서 습도 제어를 위한 수분 측정에 사용됩니다.
- 농업 및 온실 — 작물 재배 환경의 습도와 수분을 모니터링하여 최적의 생육 조건을 유지합니다.
