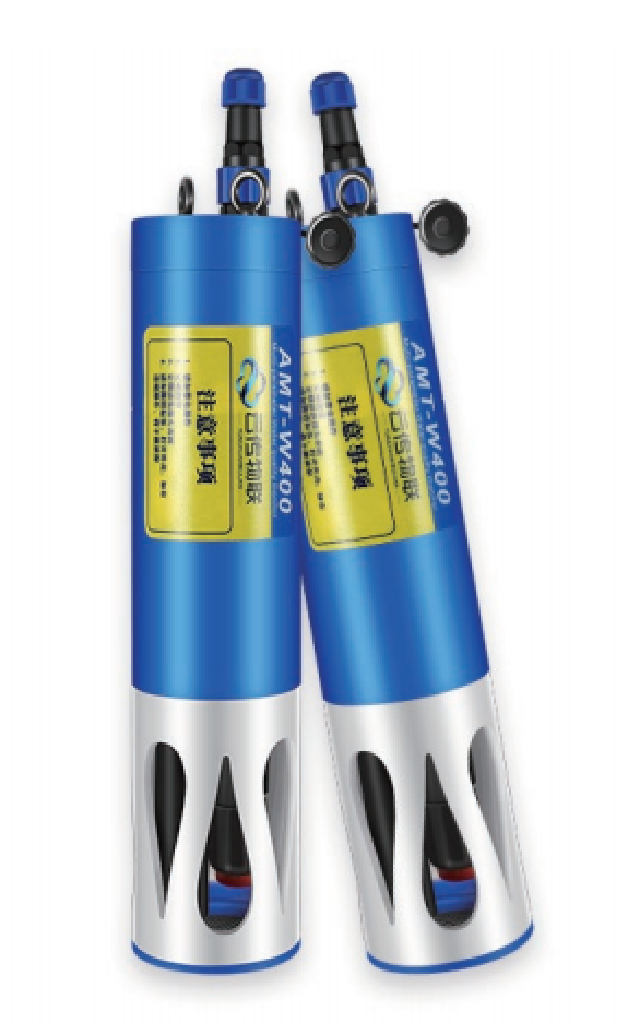

자체 세정 수질 5대 파라미터 센서 온라인 감지 - AMT-W400

자체 세정 수질 5대 파라미터 센서 온라인 감지

소개

일반 5파라미터는 수온,pH, 용존산소 (DO), 전도도, 탁도, 지표수, 저수지, 수원지, 하수, 관망 온라인 모니터링에 널리 사용, 준수 HJ/T9698、HJ915 시리즈 등 환경보호 산업 표준, 범용 본체 요구사항, 각 파라미터 전용 기술 지표, 기계 구조, 통신 전기, 교정 유지보수, 환경 적응성 6대 모듈로 구분.



1. 범용 총체 기술 요구사항

측정 원리

pH：복합 유리 전극법;

전도도: 4극 / 2극 전극법;

용존산소: 형광법 우선 (막 불필요, 유지보수 최소), 전기화학 극보법도 가능;

탁도:90° 적외선 산란광법 (ISO7027수색도 간섭 방지);

수온: 서미스터, 모든 파라미터는 내장 자동 온도 보상 필수.

출력 형식: 디지털 센서,RS485 ModbusRTU, 지원 HJ212 프로토콜, 수질 자동 측정소 연동 가능; 아날로그 출력은 예비용으로만.

기능 구성: 고장 자체 진단, 이상 경보 지원; 자동 세척 우선 구성 (브러시식 / 분사 세척), 진흙, 생물 부착 오염 감소; 정전 재시작 시 자동 복구; 데이터 로컬 캐시, 네트워크 단절 시 데이터 손실 없음.

모니터링 모드: 침수식 설치 지원, 원수 직접 측정, 여과 전처리 불가 (5파라미터는 수样 여과 불허)

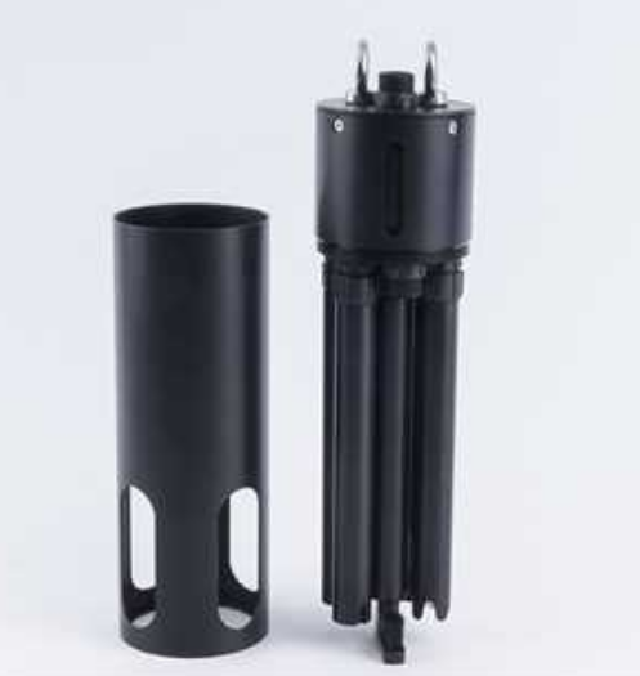

자체 세정 수질 5대 파라미터 센서 온라인 감지

2. 각 파라미터 핵심 성능 기술 지표

지표수 온라인 모니터링 시나리오에 적용, 산업 표준 대표 지표 중화인민공화국...

표

파라미터 측정 범위 정확도 반복성 비고

수온 0～50℃ ±0.5℃ ≤0.2℃ 나머지 파라미터 보상 소스로 사용

pH 0～14pH ±0.1pH ≤0.1pH 드리프트≤±0.1pH/24h

전기전도도 0200 mS/cm ±1%FS ≤0.5%FS 자동 온도 보상至 25℃

용존산소 020mg/L（0200% 포화도) ±0.3mg/L ≤0.2mg/L 형광법, 공기 교정

탁도 01000NTU ±5% 판독값 또는 ±0.3NTU 최대 ≤2% 판독값 고탁도 시 측정 범위 확장 가능

비교 검수 허용 편차 (현장 비교) 수온:±0.5℃

 pH：±0.5pH

용존산소: ±0.8mg/L

전도도: >100μS/cm ±10%；≤100μS/cm ±10μS/cm

탁도 저/ 극고 구간은 표준물질로 검증.



3. 기계 및 재질 요구사항

보호 등급: 센서 프로브 IP68장기 수중 침수 가능; 케이블 방수 커넥터, 수압 내성≥0.6MPa。

하우징 재질: 본체 316L 스테인리스강; 해수 조건은 316L 티타늄 도금; 씰링 링은 불소 고무 사용, 산알칼리 부식 내성; 케이블 가수분해 내성, 조류 부식 방지.

설치 방식: 침수식, 부표식, 유통조식 지원; 프로브 설치 시 기포가 감지면을 가리지 않도록 하고 하상 퇴적 구역 회피.

유속: 적용 수样 유속≤2.5m/s, 유속 과대 시 보호 커버 장착 필요.

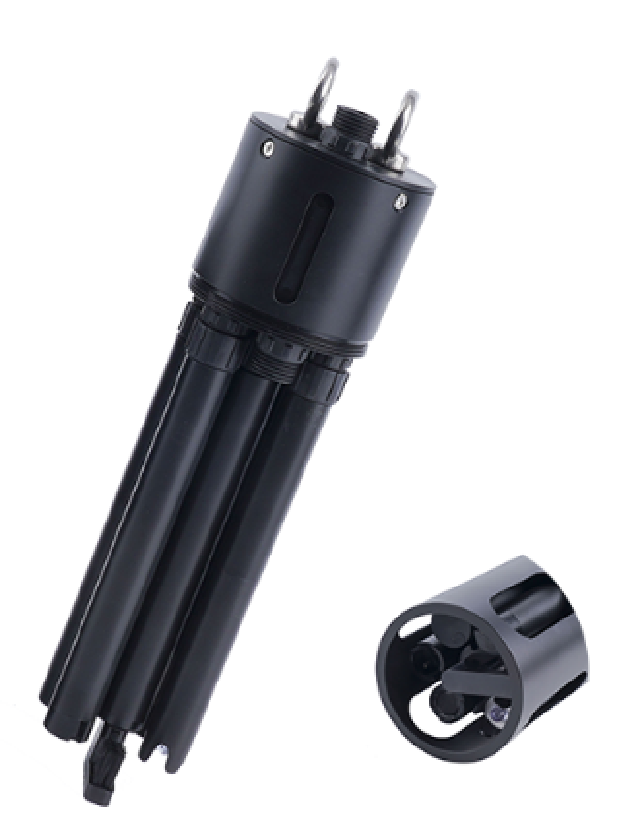

자체 세정 수질 5대 파라미터 센서 온라인 감지

4. 전기 및 환경 적응성

전원:DC1224V DC 전원 공급, 저전력 소비, 야외 태양광 전원 사이트에 적합.

작동 환경 온도: 센서 본체10～60℃; 피측정 수样045℃。

보관 온도15～65℃; 결로 방지, 습기 방지, 야외 노천, 수중 습한 환경 적응.



5. 교정, 유지보수 및 수명 요구사항

교정 방식

pH：2점 표준 완충액 교정;

전도도: 표준 용액 교정;

용존산소: 공기 포화 교정;

탁도: 포르마진 표준 탁도액 교정.

센서 예상 사용 수명:

 pH 전극:12 년; 용존산소 형광 캡:12 년; 탁도 광원:≥3 년; 전도도, 온도 프로브 수명 더 김.

운영 요구사항: 교체 가능한 소모품 부품 구비 (pH 멤브레인 헤드,DO 형광막, 씰링 링), 현장 교체 용이, 본체 공장 반송 불필요.

자체 세정 수질 5대 파라미터 센서 온라인 감지

6. 소프트웨어 및 데이터 요구사항

원시 측정값, 온도 보상 후 결과, 장비 상태 코드, 고장 코드 출력;

원격 센서 파라미터 판독, 원격 교정, 세척 트리거 지원;

데이터 저장: 센서 로컬에 이력 기록 저장 가능; 생태환경 모니터링 플랫폼 연동 지원 HJ2122017 전송 프로토콜.
