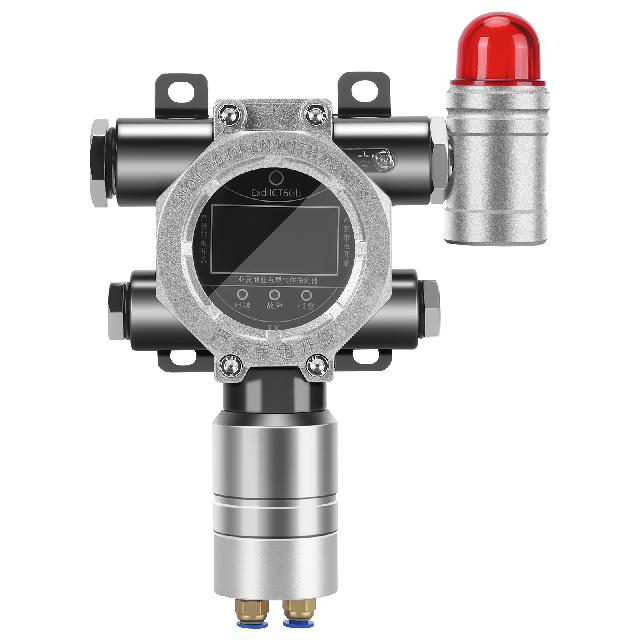

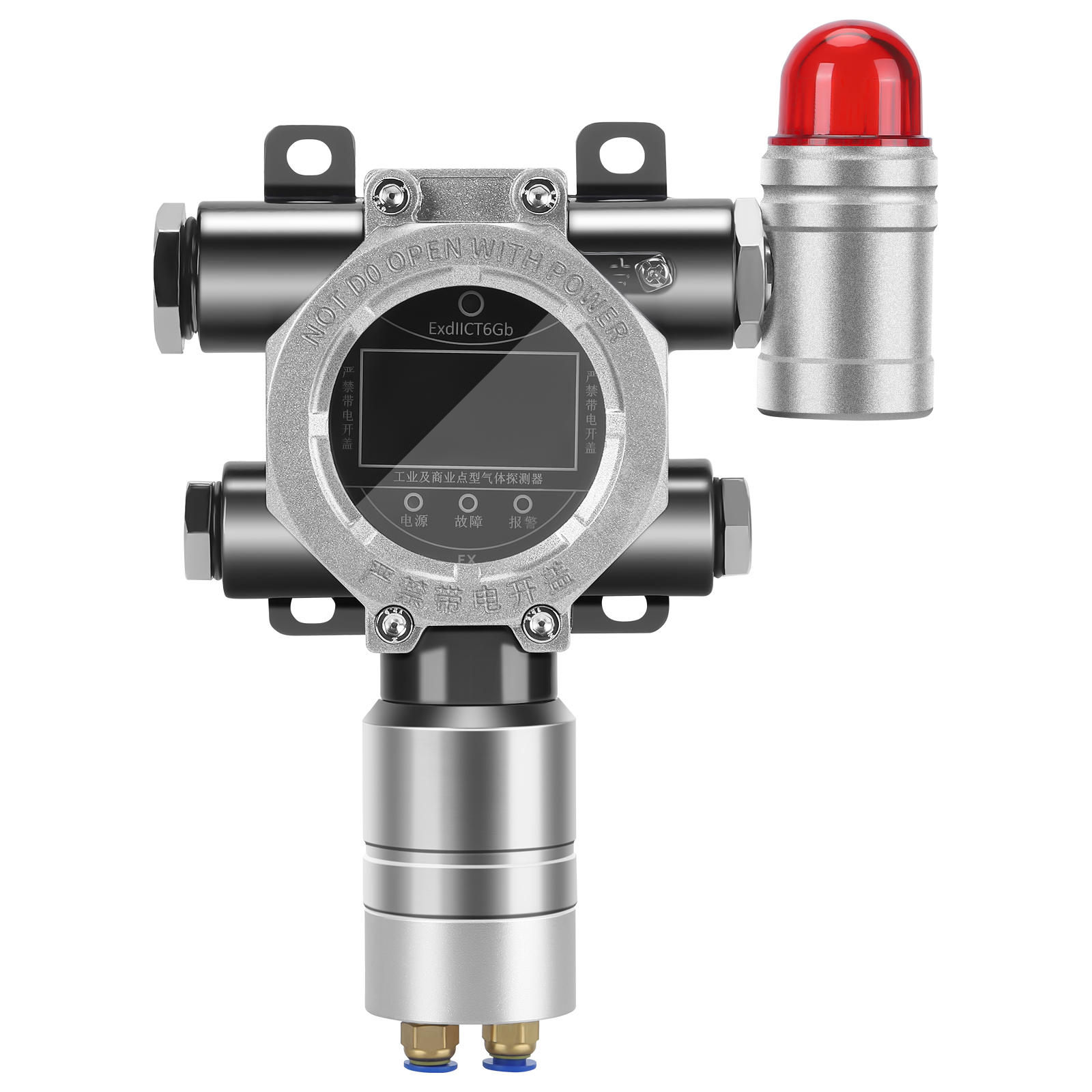

기계실 냉매 농도 경보 호스트 - SKA/NE-301(R 1 3 4 a )

氟利昂（冷媒 / 制冷剂）气体报警器

也叫**制冷剂泄漏报警器**，用于制冷机房、冷库、中央空调机房，检测 R22、R134a、R404A、R410A、R32 等冷媒泄漏；风险主要是**密闭空间窒息缺氧，R32 还存在燃烧风险**，高报警联动事故排风机、电磁阀切断冷媒管路中国建筑科...。

>
> 依据规范：**GB50072‑2021 冷库设计标准、GB/T50493‑2019 可燃有毒气体检测报警设计标准**中国建筑科...。

一、设备分类

1. **固定式（工程验收必选）**
由**探测器探头 + 报警控制器主机**组成，24 小时在线监测；主机可接多路探头，继电器输出联动风机、切断阀；支持 4‑20mA / RS485‑Modbus 上传 PLC、中控。

- 防爆探头：制冷机房爆炸危险区域必须选用，防爆等级**Ex d IIC T6 Gb**，防护 IP66。

2. **便携式手持检漏仪**：检修查漏用，不做长期在线监控。

二、传感器选型（重中之重）

✅ **NDIR 红外（优先，验收项目首选）**

- 适配：R22/R134a/R404A/R410A/R32 全部常见冷媒
- 优点：抗水汽、酒精、油烟干扰，不误报；寿命 5‑10 年；冷库高湿环境稳定。
❌ **半导体传感器**：价格便宜，极易受水汽、清洗剂干扰，误报高，**不能用于验收项目**。
⚠️ **催化燃烧**：仅测 R32、R290 可燃冷媒；**完全测不到 R22/R134a/R410A**，不能单独做普通氟利昂检测。

>
> ❗普通电化学传感器大多**不能检测 HFC 氟利昂冷媒**，采购务必确认检测原理。

三、安装高度（由冷媒比重决定）

표

| 冷媒类型 | 代表制冷剂 | 安装位置 |
| --- | --- | --- |
| 比空气重，向下沉积 | R22、R404A | 探头距离地面**30‑60cm，传感器口朝下**，靠近压缩机、法兰阀门 |
| 比空气轻，向上漂浮 | R32、R410A | 探头距离顶棚**30‑60cm**，布置在机房上部易积聚区域 |

- 单探测器室内保护半径**≤7.5m**，泄漏源附近加密布点；避开风机直吹、滴水、高温位置。
- 控制器主机壁挂 1.4‑1.6m，放在值班室；高报警信号**强制联动事故排风机**，这是规范硬性要求中国建筑科...。

## 四、量程与两级报警设定

1. A1 类不燃冷媒（R134a/R410A/R22/R404A，窒息风险）**

- 量程：**0‑1000ppm / 0‑5000ppm**
- 行业常用：低报警**200‑500ppm（预警）**；高报警**800‑1000ppm，联动排风**。

2. **A2L 可燃冷媒 R32**

- 两套监测：红外测 ppm 浓度窒息风险；催化燃烧测**% LEL 爆炸下限**
- 可燃报警：低报≤**25%LEL**；高报≤**50%LEL**，联动排风，必要连锁停机中国建筑科...。

五、验收需要的资质文件

固定式探测器必须具备：

1. **CPA 计量器具型式批准证书**
2. **CMC 计量制造许可**
3. **防爆合格证（机房防爆区）**
执行标准：GB15322.1‑2019、GB/T50493‑2019、GB50072‑2021。

六、日常维护

1. 普通机房**每年校准 1 次**；冷库高湿结霜环境建议**每半年校准**。
2. 定期清理探头进气口冰霜、灰尘，防止堵塞。
3. NDIR 红外传感器寿命 5‑10 年，到期整体更换探头。

七、高频踩坑提醒

1. ❌拿普通可燃气体报警器测 R22/R134a：完全测不出，发生重大泄漏不报。
2. ❌所有探头统一装地面：R32/R410A 上浮聚集在天花板，地面探头检测不到。
3. ❌只报警，不联动事故排风：泄漏后人员缺氧窒息风险依旧存在，不符合冷库规范。
4. ❌选用半导体探头做工程验收：大量误报，安监、消防验收不通过。
