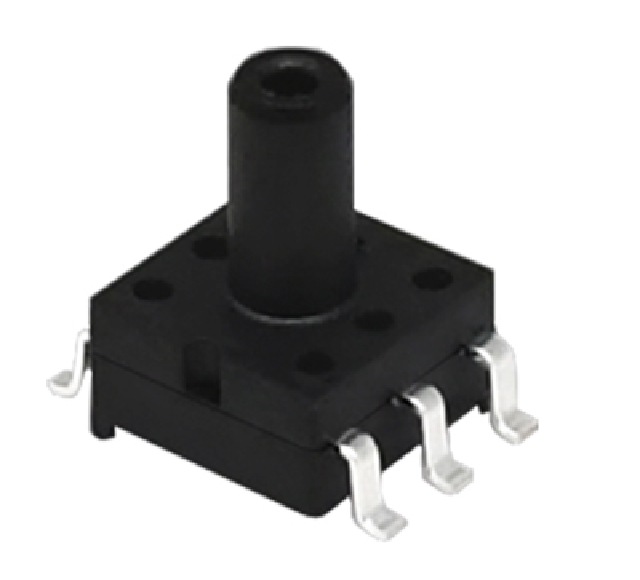

AMTAGR10 게이지압형 압력 센서 - AMTAGR10
| 파라미터 | 수치 |
|---|---|
| 제품 모델 | AMTAGR10 |
| 표준 범위 | 5、10、40、100、200、350kPa |
| 정전압 전원 공급 | <15V |
| 정전류 전원 공급 | <3mA |
| 작동 온도 | -30~100℃ |
| 보관 온도 | -40~150℃ |
| 브리지 저항 | 4000~6000Ω |
| 영점 출력 | 20~40mV (≤5kPa) 、 -10~10mV (≥10kPa) |
| 풀 스케일 출력 | 5kPa: 95mV (일반값) 10kPa: 50mV (일반값) 40kPa: 75mV (일반값) 100kPa: 90mV (일반값) 200kPa: 90mV (일반값) |
제품 모델: AMTAGR10
제품 소개
AMTAGR10 게이지압형 시리즈 압력 센서는 생물의학, 진공 부압 및 가전 등의 분야에 적합하며, 그 핵심은 MEMS 기술로 가공된 압저항식 압력 감지 칩입니다. 이 칩은 탄성막과 막 위에 집적된 네 개의 압저항으로 구성됩니다. 네 개의 압저항은 휘트스톤 브리지 구조를 형성하며, 탄성막에 압력이 작용할 때 브리지는 가해진 압력과 선형 비례 관계를 갖는 전압 출력 신호를 생성하므로 휘트스톤 브리지의 출력 전압을 측정하여 압력 값을 계산할 수 있습니다.
AMTAGR10 게이지압형 시리즈 압력 센서는 표준 SOP6 패키지를 채택하여 사용자가 표면 실장 방식으로 설치하기 편리합니다. AMTAGR10은 우수한 선형성, 반복성, 높은 감도와 안정성을 가지고 있습니다
주요 응용 분야
- 생의학 기기 — 혈압, 호흡 등 생체 압력 모니터링 및 의료 기기용
- 진공 시스템 — 진공 네거티브 압력 측정 및 제어 시스템용
- 가전 제품 — 세탁기, 청소기 등 가전의 압력 감지용
- 산업 자동화 — 공정 압력 모니터링 및 제어용
