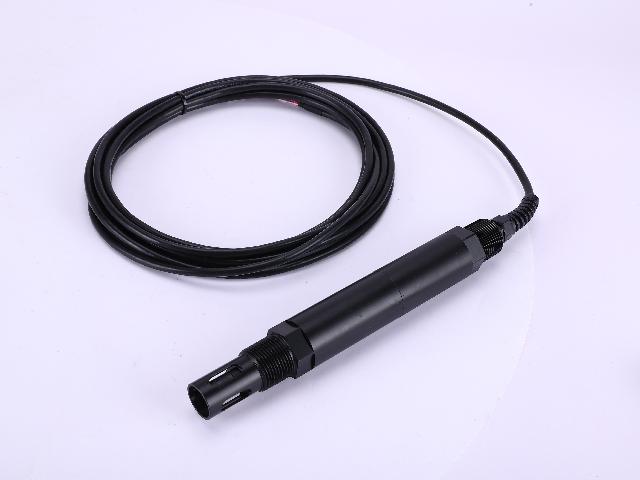

자동 진단 잔류 염소 온라인 센서 - AMT-YL300

자동 진단 잔류 염소 온라인 센서

1. 측정 원리

주류는 삼전극 정전위(정전압) 막 전기화학법(폴라로그래피 막법):

센서는 작업전극, 대향전극, 기준전극으로 구성되며 전단에 선택적 투과막이 있음;

시료 중의 차아염소산(HOCl(유리 잔류염소 유효 성분)이 막을 통과하여 작업전극 표면에서 산화환원 반응을 일으켜 미약한 확산 전류를 생성;

전류 크기와 잔류염소 농도는 선형 관계;

내장 칩이 동시에 수체 pH, 온도를 자동 보상하여 제거 pH, 온도가 잔류염소 형태에 미치는 간섭을 알고리즘으로 자동 보상하여 실제 잔류염소 농도를 환산하고 디지털 신호를 출력.

소수 광학형 스마트 잔류염소 센서는 DPD 분광 발색 원리로 정밀도가 더 높지만 시약을 정기적으로 보충해야 하므로 유지보수 비용이 더 높음.

2. 구조 구성

센싱 프로브: 백금 / 금 작업전극, 은/염화은 기준전극, 통기막 캡;

내장 감지 유닛: 온도 전극 통합, 많은 모델이 pH 전극;

신호 및 처리 모듈: 임베디드 MCU, 신호 증폭, 필터링, 교정 알고리즘;

통신 회로:RS485 Modbus-RTU, 일부는 동시에 지원 4-20mA 아날로그 출력;

외殼:316L 스테인리스 스틸 / ABS，IP68 방수, 파이프 유통조 설치 또는 침수식 설치 지원.

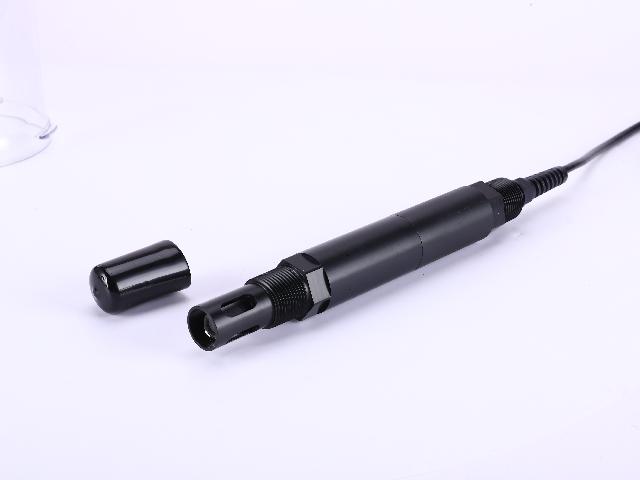

자동 진단 잔류 염소 온라인 센서

3. 핵심 특징(스마트 vs 전통 아날로그 잔류염소 전극)

디지털 신호 출력:RS485 Modbus, 항간섭성이 강하고 원거리 전송이 가능하며 다중 센서 버스 네트워킹 가능;

자동 보상:pH + 온도 이중 보상으로 잔류염소 측정이 pH, 수온에 크게 영향받는 문제 해결;

로컬 저장 및 자가 진단: 내장 교정 기록, 고장 자체 점검, 막 노화, 전극 오염 알림 가능;

시약 불필요 연속 모니터링: 전기화학 막식은 화학 시약을添加할 필요가 없어 장기 온라인 운영에 적합;

설치 유연성: 파이프 유통조, 침수식, 탱크 설치; 일부는 정류 구조로 수류 속도 간섭 감소;

유지보수 용이: 막 캡, 전극 개별 교체 가능, 교정 간단.

4. 전형적 기술 파라미터(일반 참고)

측정 대상: 유리 잔류염소(선택적 총염소)

측정 범위:0～5mg/L、0～10mg/L、0～20mg/L 선택 가능

분해능:0.01mg/L

정밀도:±5% FS, 저농도 구간에서 ±0.05mg/L

응답 시간 T90：20～60s

온도 측정:0～50℃, 자동 온도 보상

통신:RS485 Modbus RTU

보호 등급:IP68

전원:DC12～24V

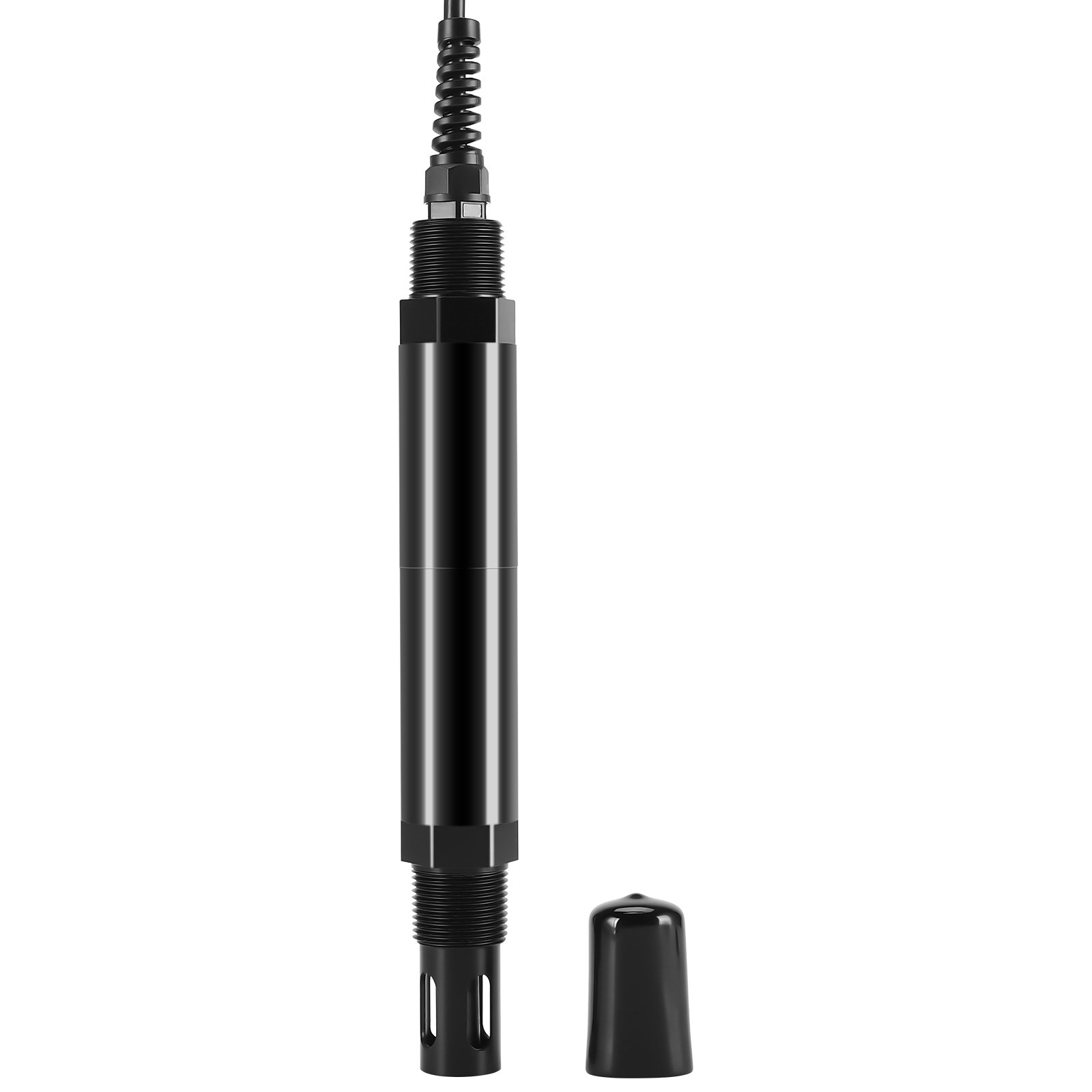

자동 진단 잔류 염소 온라인 센서

5. 응용 시나리오

상수도 공장: 출수, 여과수 잔류염소 온라인 모니터링;

2차 급수 / 관망 모니터링: 단지 펌프실, 관망 말단 수질 모니터링;

수영장, 온천수: 수영장 물 소독 잔류염소 실시간 모니터링;

산업용 수처리: 순환 냉각수, 중수 재이용, 역삼투 전처리;

하수 소독 공정: 차아염소산나트륨 / 이산화염소 소독 후尾水 모니터링.

6. 용도 가치

실시간 잔류염소 모니터링으로 잔류염소가过低하여 미생물이 번식하거나过高하여 소독 부산물이 생성되는 것을 방지;

염소 투입 펌프와 연동하여 자동 염소 투입 폐쇄 루프 제어 시스템 구성, 인력 절감, 수질 안정화;

데이터를 클라우드 플랫폼에 업로드하여 이력 조회, 초과 경보 지원, 수자원 환경 온라인 감독 충족;

인력 DPD 비색 검사 대체, 인력 샘플링 지연 및 연속 모니터링 불가 문제 해결.

7. 유지보수 요점

정기적으로 프로브 막 표면을 세척하여 조류,淤泥, 물때 부착 방지;

정기적으로 표준 용액으로 교정(일반적으로 1～3 개월에 한 번);

투과막은 사용 수명이 있으며 일반적으로 6～12 개월마다 막 캡 교체;

고탁도, 강유수 수체가 전극 막을 직접 충격하는 것 방지.
