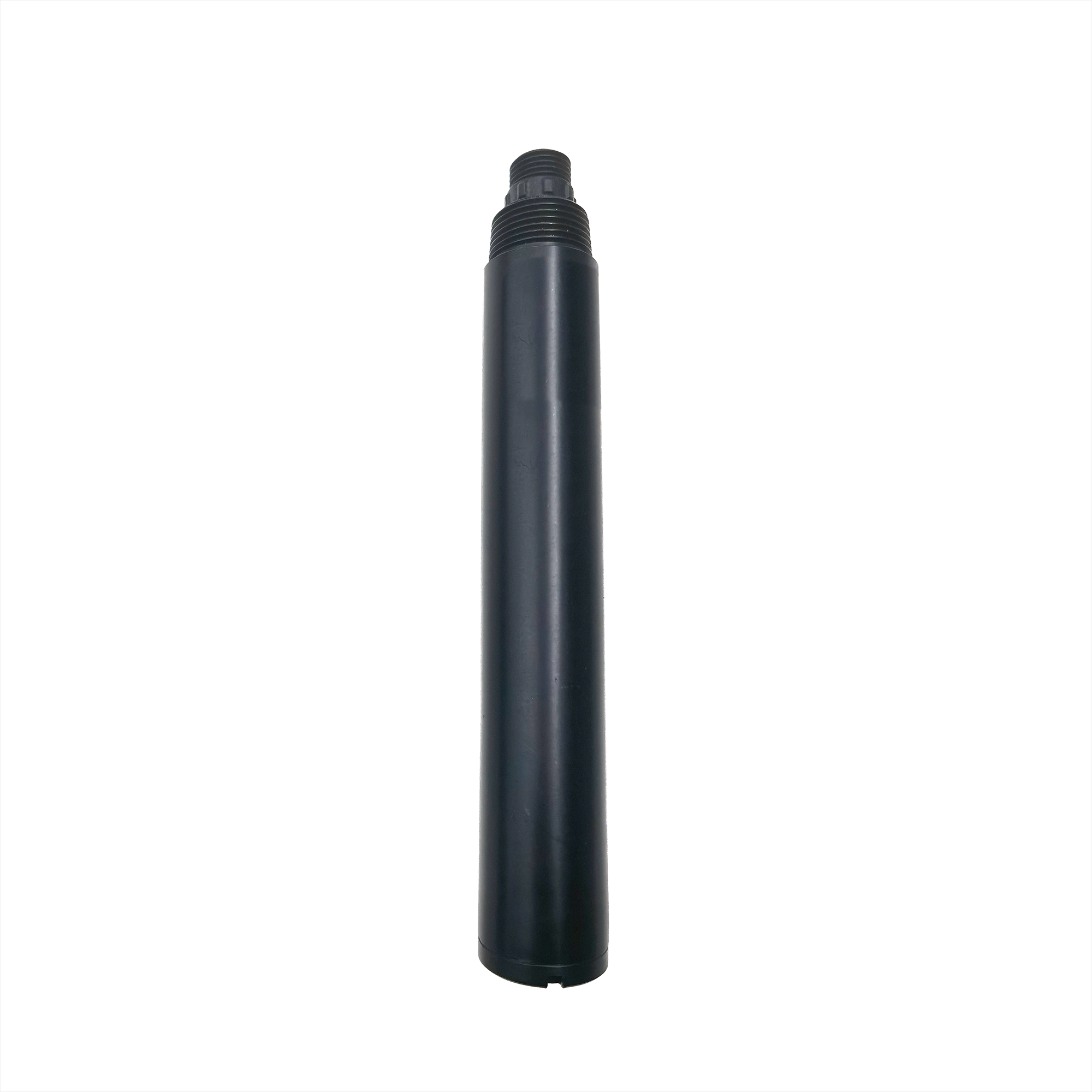

스마트 탁도 센서 자동 온도 보상 - AMT-ZD300

스마트 탁도 센서 자동 온도 보상

一、작동 원리

주류 채택90° 적외선 산란광 방식, ISO 7027 표준 준수:

860nm 적외선 LED 발광 빔을 수시료에 조사；

수중 부유 입자가 산란광을 발생시키고, 센서가 수직 90° 방향 산란광 강도；

내장 칩으로 온도 보상, 디지털 필터링, 선형 보정 수행, 탁도 값으로 환산 출력；

적외선 광원은 수시료 자체 색상으로 인한 측정 간섭을 줄일 수 있습니다。

일부 고급 모델은 이중 각도 검출 채택(90°+135°), 저탁도 및 고탁도 공정 측정 모두 고려。

탁도 단위:NTU / FNU；고농도는 부유물질 SS(mg/L) 출력 가능。

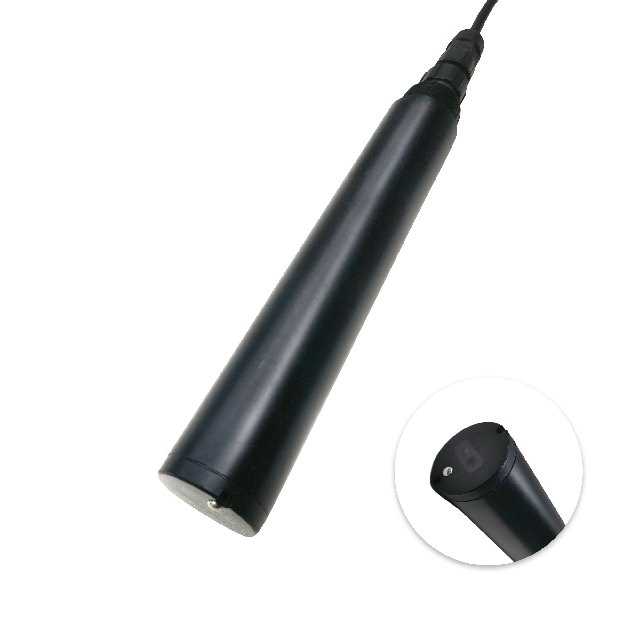

스마트 탁도 센서 자동 온도 보상

二、핵심 특징(일반 아날로그 탁도 프로브 대비)

디지털 로컬 연산: 센서 내부에서 신호 처리 완료, 이미 보정된 탁도 결과 출력, 상위 컴퓨터 연산에 의존하지 않음；교정 파라미터 저장, 고장 진단 지원。

통신 인터페이스: 표준 구성 RS485ModbusRTU；일부는 420mA 아날로그 출력도 동시 지원하여 신구 시스템 호환에 편리합니다。

보호 및 설치:IP68 침수식, 장기간 물에 담글 수 있음；재질: POM, 316L 스테인리스강；투입식, 배관 유통식 설치 지원。

지능형 기능

온도 자동 보상；디지털 필터링으로 노이즈 억제；

선택 가능한 기계식 자동 세척 브러시로 광학 창의 조류, 슬러지 부착 제거, 인력 유지보수 감소；

고장 자가진단: 광원 이상, 신호 오버플로 경보；

현장 원클릭 교정, 영점 및 다점 교정 지원。

전원:DC1224V 직류 전원, 현장 산업 제어 사용에 적합。

스마트 탁도 센서 자동 온도 보상

三、일반 기술 파라미터(국산 범용 모델)

표

프로젝트 파라미터

측정 범위 020NTU(음용수 저탁도)；0100NTU；01000NTU；04000NTU(하수) 맞춤 제작 가능

정확도 ±3% FS 또는 ±0.1~3NTU(큰 값 기준)；저탁도 모델은 0.01NTU 검출 한계 달성

해상도 0.011NTU，随量程变化

광원 860nm 적외선(ISO7027)；일부 레이저 660nm 모델은 극저탁도 시나리오에 사용

응답 시간 15s

작동 온도 0~60℃；압력 05bar

출력 RS485 Modbus RTU, 선택 가능 420mA

보호 등급 IP68



四、응용 시나리오

수도 공장: 원수, 여과지 유출수, 출하수, 관망 2차 공급수 저탁도 모니터링；

하수 처리: 유입수, 생화학조, 2차 침전조 유출수, 슬러지 탁도；

환경 모니터링: 하천, 저수지, 지표수 온라인 모니터링 스테이션；

산업 공정: 순환수, 막 처리 공정, 광산 폐수；

기타: 수산 양식, 수영장 수질 모니터링。



五、선정 요점

범위 선택

음용수: 우선 020NTU, 낮은 검출 한계 중시；

하수 / 하천: 01000NTU 또는 04000NTU；

자동 세척 브러시 필요 여부: 하수, 고조류 수체는 강력 권장, 그렇지 않으면 광학 창에 스케일이 쉽게 생겨 드리프트 발생；

설치 방식: 투입식(수조)/ 유통 셀식(배관)；

출력 프로토콜: 장비가 지원하는지 확인 Modbus RTU, 데이터 로거 / PLC와 매칭；

저탁도 측정 시나리오(＜1NTU), 일반 적외선 센서는 오차가 커지므로 전용 저탁도 모델 선택 권장。



六、자주 묻는 질문

측정 드리프트: 대부분 광학 창 오염, 정기 유지보수 또는 자동 세척 활성화；

기포 간섭: 기포는 탁도를 실제보다 높게 만들 수 있으므로 설치 시 용출류, 폭기 위치를 피할 것；

교정: 포르마진 표준 탁도액으로 영점 및 1점 / 다점 교정。
