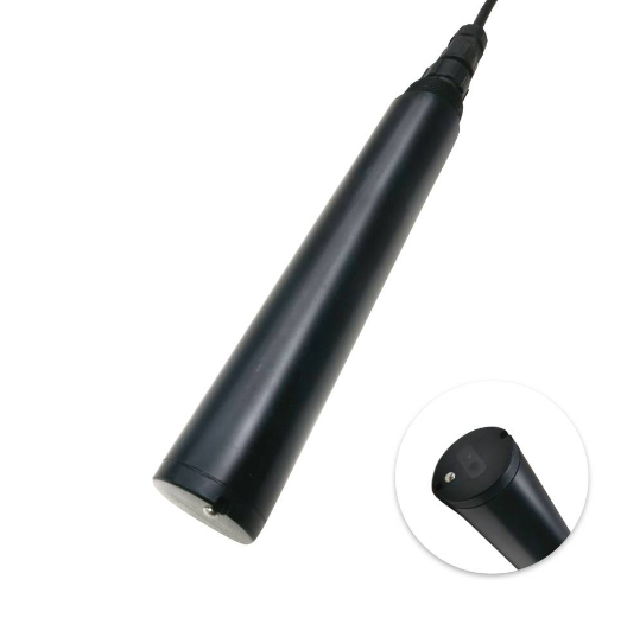

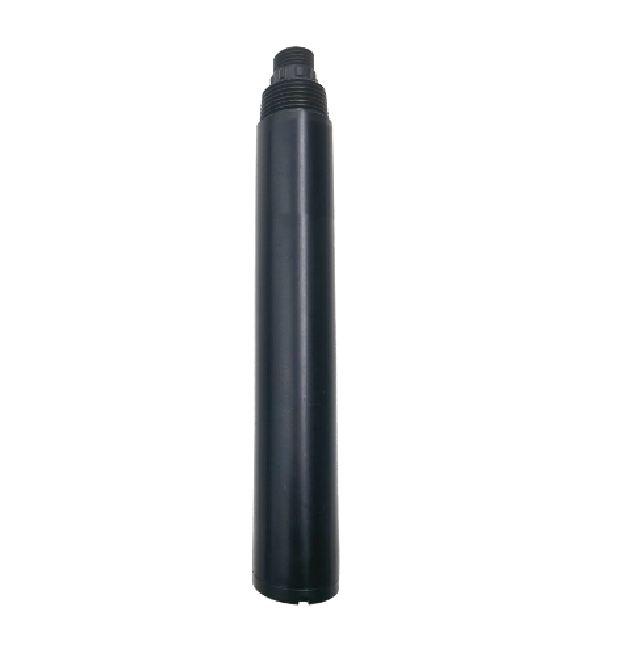

스마트 수산 설비 탁도 센서



스마트 수산 설비 탁도 센서는 수체의 혼탁 정도를 검출하는 데 전용으로 사용되는 수질 모니터링 핵심 장비로, 광학 검출 원리를 기반으로 수체 내 부유 입자, 콜로이드 불순물의 빛 산란, 흡수 변화를 포착하여 수체 탁도 값을 정확히 정량화하며, 시정 하수, 상수도 공급, 산업 순환수, 지표수 모니터링, 수산 양식 등 시나리오에 널리 사용됩니다. 이하 탁도 센서의 핵심 기술 파라미터, 파라미터 해석, 성능 지표 및 적응 요구 사항을 전면적으로 분석하여 장비의 핵심 성능과 응용 경계를 명확히 제시합니다.

一、智能水产设备浊度传感器核心测量参数

1. 측정 원리

주류 산업용 및 민용 탁도 센서는 모두90° 적외선 산란법(국제 ISO7027 표준 준수), 특정 파장의 적외선을 발사하여 수체 불순물의 90° 방향 산란광 강도를 검출하고 탁도 값을 정확히 환산하며, 환경광, 수체 색도 간섭을 효과적으로 회피하여 측정 안정성이 매우 강합니다. 일부 고정밀 장비는 이중 광로 비율 검출, 다각도 산란 검출 기술을 탑재하여 고저량정 측정 정밀도를 더욱 향상시킵니다. 일반적으로 사용되는 검출 광파장은 730nm-970nm 적외선 대역으로 각종 담수, 산업 폐수 검출 시나리오에 적합합니다.

2. 측정 량정

량정은 저, 중, 고 세 단계로 나뉘며 시나리오에 따라 필요에 맞게 선정할 수 있습니다. 주류 표준화 량정은 다음과 같으며 일부 모델은 맞춤형 량정을 지원합니다:

저량정：0-10NTU, 0-50NTU, 상수도, 정수, 지표수, 식수 출하 검출 등 저혼탁 수질 시나리오에 적용

중량정：0-200NTU, 0-1000NTU, 범용 량정, 산업 순환수, 수산 양식수, 경도 오염 지표수 등 일반 시나리오에 적합

고량정：0-3000NTU, 0-4000NTU, 고혼탁 수체에 대응하며 시정 하수, 공장 배수, 슬러지 침강 모니터링 등 시나리오에 적용

동시에 탁도와 부유물 농도는 양방향 환산이 가능하며 대응 부유물 측정 량정은0-4500mg/L, 하수 부유물 검출 요구를 충족합니다.

3. 측정 정밀도와 분해능

정밀도는 측정 데이터의 정확성을 결정하며 업계 일반 판정 규칙은 「백분율 오차와 고정 오차 중 큰 값 채택」이며 등급별 장비 파라미터 차이가 뚜렷합니다:

고정밀 실험실/정수급：정밀도±2% 판독값 또는 ±0.01NTU, 분해능 0.001NTU, 식수, 정밀 정수 장비 모니터링에 적합

일반 산업급：정밀도±5% 판독값 또는 ±0.3NTU, 분해능 0.1NTU, 대다수 산업, 시정 수질 모니터링 요구 충족

고탁도 하수급：정밀도±5% 판독값, 슬러지 입자 균일성의 영향을 받아 소폭 변동하며 고불순물 하수 검출에 적합

4. 반복성과 안정성

반복성은 센서가 동일 시료를 여러 번 측정한 결과의 일관성을 나타내며 장비 장기 안정 운행의 핵심 지표로 우수한 센서 반복성≤±1%, 영점 드리프트, 수치 점프 문제 없음. 장비는 장기 안정성을 갖추어 연속 온라인 모니터링 시 뚜렷한 데이터 편차가 없고 빈번한 교정이 필요 없습니다.

5. 응답 시간

수중 시료에 센서가 접촉한 후 안정적이고 유효한 데이터를 출력하는 시간, 주류 장비T90 응답 시간 <500ms, 수체 탁도 급변을 신속히 포착하여 실시간 온라인 모니터링, 수질 이상 경보 시나리오에 적합하며 응답 속도가 산업 자동화 모니터링, 스마트 수무 실시간 데이터 수집 요구를 충족합니다.

二、智能水产设备浊度传感器电气工作参数

1. 작동 전압과 소비 전력

산업용 온라인형 센서의 일반 전원 공급 전압은10-36VDC 광전압 전원 공급，산업용 제어 시스템에 적합; 소형 민용 모듈은5VDC 전원 공급. 장비 소비 전력이 매우 낮고 최대 작동 전류 ≤40mA로 에너지 절약 및 안정적이며, 장기 연속 통전 운행이 가능하여 야외 태양광 전원 공급, 산업용 제어 캐비닛 전원 공급 등 다양한 전원 공급 시나리오에 적합합니다.

2. 신호 출력 방식

주류 이중 출력 설계로 데이터 전송 유연성을 겸비:

디지털 신호：RS-485 인터페이스, Modbus/RTU 범용 프로토콜 지원, PLC, 산업용 컴퓨터, 사물인터넷 모니터링 플랫폼에 연결 가능하여 원격 데이터 전송과 집중 관리를 실현

아날로그 신호：4-20mA 표준 전류 신호, 0-4.5V 전압 신호, 기존 산업용 제어 장비 데이터 수집에 적합

스위치량 출력：간이 모듈은 고저 레벨 임계값 출력을 지원하며 탁도 경보 임계값을 사용자 정의하여 초과 자동 경보 실현

3. 절연 성능

센서 전체 절연 저항≥100MΩ, 방수 절연 성능이 우수하여 습한 수환경, 야외 우천으로 인한 누전, 신호 간섭 문제를 효과적으로 방지하고 전기 운행 안전을 보장합니다.

三、智能水产设备浊度传感器环境适应参数

1. 작동 온도와 온도 보상

일반 작동 수온:0℃~50℃, 대다수 자연 수체와 산업 용수 시나리오에 적합; 광온형 장비는 -30℃~80℃ 극한 수온에 적합. 장비 내장 NTC 온도 센서, 지원전자동 온도 보상，수온 변화가 광학 검출에 미치는 간섭을 상쇄할 수 있으며 온도 측정 정밀도는±0.3℃, 다양한 온도에서 탁도 측정 데이터의 정확성과 안정성을 보장합니다. 보관 온도는 -5℃~65℃이며 장비 유휴 보관 시 온도 제한이 없습니다.

2. 작동 압력

침수식 탁도 센서 최대 내수압6bar, 얕은 하천, 수조, 파이프 상압 수환경 모니터링을 충족하며 일반 급배수, 하수 처리 파이프 공정에 적합합니다. 고압 파이프 시나리오에는 맞춤형 고압 어댑터 모델을 선택할 수 있습니다.

3. 방호 등급

산업 주류 방호 등급은IP68，완전 방진, 장기 수중 침수 작업 가능, 방수 방습, 내부식성, 야외 노천, 수중, 습한 기계실 등 복잡한 공정에 적합하며 수환경 침식에 강해 사용 수명이 더 깁니다.

四、结构与使用参数

1. 소재 특성

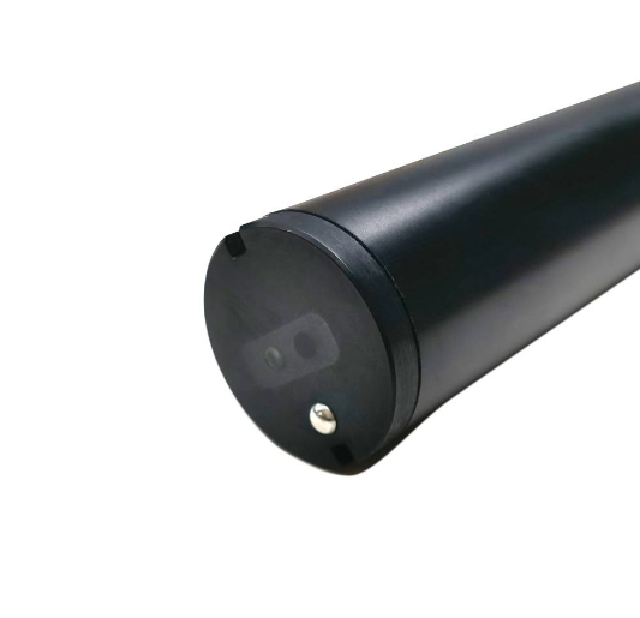

센서 프로브 코어는 내부식성 엔지니어링 플라스틱, 스테인리스 스틸 소재를 사용하며 광학 렌즈는 고투광 석영 유리로 스케일 방지, 내부식성, 마모 방지 기능이 있어 하수의 산알칼리 경미 부식을 견딜 수 있고 각종 수질 환경에 적합하여 불순물 부착이 검출 정밀도에 미치는 영향을 줄입니다.

2. 교정 방식

영점 교정, 량정 교정을 지원하며 표준 탁도액으로 원클릭 교정이 가능하여 조작이 간단하고 편리합니다. 우수한 센서는 간섭 저항 능력이 강하여 장기 사용 시 빈번한 교정이 필요 없고 유지 보수 비용이 매우 낮습니다. 일부 스마트 모델은 원격 교정, 자동 교정을 지원하여 무인 모니터링 시나리오에 적합합니다.

3. 설치 방식

침수식, 파이프 삽입식, 벽걸이식 등 다양한 설치 방식을 지원하여 수조, 하천, 급배수 파이프, 하수 처리 설비 등 다양한 설치 시나리오에 적합하며 설치가 간편하고 적응성이 뛰어납니다.

五、核心功能特点

1. 강한 간섭 저항: 적외선 광학 검출 + 온도 보상 기술을 채택하여 환경광, 수온, 수체 색도 간섭을 회피하고 데이터 안정성이 높음;

2. 낮은 유지 보수 비용: 프로브 자체 세정 성능이 우수하여 오염 부착이 쉽지 않고 빈번한 분해 세척이 필요 없어 장기 온라인 모니터링에 적합;

3. 넓은 범용성: 표준화 프로토콜 출력, 각종 산업 제어, 사물인터넷 플랫폼과 호환되며 시정, 산업, 농업, 환경 보호 다분야 시나리오에 적합;

4. 높은 안정성: 반복성 오차가 작고 영점 드리프트가 없으며 24시간 연속 온라인 모니터링이 가능하여 환경 데이터 네트워크 업로드 요구를 충족합니다.

六、典型应用场景适配

저량정(0-50NTU）：상수도 공장, 식수 모니터링, 정수 장비, 지표수 생태 모니터링

중량정(0-1000NTU）：산업 순환수, 수산 양식, 조경수, 2차 급수 모니터링

고량정(0-4000NTU）：시정 하수 처리장, 공장 배수, 슬러지 침강, 광산 폐수 모니터링
