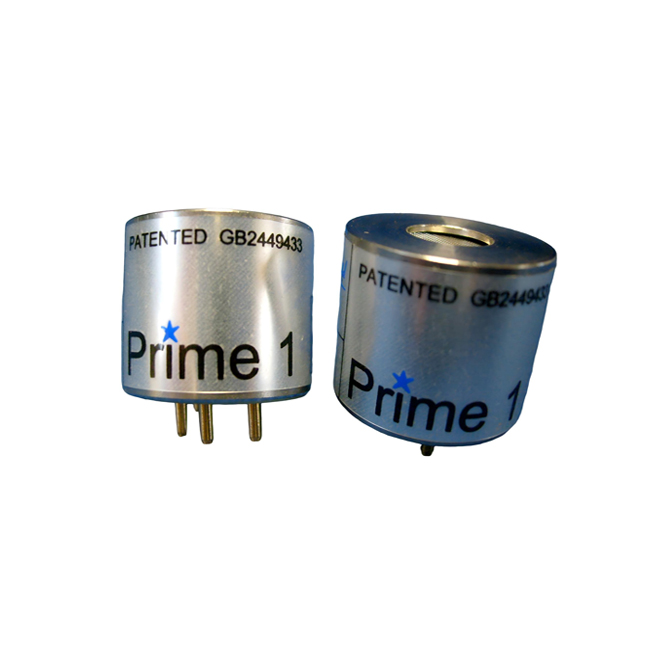

Британский датчик метана Clairair с высоким разрешением на основе инфракрасного излучения (NDIR CH4 сенсор) - Prime1

I.Prime1Линейный выход напряженияИнфракрасный датчик метана(датчик CH4) Описание продукта:
Датчик Prime1 использует технологию NDIR для обнаружения концентрации газа. Внутри датчика находятся инфракрасный источник света, двухэлементный инфракрасный детектор, уникальный оптический волновод для диффузии газа, микропроцессор с ядром ARM7. Выходное напряжение схемы не зависит от полярности источника питания. Датчик может быть настроен на линейный выход напряжения (полный диапазон 0,4 В - 2,0 В относительно отрицательного полюса источника питания) или на выход в формате каталитического датчика, обычно с промежуточным напряжением в нулевой точке и напряжением 100 мВ на выводе обнаружения в точке полной шкалы. Кроме того, через последовательный порт можно считывать выходное значение и получать доступ к внутренней конфигурации. Точки подключения связи на Prime1 серии 3 - контактные площадки, на серии 5 - выводы. Внутренняя интегральная схема выполняет такие функции, как управление оптическими компонентами, извлечение сигнала обнаружения, преобразование интенсивности сигнала в концентрацию, температурную компенсацию и количественное выходное значение. В конфигурации каталитического датчика Prime1 может полностью заменить каталитический датчик без изменения схемы при условии удовлетворения требований к питанию. При использовании Prime1 в цепи с постоянным током для каталитического датчика внешние компоненты должны соответствовать требованиям источника питания. Prime1 в настоящее время не имеет взрывозащищенной сертификации, поэтому при использовании в опасных зонах необходимо применять взрывозащищенный герметичный корпус.

II.Prime1 Характеристики инфракрасного датчика метана с линейным выходом напряжения (датчик CH4)：

Высокое разрешение 0,01% для диапазона 0-10% об.; разрешение 0,1% для диапазона 10-100% об.
Работа не зависит от полярности питания
Линейный выход напряжения или аналоговый выход, имитирующий каталитический мост
Рабочее напряжение от 3,0 В до 5,0 В
Типичный рабочий ток 80 мА
Новая технология детектора MEMS
Диапазон измерения: 0-100% НКПР метана, 0-100% НКПР углеводородов или 0-100% об. метана
Диапазон по умолчанию: высокое разрешение 0-100% об. метана
Цельнометаллическая конструкция, изолирующий корпус
Малый размер
Гибкая настройка доступа к схеме
Пользователь может выполнить калибровку через аппаратное соединение
Широкий диапазон рабочих температур
Быстрый отклик
Не подвержен «отравлению»
