Канадский FISO EFO датчик деформации - EFO

1. Описание волоконно-оптического датчика деформации EFO:

EFO — это специально разработанный для заделки в бетонВолоконно-оптический датчик деформации, который является идеальным выбором для исследований в области композитных материалов и применения в гражданском строительстве, например, для мониторинга напряжений в зданиях, мостах, тоннельных обделках и несущих конструкциях во время и после строительства.

Благодаря волоконно-оптическим датчикам деформации EFO от FISO, сегодня на рынке мы можем получить датчики для интеллектуальных конструкций. При правильном размещении датчиков в строительных конструкциях, будь то мост или плотина, пользователи могут получить от датчиков точную информацию об изменениях нагрузки и деформации в железобетоне и массивном бетоне. Кроме того, с помощью наших волоконно-оптических датчиков деформации EFO можно измерять деформацию тоннельных обделок и несущих конструкций.

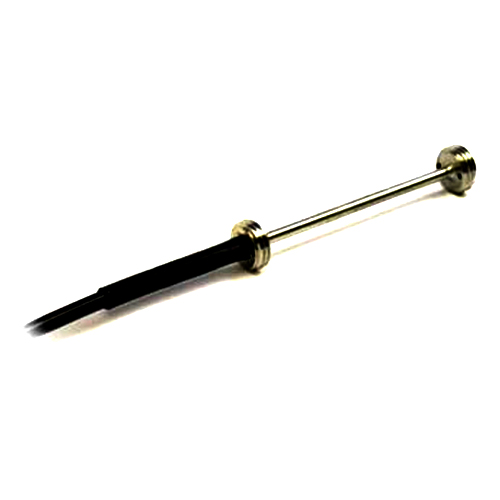

Волоконно-оптический датчик деформации EFO имеет длину 70 мм. Его успешный выход на рынок основан на прорывной технологии волоконно-оптических датчиков деформации. Этот датчик состоит из корпуса из нержавеющей стали и двух фланцев, которые обеспечивают лучшее сцепление датчика с бетоном. В центральной части корпуса из нержавеющей стали имеется продольное отверстие очень малого диаметра, в которое встроен искробезопасный датчик деформации Фабри-Перо. Помимо искробезопасности, EFO также обладает преимуществами невосприимчивости к электромагнитным помехам, радиочастотным помехам и ударам молнии. С помощью этого датчика можно проводить статические и динамические измерения. Кроме того, при передаче сигнала на большие расстояния EFO совершенно не подвержен влиянию изгибов волокна.
Датчики нашей компании могут использоваться в различных типах бетона, включая традиционный бетон, высокопрочный бетон и реакционноспособный порошковый бетон.

Обычно мы используем два способа заделки датчиков деформации EFO в бетон: один —直接 помещение их во влажную смесь, другой — герметизация их в бетонных блоках, которые будут добавлены во влажную смесь. Мы также можем установить датчики в уже затвердевший бетон, заливая цементный раствор или помещая блоки с датчиками в просверленные отверстия в бетоне. Датчики деформации EFO не влияют на характеристики и свойства бетона.

Волоконно-оптический датчик деформации EFO может正常工作 в агрессивных химических средах, при этом его прочная конструкция и высокая гибкость использования отвечают современным требованиям мониторинга характеристик бетона.

2. Основные характеристики волоконно-оптического датчика деформации EFO

Невосприимчивость к электромагнитным/радиочастотным помехам и ударам молнии
Искробезопасный
Статический/динамический отклик
Высокая чувствительность и разрешение 0,01% от полной шкалы
Передача сигнала на большие расстояния
Невосприимчивость к изгибам волокна
Точное измерение в инженерных единицах

3. Применение волоконно-оптического датчика деформации EFO

Плотина
Мост
Тоннельная обделка
Атомная электростанция
Здание
Высокопрочный и реакционноспособный порошковый бетон
Коррозионная среда
Среда с высоким уровнем электромагнитных/радиочастотных помех
