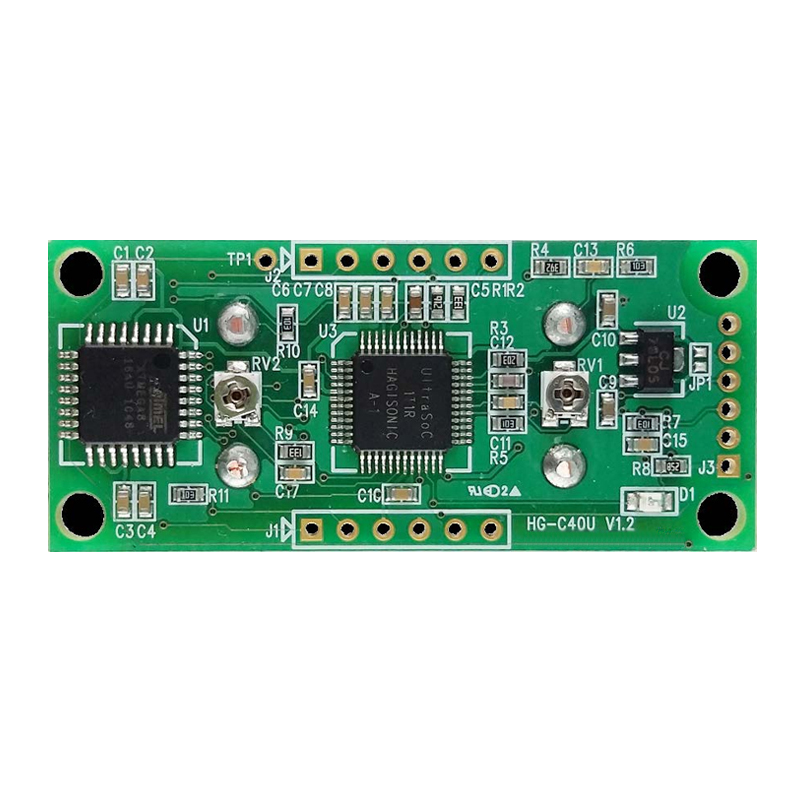

Модуль ультразвукового датчика расстояния Hagisonic (Корея) - HG-C40U

Измеряет расстояние до препятствия и передает данные по UART.
Разрешение в пределах 5 мм.

Модель продукта: HG-C40U

Описание продукта

Описание модуля ультразвукового датчика расстояния Hagisonic HG-C40U:

•ATmega 8 MCU

• Измеряет расстояние до препятствия и передает данные по UART.

• Разрешение в пределах 5 мм.

• Два режима передачи на выбор, подходят для различных применений.

− Свободный режим: при наличии питания датчик сам отправляет триггер и импульсный сигнал (для базовых применений)

− Режим внешнего триггера: внешняя система (контроллер или процессорная схема) управляет триггерным сигналом – для продвинутых применений

• Два варианта входного питания – низкое напряжение (5 В) для процессорных схем; высокое напряжение (12 В) для контроллеров.

※ Заводская настройка по умолчанию: 12 В

• Различные параметры настройки

− Настройка свободного режима / UART-триггера / внешнего триггера

− Настройка использования кольцевого буфера

− Настройка скорости передачи UART

− Интервал триггера в свободном режиме

• Выходные сигналы

− Вывод данных о расстоянии по UART (ASCII, мм)

− Усиление фактически принятого ультразвука в реальном времени

− Преобразование сигнала обнаружения в TTL-совместимый прямоугольный сигнал (меандр) в реальном времени

• Высокопроизводительный чип ASIC обеспечивает стабильную передачу и чувствительный прием.

• Связь датчика с ПК осуществляется через 'интерфейсную плату' (RS232, регулятор мощности)

• Отображение данных с помощью программы мониторинга на ПК (можно использовать гипертерминал)

Параметры модуля ультразвукового датчика расстояния Hagisonic HG-C40U:
