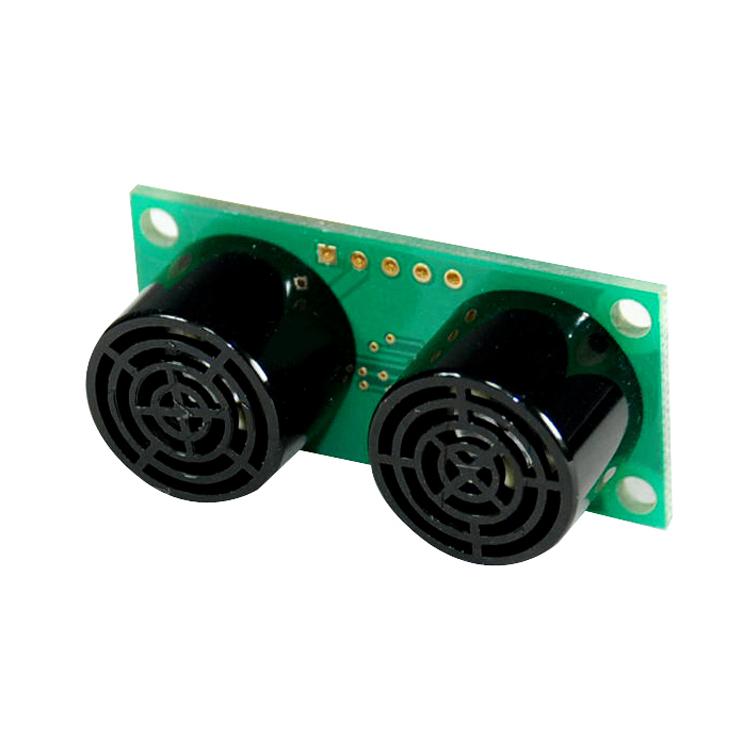

Южнокорейский ультразвуковой датчик Hagisonic - HG-B40A, HG-B40C
Низкое энергопотребление, высокая чувствительность.
多种输入/输出模式。
Функция автоматической регулировки чувствительности, пропорциональна верхнему пределу ошибки расстояния.
Соответствует тем же стандартам, что и существующие зарубежные продукты, и может быть взаимозаменяемым.
Описание продукта
Южнокорейский HagisonicУльтразвуковые датчикиМодульHG-B40C Характеристики:
Низкое энергопотребление, высокая чувствительность.
多种输入/输出模式。
Функция автоматической регулировки чувствительности, пропорциональна верхнему пределу ошибки расстояния.
Соответствует тем же стандартам, что и существующие зарубежные продукты, и может быть взаимозаменяемым.
Южнокорейский ультразвуковой датчик HagisonicПараметры HG-B40C:
| Частота (кГц) |
40±2 |
|
| Режим передачи |
Свободный запуск |
Без подключения |
| Внешний запуск |
TTL-импульс (100~700 мкс) |
|
| Частота повторения (10~30 раз/с) |
||
| Выходной сигнал приемника |
Аналоговый |
Базовый уровень 2,5 В, макс. ±2 В |
| Импульс реального времени |
4~5 В TTL, обнаружение всех объектов |
|
| Импульс расстояния |
4~5 В TTL, обнаружение только ближайшего объекта |
|
| Вход постоянного тока |
Низковольтный тип (5 В пост. тока) |
0~3 м (обычный, HG-B40C)
|

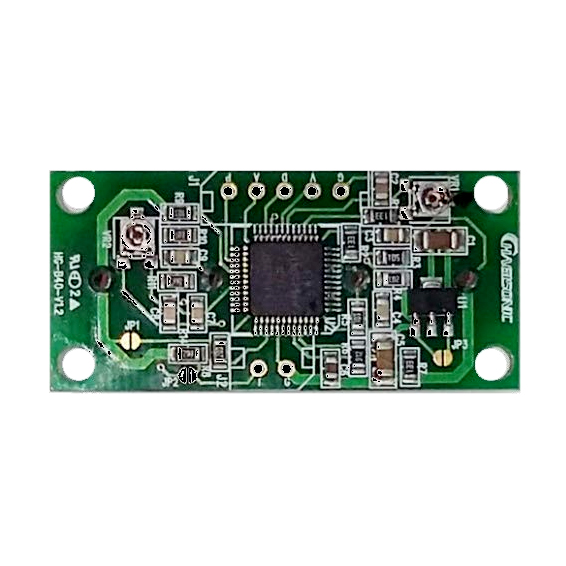

Южнокорейский ультразвуковой датчик HagisonicHG-B40C Описание клемм и деталей:
① GND
② Вход питания постоянного тока: 5 В ± 0,5 В (только для низковольтной модели), 6~16 В (высоковольтная модель)
③ Выход импульса расстояния: ширина импульса пропорциональна расстоянию
④ Выход аналогового сигнала приемника: усиленный принимаемый сигнал (в реальном времени)
⑤ Выход импульса приемника: форма прямоугольной волны приемника в реальном времени
⑥ Внутренний регулятор частоты ультразвука (VR1): 40 кГц ± 2 кГц (настроен на заводе) <не изменяйте эту настройку>
⑦ Регулятор усиления приемника (VR2)
⑧ GND
⑨ Вход/выход запуска:
- Режим внешнего запуска: вход сигнала (рекомендуемая ширина TTL-импульса 100~700 мкс)
- Режим свободного запуска: (внутренний запуск): выход синхронизирующего сигнала (мониторинг)
⑩ Плата выбора режима передачи (JP2):
- Режим внешнего запуска: разомкнуто
- Режим свободного запуска: замкнуто пайкой (заводская настройка)
⑪ Плата выбора режима автоматической регулировки усиления (T.G.A) (JP1): автоматическая регулировка усиления (разомкнуто), максимальное фиксированное усиление (замкнуто пайкой)
⑫ Плата выбора входного питания постоянного тока (JP3): высоковольтный тип 6~16 В, заводская настройка
- Низковольтный тип 5 В: замкнуто пайкой
- Высоковольтный тип 6~16 В: разомкнуто (заводская настройка)
